Čo budete potrebovať?
Požiadavky spoločnosti Niko
Vaša inštalácia Niko Home Control musí spĺňať nasledujúce požiadavky:
-
Musí obsahovať modul connected controller II.
-
Musí byť nakonfigurovaná pomocou najnovšej verzie programovacieho softvéru.
Dodatočné produkty
Musíte nainštalovať nasledujúce dodatočné produkty:
-
Jeden modul vykurovania alebo chladenia pre Niko Home Control (550-00150) na štyri zóny
-
Spínací modul pre Niko Home Control (550-00103 alebo 550-00106) s minimálne jedným voľným výstupom, ak potrebujete ovládať aj skupinu čerpadiel
-
Jeden termostat na zónu:
-
Jednotka Digital black, 24 V (550-18000)
-
Termostat
-
Rocker a prepínač pre NHC (s integrovaným snímačom teploty)
-
Sense3 (s integrovaným snímačom teploty)
-
Požiadavky tretej strany
Váš systém musí spĺňať nasledujúce požiadavky:
-
Je to plynový kotol určený výhradne na vykurovanie.
-
Má vstupný kontakt pre požiadavku na kúrenie a voliteľne aj možnosť ovládať skupinu čerpadiel.
Schéma zapojenia

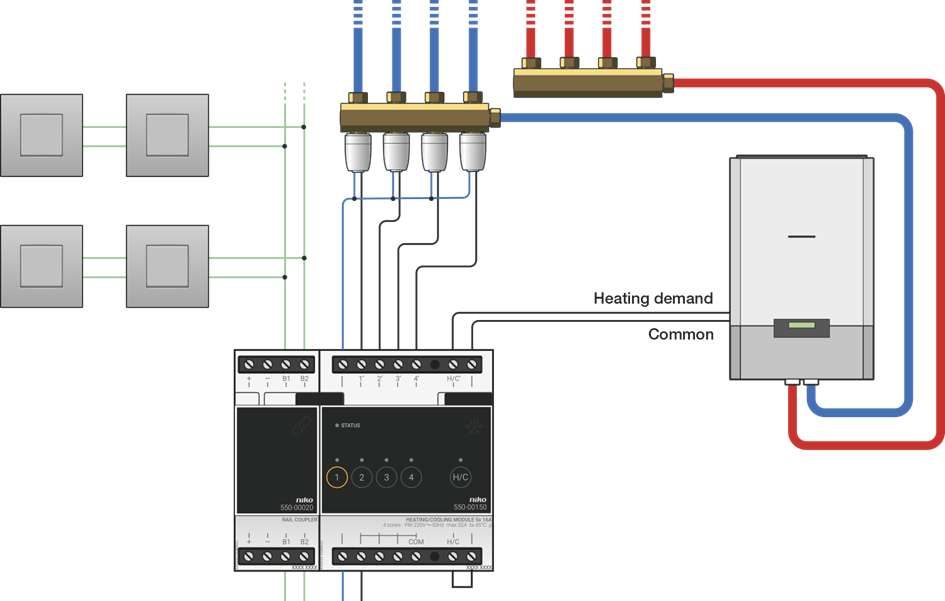

Iba požiadavka na kúrenie
Pripojte vstupný kontakt požiadavky na kúrenie na plynovom kotle k výstupu H/C vykurovacieho/chladiaceho modulu Niko Home Control.
Nižšie je uvedený príklad:

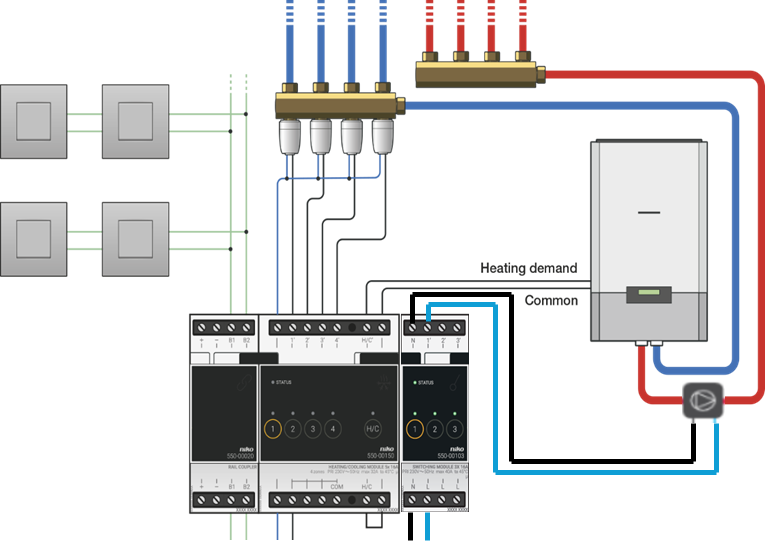

Požiadavka na kúrenie v kombinácii s ovládaním čerpadiel
Pripojte vstupný kontakt požiadavky na kúrenie na plynovom kotle k výstupu H/C vykurovacieho/chladiaceho modulu Niko Home Control a výstup relé NHC pripojte k skupine čerpadiel.
Nižšie je uvedený príklad:
Programovanie
Nakonfigurujte vykurovací alebo chladiaci modul, spínací modul a termostaty pomocou programovacieho softvéru Niko Home Control.
Ako inšpiráciu alebo východiskový bod môžete použiť tento naprogramovaný príklad.
