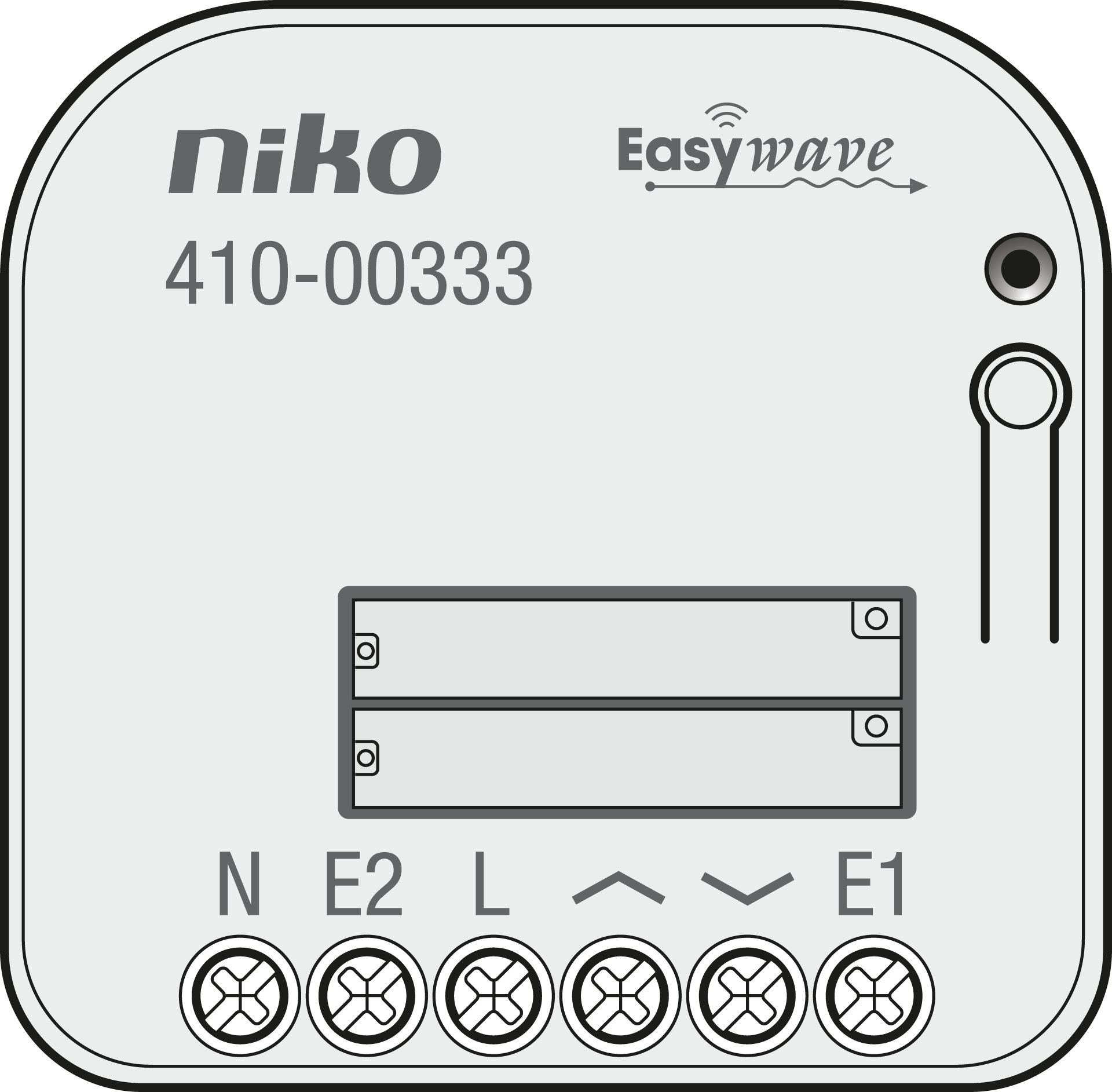

410-00333

Omschrijving

Met deze inbouwontvanger kun je motorgestuurde rolluiken en jaloezieën openen en sluiten via een draadloze Easywave-knop of een bedrade knop. Deze ontvanger heeft twee 230 V normaal open relaiscontacten, geschikt voor het aansturen van een buismotor.
Je kunt tot 32 transmissiecodes programmeren in de ontvanger. De ontvanger is uitgerust met 1-knopsbediening (SEQUENTIE), 2-knopsbediening (OP/NEER) of 3-knopsbediening (OP/STOP/NEER, optioneel met lamellen verstellen voor jaloezieën).

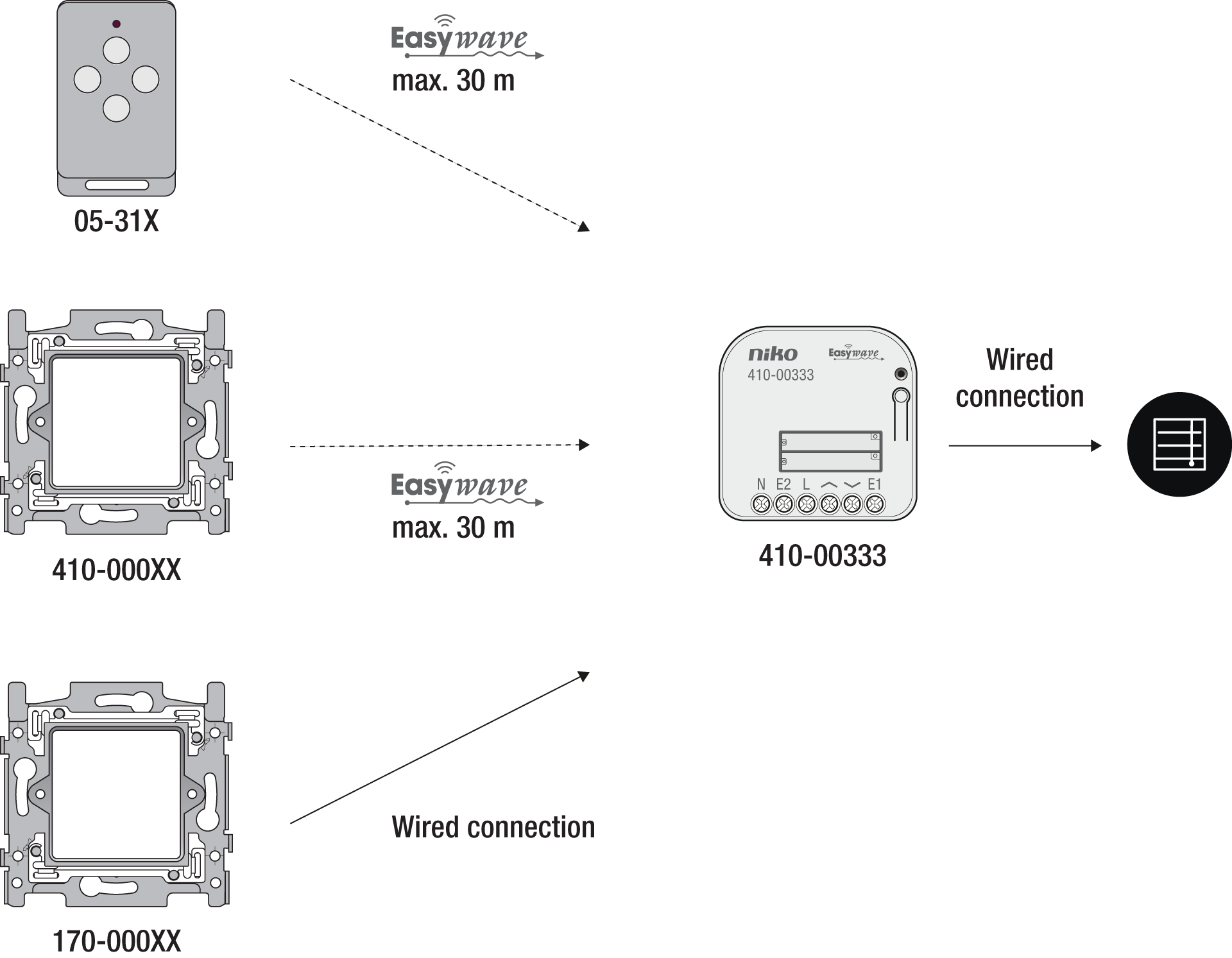

Compatibele producten

• Dit product kan draadloos bediend worden via een Niko Easywave handzender (05-31X) en/of een draadloze drukknop (410-0000X). Voor lokale bediening kun je externe knoppen aansluiten.

• Je kunt dit product installeren achter een Niko blindplaat (XXX-76900) of externe bedrade drukknop (bijv. 170-0000X) in de gewenste kleur.

• Dit product is NIET compatibel met Niko Home Control (550-XXXXX, 551-XXXXX, 552-XXXXX).

Installatie

230 V – UIT

1. Sluit de voeding en de aan te sturen toestellen aan volgens het bekabelingsschema.

Sluit enkel kabels met een kabeldoorsnede van 0,5 mm² tot 2,5 mm² aan.

De ontmantelingslengte van de aansluitkabel is 6 tot 7 mm.

230 V – AAN

2. Voltooi de programmering.

Tijdens het programmeren moet je bij de P-knop en de led op de ontvanger kunnen.

230 V – UIT

3. Plaats de ontvanger in de inbouwdoos.

3. Monteer de blindplaat of drukknop.

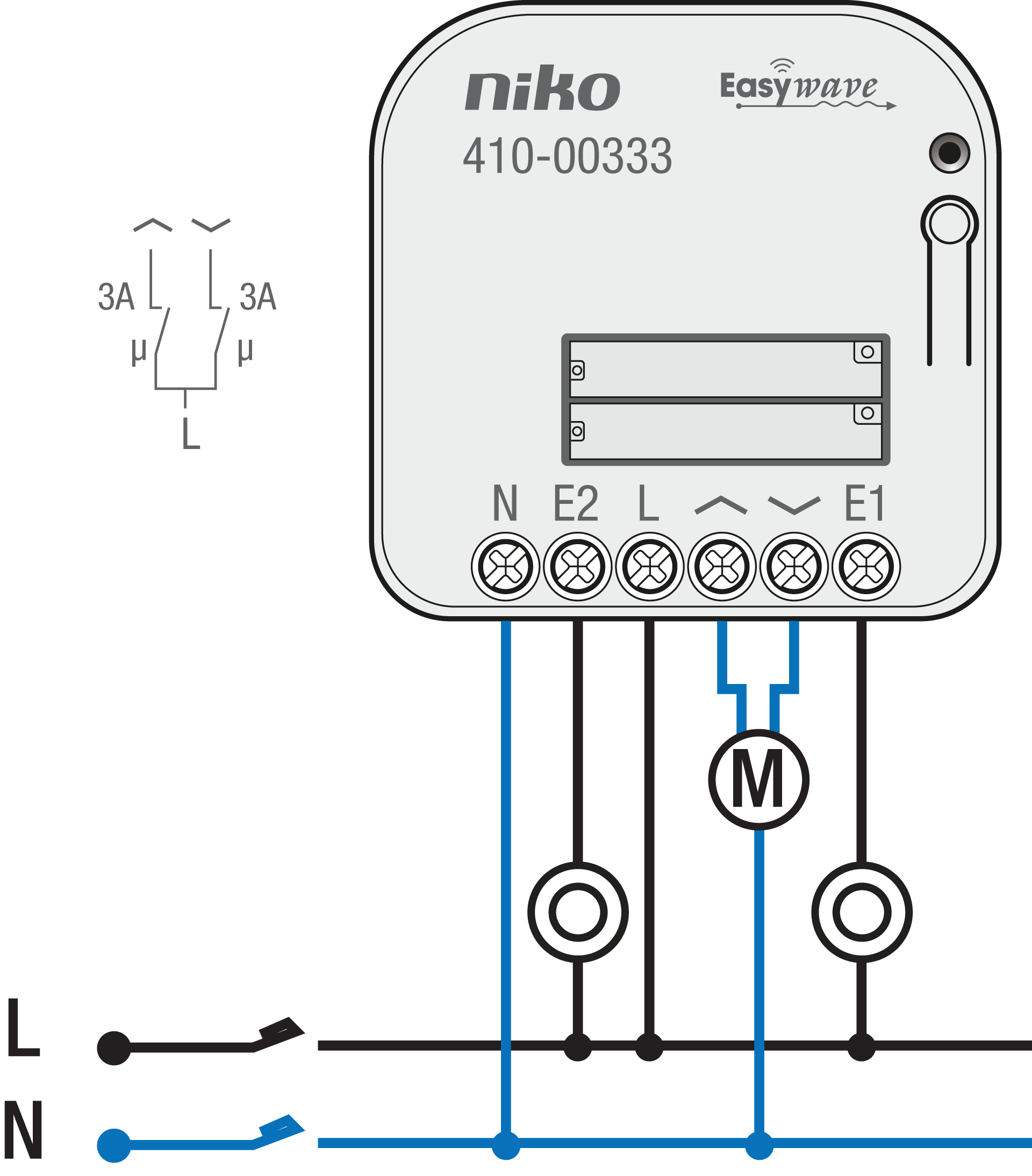

Bedrading

Dit product moet beveiligd worden met een vermogenschakelaar van max. 5 A in de zekeringkast. De nominale waarde van de vermogenschakelaar is beperkt door nationale regelgeving voor installaties.

Werking en gebruik

230 V – AAN

Bediening via de drukknopingang (E1 + E2)

Dit product heeft twee drukknopingangen (E1 en E2), die je moet aansluiten op L (zie Bedrading).

• De drukknopingang E1 gedraagt zich als een zenderknop met knopcode A

• De drukknopingang E2 gedraagt zich als een zenderknop met knopcode B

Bij gebruik met de fabrieksinstellingen werken de drukknopingangen in de OP/NEER 2-knopsbedieningsmodus zonder lamellen verstellen. De externe knoppen kun je in andere bedieningsmodi programmeren of op elk moment verwijderen. Het product keert terug naar de fabrieksinstellingen als je de externe drukknop uit het geheugen verwijdert.

• In 1-knops- en 2-knopsbediening kun je het bewegingscommando uitvoeren door kort (< 2 s) op de aangesloten knoppen te drukken.

• In 3-knopsbediening moet je de knoppen of schakelaars ingedrukt houden gedurende de gewenste periode van beweging. Zolang de drukknopingang actief is, worden er geen commando's van een zender aanvaard in de 3-knopsbediening.

Bediening via draadloze bedieningen

Je kunt aan elke draadloze drukknop, handzender of externe bedrade knop zijn eigen bedieningsmodus toewijzen. Je kunt hiervoor de volgende knoppen gebruiken:

05-311	05-312	05-317	05-318	410-00001	410-00002

Bedieningsmodi

Wanneer je de functie om lamellen te verstellen gebruikt, wordt de motor de eerste 2 seconden na de activering van de zender aangestuurd in DEAD MAN-modus en schakelt hij dan pas over op zelfremmend.

2-knopsbediening

3-knopsbediening

1-knopsbediening

Programmeren

230 V – AAN

Programmeermode

Je kunt de P-knop op de ontvanger gebruiken om de programmeermode voor het vereiste bedieningstype op je ontvanger te activeren.

Je kunt de programmering annuleren door de programmeerknop P maximaal drie keer kort in te drukken. De ontvanger gaat terug in rusttoestand nadat de led uitgaat.

Als je binnen 30 seconden geen knop indrukt, gaat de ontvanger automatisch in bedieningsmodus.
De instellingen worden niet opgeslagen.

Druk op de knop die je wilt programmeren op de handzender of op de externe knop. De led op de ontvanger geeft feedback wanneer de zendcode succesvol is geprogrammeerd.

De ontvanger is gebruiksklaar als de led op de ontvanger uitgaat.

Programmeermode openen

Met kort (<2 seconden) en lang drukken (>2 seconden) kun je door de programmering gaan. De led op de ontvanger geeft feedback over de geselecteerde programmeermode via de kleur en de manier van knipperen.

Programmeermode afsluiten

Je kunt de programmering annuleren door de programmeerknop P maximaal drie keer kort in te drukken.

3-knopsbedieningsmodi instellen

Je moet slechts één zenderknop programmeren, de code voor de bijhorende knop wordt automatisch toegewezen.

Gewenste bedieningsmodus	Actie		Feedbackled (op ontvanger)
Zonder lamellen verstellen
OP/STOP/NEER	Stap 1: op de ontvanger	2x kort drukken
	Stap 2: op de zender	1x kort drukken	2 seconden
Met lamellen verstellen
OP/STOP/NEER	Stap 1: op de ontvanger	2x kort drukken
		1x lang drukken
	Stap 2: op de zender	1x kort drukken	2 seconden

2-knopsbedieningsmodi instellen

Je moet slechts één zenderknop programmeren, de code voor de bijhorende knop wordt automatisch toegewezen.

Gewenste bedieningsmodus	Actie		Feedbackled (op ontvanger)
Zonder lamellen verstellen
OP/NEER	Stap 1: op de ontvanger	1x kort drukken
	Stap 2: op de zender	1x kort drukken	2 seconden
Met lamellen verstellen
OP/NEER	Stap 1: op de ontvanger	1x kort drukken
		1x lang drukken
	Stap 2: op de zender	1x kort drukken	2 seconden

1-knopsbedieningsmodi instellen

Gewenste bedieningsmodus	Actie		Feedbackled (op ontvanger)
VOLGORDE	Stap 1: op de ontvanger	3x kort drukken
	Stap 2: op de zender	1x kort drukken	2 seconden

De looptijd instellen

Looptijdopties

De looptijd van de uitgangen van de ontvanger kan apart ingesteld worden voor elke bewegingsrichting. Dat beschermt de eindstandschakelaars van een aangesloten motor.

Elk ontvangen bewegingscommando wordt uitgevoerd voor de ingestelde looptijd. Die looptijd geldt voor alle geprogrammeerde zenders, zelfs als ze al geprogrammeerd waren vóór een meting.

• De standaardinstelling voor de looptijd voor elke richting is 90 seconden.

• De maximale looptijd is ongeveer 1,8 uur.

Looptijdmeting

Om de looptijdmeting uit te voeren, moet ten minste één zender geprogrammeerd zijn in de ontvanger.

Als je de looptijdmeting zonder minstens één geprogrammeerde ontvanger probeert te starten, gaat de led P 4 seconden knipperen en gaat de ontvanger terug in bedieningsmodus.

Voer een looptijdmeting uit zoals beschreven in de onderstaande stappen om de ingestelde looptijd te wijzigen. Je kan de procedure zo vaak herhalen als je wil, zolang de modus voor looptijdmeting actief is. De laatste looptijdmeting voor elke richting wordt opgeslagen.

Als de looptijdmeting is gestart met een zender, moet die worden voltooid met exact dezelfde zender. Andere zenders worden tijdens de meting genegeerd.

Zorg dat het rolluik volledig open is vóór je de looptijdmeting start.

Gewenste bedieningsmodus	Actie		Feedbackled (op ontvanger)	Opmerking
LOOPTIJDMETING	Stap 1: op de ontvanger	3x kort drukken
		1x lang drukken
	Stap 2: op de zender	Sluit het rolluik volledig. Stuur een STOP-commando wanneer de onderste eindstand wordt bereikt.		Geef een STOP-commando zodra het rolluik de eindstand heeft bereikt (ook al is het rolluik al vanzelf gestopt).
	Stap 3: op de zender	Open het rolluik volledig. Stuur een STOP-commando wanneer de bovenste eindstand wordt bereikt.		Geef een STOP-commando zodra het rolluik de eindstand heeft bereikt (ook al is het rolluik al vanzelf gestopt).
	Stap 4: op de ontvanger	1x lang drukken	2 seconden	Beëindigt de looptijdmeting en bewaart de waarden.

Je kunt de looptijdmeting annuleren door kort op de programmeerknop P te drukken. Hierdoor worden alle momenteel gemeten waarden verwijderd.

Zenders wissen

In wismodus kunnen individuele zenders specifiek gewist worden uit het geheugen van de ontvanger.

Actie			Feedback led
Stap 1: Activeer de wismodus op de ontvanger	Op de ontvanger	1x lang drukken
Stap 2: Verwijder de zender	Op de zender	1x kort drukken	2 seconden

De ontvanger resetten

Zet de ontvanger terug naar de fabrieksinstellingen door een reset uit te voeren. Alle geprogrammeerde zenders worden verwijderd en de looptijd voor beide richtingen wordt teruggezet naar de fabrieksinstellingen.

Actie			Feedback led
Stap 1: Activeer de wismodus op de ontvanger	Op de ontvanger	1x lang drukken
Stap 2: Verwijder de zendcodes en zet de fabrieksinstellingen terug	Op de ontvanger	1x lang drukken	4 seconden

Probleemoplossing

Nieuwe installaties

Voer de volgende controles uit als het Easywave systeem niet werkt na de programmering:

• Controleer of de afscherming tussen de batterij en de contacten in de drukknop of handzender verwijderd is.

• Controleer of er een goed contact is tussen de batterij en de batterijcontacten.

• Controleer de werking van de aangesloten ontvanger. Druk op de programmeerknop (P) vooraan op de ontvanger. De ontvanger is defect als de statusled niet knippert.

• Controleer de werking van de drukknop. Neem de handzender en stap naar de ontvanger:

  • Er is mogelijk vocht of metaal in de muur als het Easywave systeem werkt met de handzender maar niet met de drukknop. Verplaats de drukknop of gebruik een draadloze Easywave repeater (05-535) om het bereik te verhogen.

  • De drukknop is verplaatst tot buiten het zendbereik of er is een interferentieprobleem als het Easywave systeem enkel over een korte afstand werkt. Plaats de drukknop dichter of buiten het interferentiebereik, of gebruik een draadloze Easywave repeater (05-535) om het bereik te verhogen.

  • Controleer de programmering en/of de batterijen van de handzender als het Easywave systeem helemaal niet werkt, zelfs niet als je de handzender dichter bij de ontvanger plaatst.

Bestaande installaties

Controleer of de omgeving van het Easywave systeem veranderd is als er problemen optreden bij een bestaande installatie. Aanpassingen in de omgeving kunnen leiden tot interferentie (metalen elektriciteitskast, muren, verplaatste meubels, enz.). Herstel indien mogelijk de oorspronkelijke opstelling.

Draadloos netwerk

De werking van toestellen met een afstandsbediening zoals een tv of video- en audioapparatuur wordt niet verstoord door een Easywave handzender. Je hoeft de handzender niet optisch te richten naar de draadloze Easywave ontvanger. De reikwijdte binnenshuis bedraagt ongeveer 30 m. In open ruimten wordt een bereik van 100 m gehaald. Het bereik van de handzender is afhankelijk van de gebruikte materialen in de woning.

Je kunt een diagnosetoestel (05-370) gebruiken om de draadloze signaalsterkte in een omgeving te bepalen. Het toestel herkent alle 868,3 Mhz-signalen. De negen leds op dit apparaat geven de ontvangstkwaliteit van het zendsignaal of de sterkte van de aanwezige stoorsignalen weer. Zo kun je vaststellen of het bereik van de handzender toereikend is.

Productinformatie

Via deze link kom je op de productpagina. Daar vind je de gedetailleerde specificaties, alle compatibele producten, CE-markeringcertificaten enz.

Deze online handleiding is van toepassing op de volgende producten:

• 410-00333 | RF-ontvanger voor motorsturing, 230 V, 2 N.O.-contacten, inbouw

Afmetingen
