350-341x2 KNX® Aanwezigheidsmelder met multisensor

Toepasselijke producten

350-34102 | P34MS Aanwezigheidsmelder met KNX®-multisensor, white

350-34112 | P34MS Aanwezigheidsmelder met KNX®-multisensor, black

Over dit product

Productomschrijving

Deze aanwezigheidsmelder combineert lichtsturing met geavanceerde omgevingssensoren. Het geavanceerde toestel is een uitbreiding van de P34-detectorreeks. Het detecteert nauwkeurig of er mensen aanwezig zijn en meet precies belangrijke omgevingsparameters, zoals:

  • Beweging,

  • Lichtsterkte,

  • Temperatuur,

  • Vochtigheid,

  • eCO2 en

  • TVOC (totaal vluchtige organische stoffen).

De melder voldoet aan de CRA-voorschriften en ondersteunt KNX® Secure om het comfort en de energie-efficiëntie aanzienlijk te verbeteren. Nu de behoefte aan gezondere en slimmere commerciële ruimtes blijft groeien, ontpopt de multisensor zich als een onmisbare oplossing voor de uitdagingen van vandaag en de toekomst.


Afmetingen

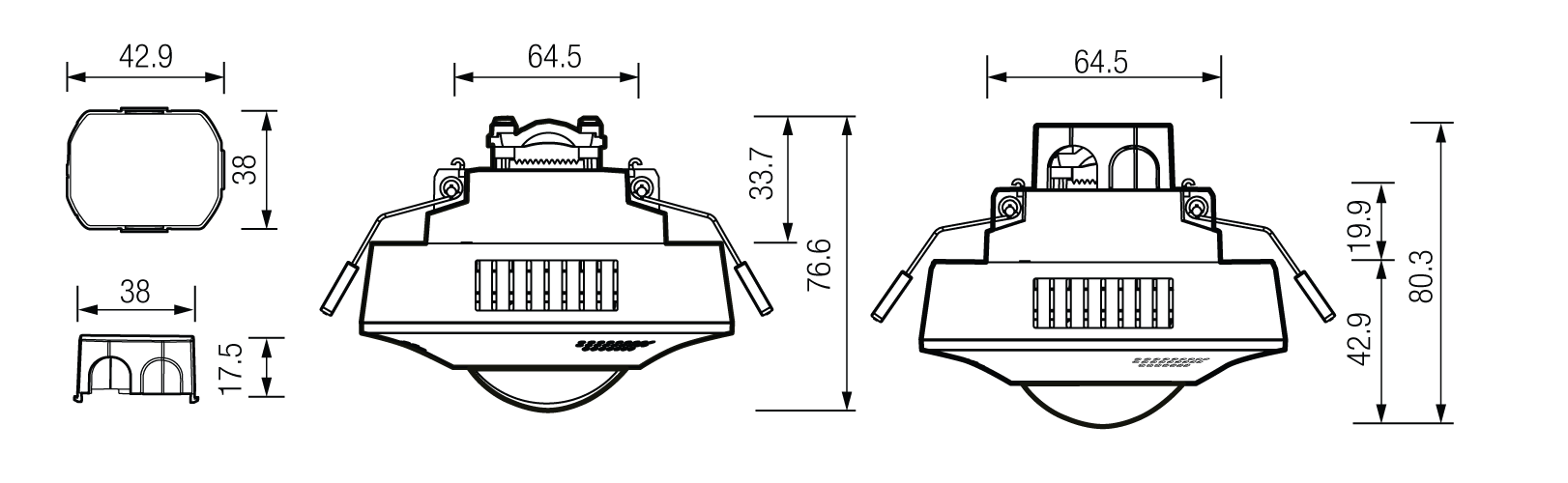

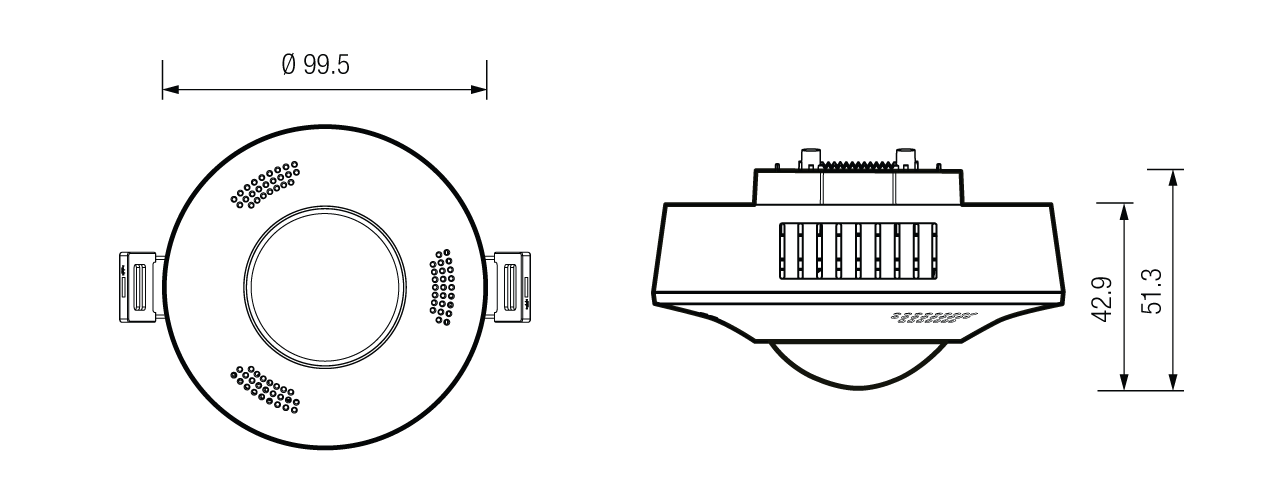

Afmetingen bij inbouw:

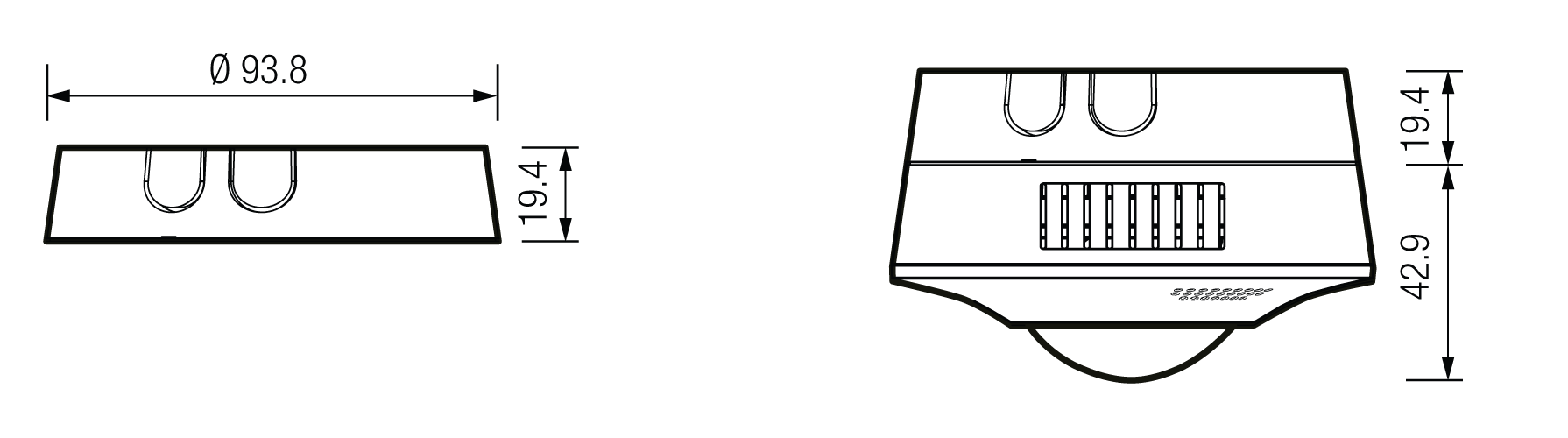

Afmetingen bij montage met een opbouwdoos:

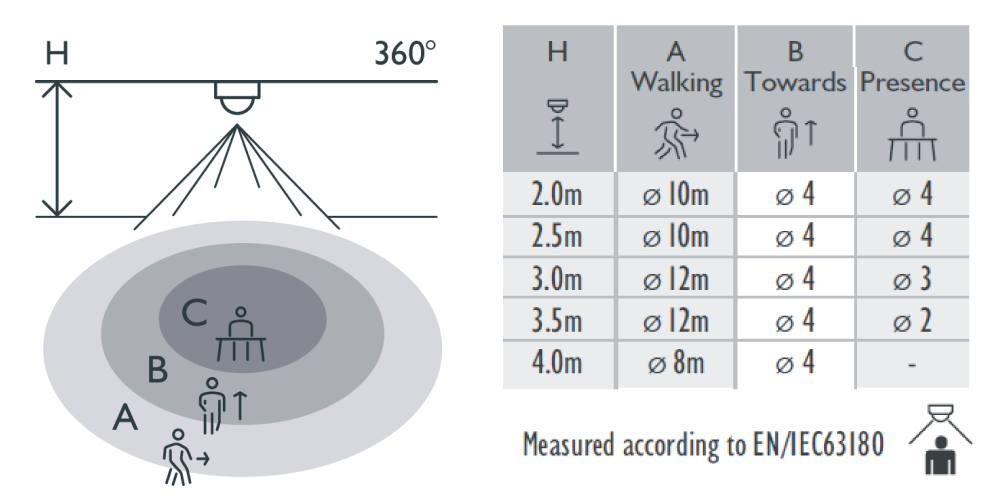

Detectiegebied


Aansluitschema


Een wandeltest uitvoeren

Voer vóór de installatie een wandeltest uit. Een wandeltest dient om een geschikte locatie te kiezen en het gewenste detectiegebied te verkrijgen. Stel de bedieningsmodus via de ETS-software in op 'Test' en volg daarna de volgende stappen:

Stap 1: Laat de melder op temperatuur komen

Na het opstarten duurt het ongeveer 60 seconden voordat de melder op temperatuur is met de aangesloten belasting. Gedurende die tijd brandt de rode led. De led gaat uit wanneer de melder op temperatuur is.

Stap 2: Voer de wandeltest uit

Stap in het detectiegebied van buiten het detectiepatroon. De rode led gaat ongeveer 2 seconden aan en vervolgens weer uit. Wacht ongeveer 2 seconden voordat je de melder opnieuw activeert.

Stap 3: Pas de gevoeligheid aan

Gebruik ETS om de gevoeligheid aan te passen tot het gewenste detectiegebied is bereikt.

Stap 4: Sluit zones uit indien nodig

Installeer eventueel een lenskap om detectie in bepaalde zones te voorkomen

Installatie

Schakel KNX uit!

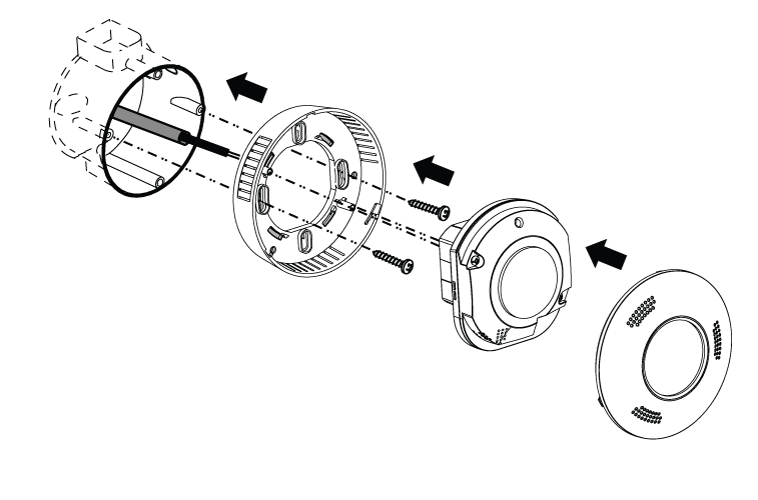

Installatie met inbouw

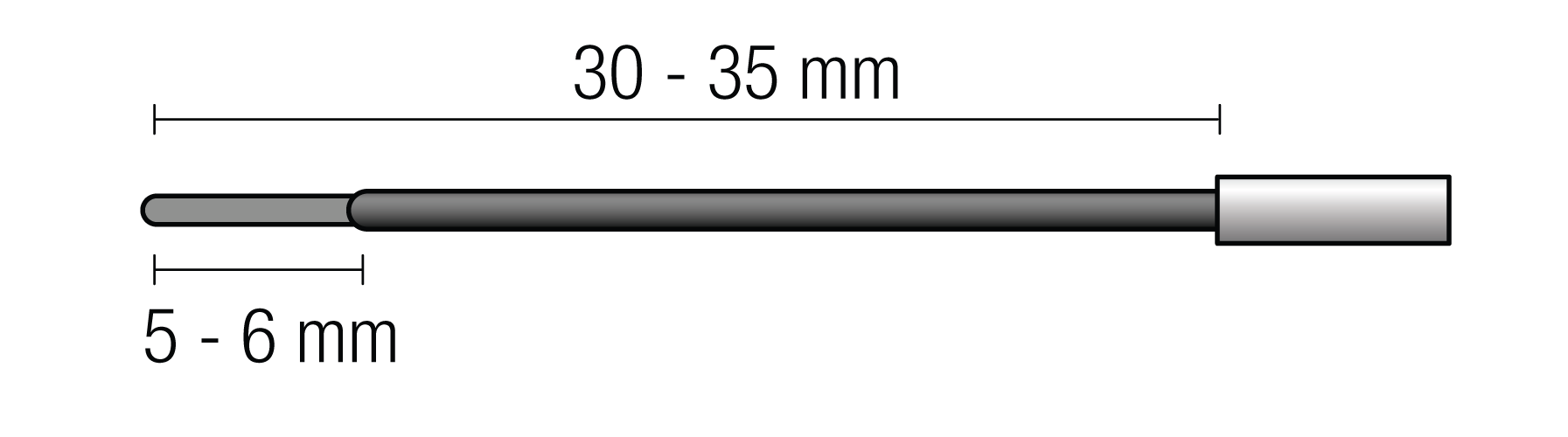

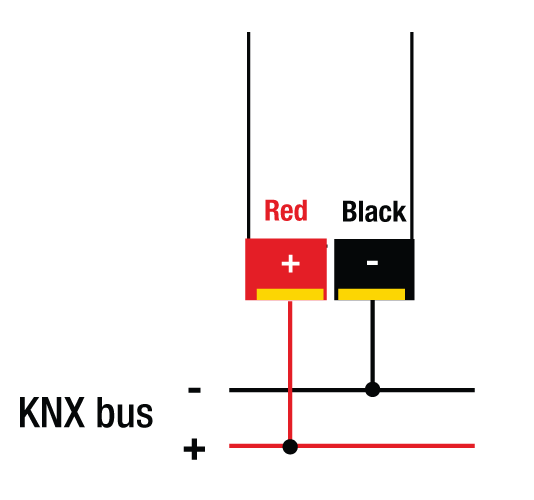

Stap 1: Strip de draden die aangesloten zijn op de KNX-bus volgens het onderstaande schema:

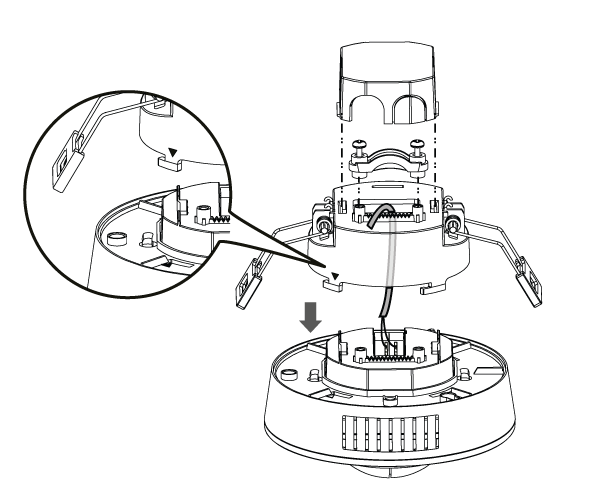

Stap 2: Bevestig de behuizing van de melder aan de inbouwdoos en sluit de KNX-bus aan op de melder.



Stap 3: Bevestig de melder aan de behuizing en maak het deksel vast.

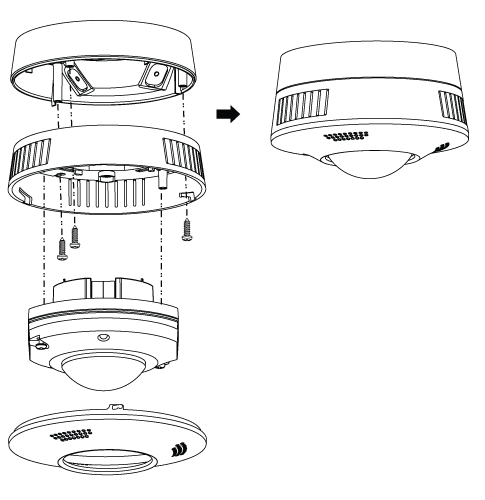

Installatie met opbouwdoos

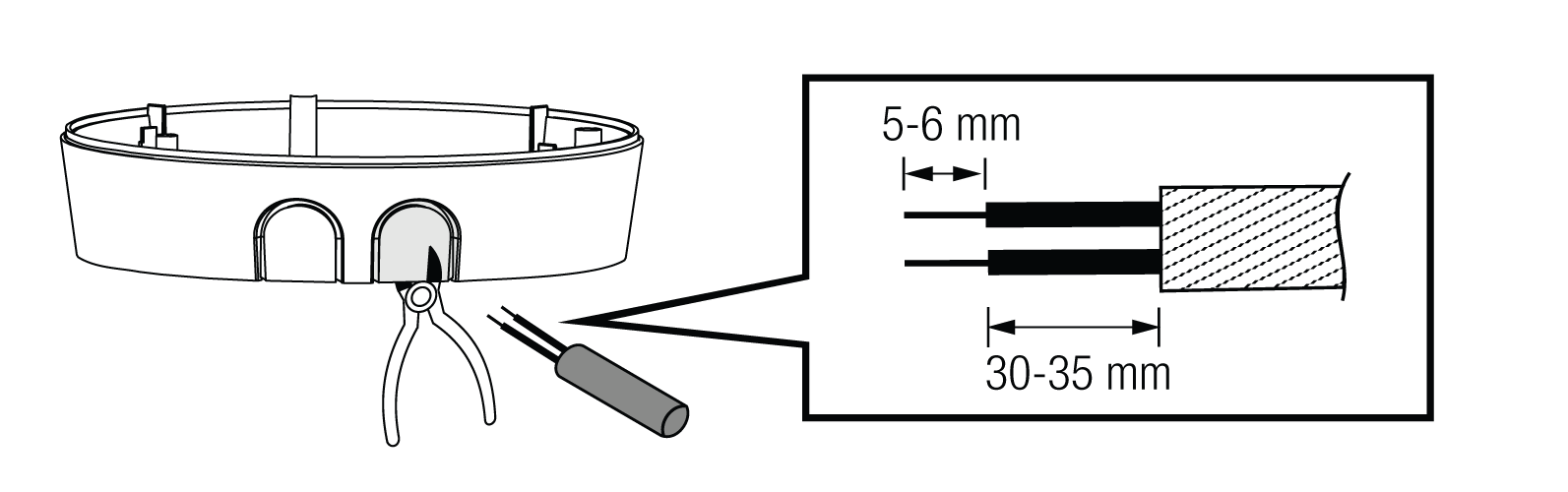

Stap 1: Maak de opening vrij voor het doorvoeren van de KNX-buskabel en strip de draad volgens het onderstaande schema:


Stap 2: Sluit de bedrading aan zoals hierboven weergegeven en monteer de opbouwdoos.

Stap 3: Sluit de melder en de behuizing aan op de opbouwdoos. Plaats het deksel.


Lenskap

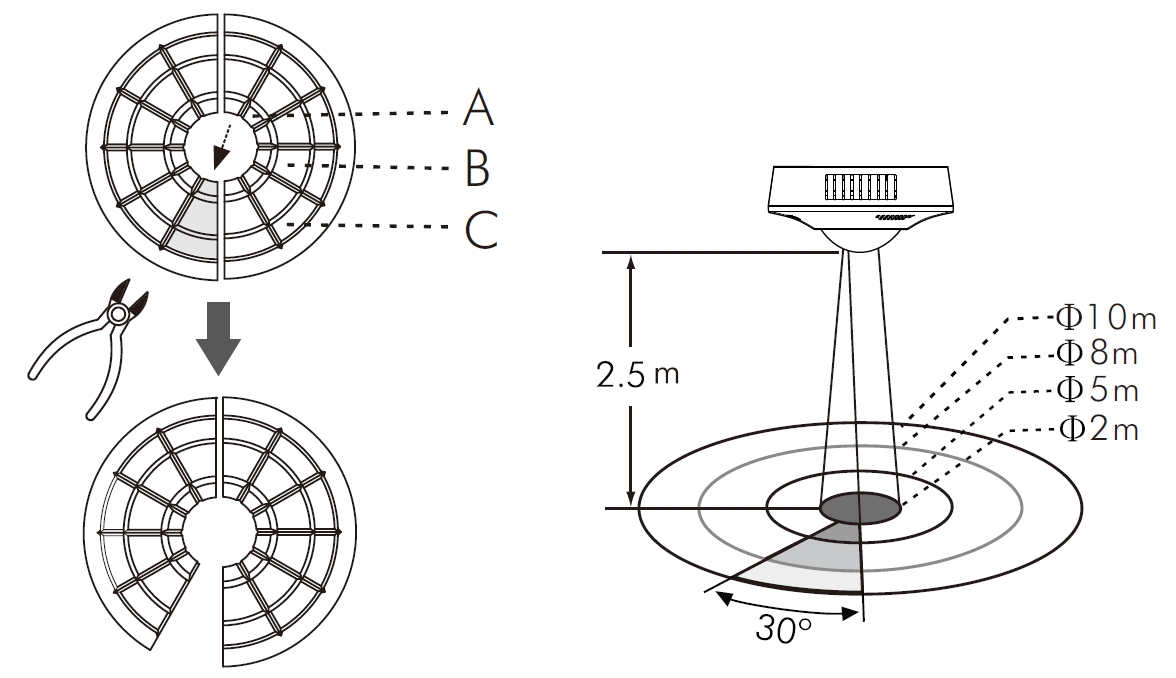

De set bevat twee lenskappen die je kunt gebruiken om een deel van de melder af te schermen en detectie in een zone te voorkomen.



Gebruikte lenskap

Detectiebereik

Geen

Ø10 m

Klein segment

30° per stuk

A+B+C

Ø2 m

B+C

Ø5 m

C

Ø8 m

Probleemoplossing

Werkt de P34M niet goed? Kijk in de volgende tabel naar mogelijke problemen en aanbevolen oplossingen:

Probleem

Mogelijke oorzaak

Voorgestelde oplossing

De verlichting/het HVAC-toestel wordt niet aangeschakeld

  1. De stroom wordt niet ingeschakeld

  2. Foutieve bedrading

  3. Foutief luxniveau

  4. Defecte belasting

  5. Kan geen beweging detecteren

  1. Schakel de stroom in

  2. Raadpleeg het bekabelingsschema voor de juiste aansluiting

  3. Controleer of het luxniveau correct is

  4. Vervang de uitgeschakelde belasting door een nieuwe

  5. Controleer de instelling van het detectiebereik

De verlichting/het HVAC-toestel wordt niet uitgeschakeld

  1. Uitschakelvertraging voor automatisch uitschakelen is te lang

  2. Melder wordt geactiveerd door vals alarm

  3. Foutieve bedrading

  1. Stel de vertraging voor automatisch uitschakelen in op een korter interval en controleer of de belasting volgens de ingestelde vertraging wel of niet is uitgeschakeld.

  2. Houd mogelijke storende elementen buiten het bereik van de melder om te voorkomen dat de melder tijdens het testen wordt geactiveerd

  3. Raadpleeg de juiste bekabelingsschema's voor de juiste aansluiting

De rode led licht niet op

  1. Niet ingesteld op Testmodus.

  2. Het detectiegebied wordt overschreden.

  3. De led die de functie aanduidt is ingesteld op 'Uitschakelen'.

  1. Zet op testmodus.

  2. Blijf binnen het effectieve detectiegebied van Ø10 m.

  3. Stel de led die de functie aangeeft via de ETS-software in op 'Ingeschakeld'.

Vals
alarm

Binnen het detectiegebied bevinden zich warmtebronnen, reflecterende objecten of
objecten die onderhevig zijn aan wind.

Zorg ervoor dat de melder niet gericht is naar warmtebronnen zoals airconditioning, elektrische ventilatoren, verwarming of reflecterende oppervlakken. Zorg ervoor dat zich binnen het detectiegebied geen objecten bevinden die onderhevig zijn aan wind.
