Aansturen van een gasketel in multizone via bekabelde verbinding

Wat heb je nodig?

Vereisten voor Niko

Je Niko Home Control installatie voldoet aan de volgende vereisten:

• Je installatie heeft een connected controller II.

• Je installatie is geconfigureerd met de meest recente programmeersoftware.

Extra producten

Je moet de volgende extra producten installeren:

• Een verwarmings- of koelingsmodule voor Niko Home Control (550-00150) per vier zones

• Een schakelmodule voor Niko Home Control (550-00103 of 550-00106) met minstens één vrije uitgang als je ook de pompgroep moet aansturen

• Een thermostaat per zone:

  • Een Digital black, 24 V (550-18000)

  • Een drukknop met led(s) en comfortsensoren

  • Thermostaat

  • Rocker en toggle voor NHC (met een geïntegreerde temperatuursensor)

  • Sense3 (met een geïntegreerde temperatuursensor)

Vereisten voor andere merken

Je systeem voldoet aan de volgende vereisten:

• Het is een gasketelsysteem met enkel verwarming

• Het heeft een ingangscontact voor de warmtevraag en optioneel een bediening voor de pompgroep.

Aansluitschema

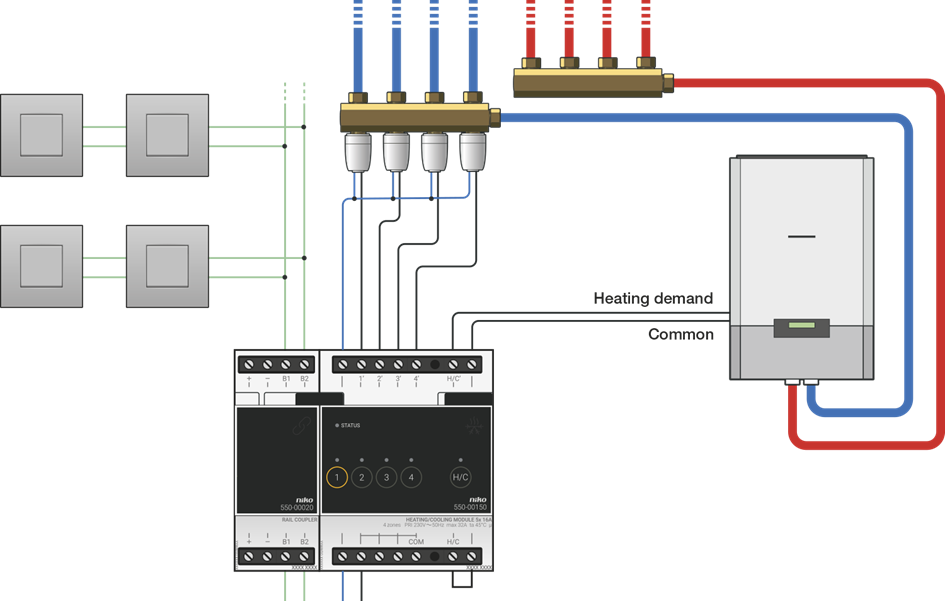

Alleen warmtevraag

Sluit het ingangscontact voor de warmtevraag op de gasketel aan op de H/C-uitgang van de Niko Home Control module voor verwarming/koeling.

Hieronder vind je een voorbeeld:

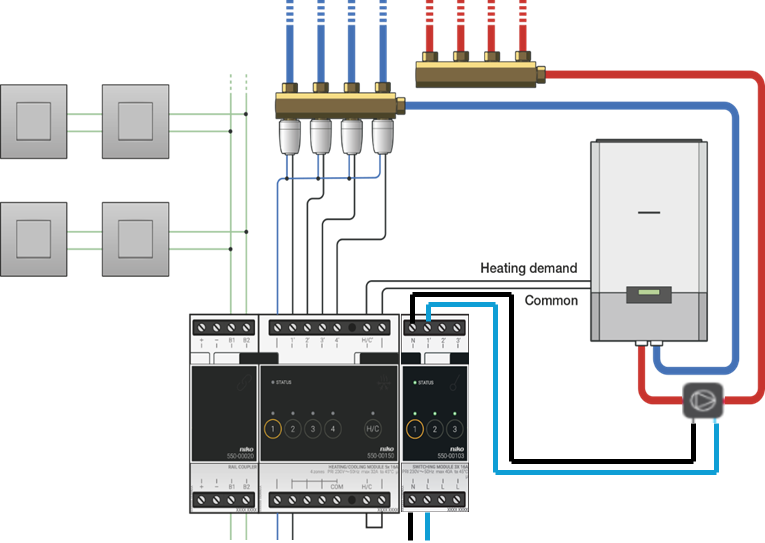

Warmtevraag in combinatie met pompbediening

Sluit het ingangscontact voor de warmtevraag op de gasketel aan op de H/C-uitgang van de Niko Home Control module voor verwarming/koeling en sluit de NCH relaisuitgang aan op de pompgroep.

Hieronder vind je een voorbeeld:

Programmeren

Configureer de verwarmings- of koelingsmodule, schakelmodule en thermostaten via de Niko Home Control programmeersoftware.

Je kunt dit programmeringsvoorbeeld gebruiken als inspiratie of als startpunt.
