Ventilo-convecteurs - Chauffage et refroidissement avec 2 zones
Cas d'utilisation
Votre client utilisera des ventilo-convecteurs pour chauffer/refroidir les pièces de la maison.
Dans cet exemple, nous considérons que 2 zones (pièces) doivent être commandées.
Dans cet exemple, il y a 1 ventilo-convecteur dans chaque zone.
Chaque zone est équipée d'une vanne de zone commandée par un thermostat.
Lorsque le thermostat de zone demande du chauffage, le ventilateur du ventilo-convecteur est automatiquement réglé à 60 %.
Lorsque le thermostat de zone demande du refroidissement, le ventilateur du ventilo-convecteur est automatiquement réglé à 100 %.
Lorsqu'aucun chauffage ou refroidissement n'est demandé, le ventilateur est automatiquement désactivé.
Votre client souhaite commander manuellement la vitesse du ventilateur monté à l'intérieur des ventilo-convecteurs à l'aide de l'appli Niko Home :
faible (30 %)
moyenne (60 %)
élevée (100 %)
boost (100 % pendant 15 minutes, puis réduire à 60 %)
Comme thermostat, vous pouvez utiliser un bouton-poussoir avec LED(s) et capteurs de confort ou Digital black 24v.
Cette procédure est basée sur le logiciel de programmation Niko Home Control version 2.22 ou plus récente.
Procédure
Créer les commandes et les appareils
Créez les thermostats (THT1 et THT2).
Créez les vannes de zone (VALVE1 et VALVE2).
Créez un système de chauffage (H/C1).
Créez les sorties analogiques (OUT1 et OUT2) pour commander les ventilateurs.
Créer la routine de chauffage/refroidissement
Créez une routine de chauffage/refroidissement pour chaque circuit (ROUT1). Utilisez le comportement suivant :
Sélectionnez le système de chauffage (H/C1).
Définissez les zones de chauffage. Associez le bon thermostat à la vanne de zone correspondante (THT1 et VALVE1, THT2 et VALVE2).
Créer les routines
Dans Z1,
Créez une ambiance de routine (ROUT2) pour définir la vitesse de ventilation sur « faible ». Utilisez le comportement suivant :
Sélectionnez l'appareil qui fait partie de la routine : sortie analogique OUT1
Réglez le niveau du paramètre à 30 %.
Créez une ambiance de routine (ROUT3) pour définir la vitesse de ventilation sur « moyenne ». Utilisez le comportement suivant :
Sélectionnez l'appareil qui fait partie de la routine : sortie analogique OUT1
Réglez le niveau du paramètre à 60 %.
Créez une ambiance de routine (ROUT4) pour définir la vitesse de ventilation sur « élevée ». Utilisez le comportement suivant :
Sélectionnez l'appareil qui fait partie de la routine : sortie analogique OUT1
Réglez le niveau du paramètre sur On.
Créez une routine personnalisée (ROUT5) pour définir la vitesse de ventilation sur « boost ». Après 15 min, la ventilation est réglée sur « moyenne ». Utilisez le comportement suivant :
Appareil faisant partie de la routine : sortie analogique OUT1
Comportement de démarrage : OUT1 : Niveau = On, Vitesse de variation = 1 s, Délai = 0 s
Comportement d'arrêt : OUT1 : Niveau = 60 %, Vitesse de variation = 1 s, Délai = 0 s
Cochez « Arrêter cette routine automatiquement... » et réglez la période sur 15 minutes.
Dans Z2, suivez les étapes décrites ci-dessus mais utilisez les données du tableau ci-dessous.
Type de routine | Dans Z2 |
|---|---|
Ambiance | ROUT6, ROUT7 et ROUT8 avec OUT2 |
Routine personnalisée | ROUT9 avec OUT2 |
Créer les conditions
Si le chauffage/refroidissement est requis dans une zone, alors le 230 V est appliqué à la vanne de zone, les ventilateurs sont déverrouillés et la vitesse de ventilation est réglée à 60 % pour le chauffage et à 100 % pour le refroidissement.
Si le chauffage/refroidissement n'est plus nécessaire dans une zone, le 230 V n'est plus appliqué à la vanne de zone, et les ventilateurs sont arrêtés et verrouillés.
Dans Z1,
1. Créez une condition (COND1) pour commander les ventilateurs lorsque le chauffage est requis. Utilisez la logique suivante :
SI VALVE1= Ouverte et ROUT1 : État = Mode chauffage actif
ALORS
OUT1 : Niveau = Déverrouiller, Délai = 0 s
OUT1 : Niveau = 60 %, Vitesse de variation = 1 s, Délai = 0,1 sSINON Laisser vide

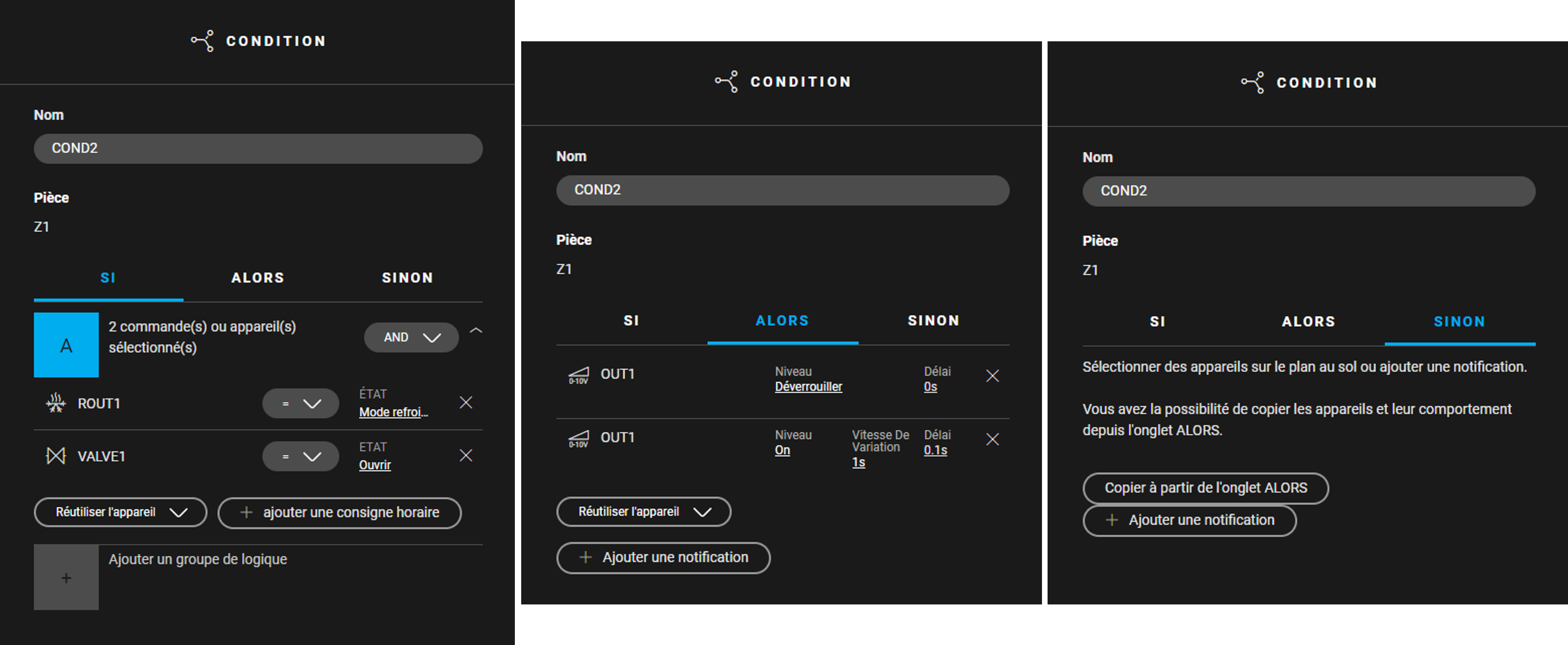

2. Créez une condition (COND2) pour commander les ventilateurs lorsque le chauffage est requis. Utilisez la logique suivante :
SI VALVE1= Ouverte et ROUT1: État = Mode refroidissement actif
ALORS
OUT1 : Niveau = Déverrouiller, Délai = 0 s
OUT1 : Niveau = On, Vitesse de variation = 1 s, Délai = 0,1 sSINON Laisser vide
3. Créez une condition (COND3) pour commander les ventilateurs lorsque le chauffage/refroidissement n'est plus requis. Utilisez la logique suivante :
SI VALVE1= Fermée
ALORS
OUT1 : Niveau = Off, Vitesse de variation = 1 s, Délai = 0 s
OUT1 : Niveau = Verrouiller, Délai = 0,1 sSINON Laisser vide
Dans Z2, suivez les étapes décrites ci-dessus pour créer les conditions suivantes :
Remplir l'armoire et adresser des appareils
Vous pouvez adresser un maximum de quatre vannes de zone sur un module de chauffage ou de refroidissement 4U.
Le contact 5 de ce module est un contact à la demande ou un contact H/C.
Remplissez l'armoire avec... | et adressez les appareils suivants... |
|---|---|
un module de chauffage ou de refroidissement 4U (MOD1) |
|
un module de commande analogique 0 - 10 V 2U (MOD2) | les sorties analogiques OUT1 et OUT2. |
un module de commutation (3x) 2U (MOD3) |
 . |
(*) Ce contact se ferme lorsque l'un des thermostats demande le chauffage et s'ouvre lorsqu'il demande du refroidissement Selon la conception du système de chauffage/refroidissement, il est possible que ce contact ne doive pas être connecté à ce système.
(**) Ce contact se ferme lorsque l'un des thermostats est en « demande » et s'ouvre lorsqu'aucun thermostat n'est en « demande ». Selon la conception du système de chauffage/refroidissement, il est possible que ce contact ne doive pas être connecté au système de chauffage/refroidissement.
Exemple
Cliquez ici pour télécharger l'exemple de programmation.
(FPE_027_222_1.nhc2 file).
Schéma de câblage
