Installation de la commande de moteur connectée, Zigbee®

Portée du signal

La portée intérieure point à point est de ± 10 m. En plein air, la portée RF atteint 30 m. La capacité de maillage des appareils Zigbee®  230 V peut augmenter la portée RF.

Pour plus d'informations, voir le principe du réseau Zigbee®.

La portée RF point à point maximum de la commande de moteur connectée à un récepteur Zigbee® dépend des éléments suivants :

  1. Les matériaux utilisés dans le bâtiment ou la pièce,
  2. La position à l'intérieur de la commande de moteur connectée, Zigbee®, et
  3. Les sources d'interférences.


Matériaux et obstructions

Les ondes radio peuvent être atténuées par les matériaux présents dans un bâtiment ou une pièce.

Bois, plâtre, non revêtu, sans métal

Briques, béton

Ferrobéton, parois légères creuses remplies de laine isolante sur feuille métallique, feuilles d'isolation thermique métalliques, surfaces métalliques, verre avec revêtement métallique, systèmes de chauffage par le sol, plaques de recouvrement métalliques

Espace métallique confiné

Perte : 5-20 %

Perte : 20-40 %

Perte : 40-90 %

Perte : 90-100 %

Un corps humain peut faire obstruction au trajet radio Zigbee® car sa bande de fréquence de fonctionnement (2,4 GHz) résonne bien avec les particules d'eau. La capacité de maillage Zigbee® reste généralement intacte après une distorsion du trajet radio, mais faites attention lorsque de nombreuses personnes, ou un objet contenant de grands volumes d'eau (par exemple un aquarium), se trouvent dans une pièce.

Position

Évitez d'installer l'appareil Zigbee® :

  • dans une pièce étroite aux murs épais,
  • sur la même paroi qu'un autre nœud de répétition ou de réception Zigbee®,
  • près du sol (la hauteur de montage recommandée est de 110 cm),
  • sur une surface métallique ou humide ou dans un environnement humide, ou
  • dans ce que l'on appelle les « points morts », causés par des réflexions radio des matériaux conducteurs ou des obstacles situés à proximité, tels que des armoires métalliques, des portes avec une feuille métallique ou des articles contenant de l'eau (par exemple, des aquariums).

Sources d'interférences

Une commande de moteur connectée Zigbee® n'est généralement pas perturbée par des appareils électroniques de faible puissance (par exemple : téléphones DECT, smartphones, routeurs WLAN, radios analogiques, ballasts électroniques, contrôleurs, téléviseurs, vidéos, ordinateurs, télécommandes), et vice versa. Zigbee® est une technologie RF robuste et fiable grâce à sa capacité de maillage et à sa capacité à capter les radiotélégrammes dans des environnements bruyants.
N'oubliez pas qu'un appareil électronique de forte puissance dans une pièce peut interférer avec les radiotélégrammes d'une commande de moteur connectée. Si cela devait se produire, identifiez la source d'interférences et éliminez-la. S'il est impossible de l'éliminer, envisagez de déplacer la commande de moteur connectée ou d'ajouter un nœud de répétition Zigbee®(par ex. prise de courant connectée commutable, Zigbee®(170-3xx05) ou un autre appareil Zigbee® Niko 230 V).


Schéma de câblage

Débranchez l’alimentation.

Utilisation manuelleUtilisation connectée

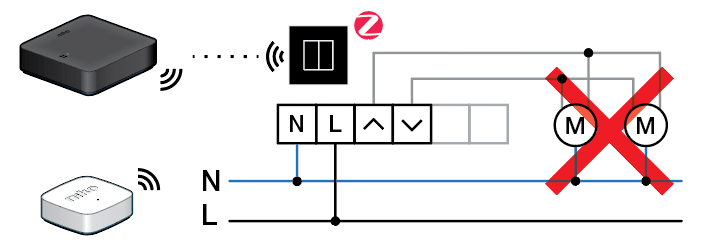

Ne connectez pas des moteurs à 3 fils en parallèle

La commande de moteur connectée ne peut pas être raccordée par câbles à des interrupteurs d'extension.

Respectez aussi une distance minimale de 2 m entre un appareil Zigbee® (y compris le hub intelligent) et un autre émetteur RF (par exemple un appareil Wi-Fi) ou des appareils tels que des moteurs, des pompes, des transformateurs électroniques pour LED, des onduleurs de panneaux solaires, des accumulateurs domestiques...


Installation de la commande de moteur connectée

Notez que l'installation d'une boîte d'encastrement et du câblage électrique est nécessaire avant d'installer l'appareil Zigbee® connecté. Pour plus d'informations, consultez la rubrique Spécifications sur Commande de moteur connectée, Zigbee®, 3 A.

Pour installer la commande de moteur connectée, procédez comme suit :

Débranchez l’alimentation.

ÉtapeAction

  • Insérez 1 seul fil électrique (1,5 – 2,5 mm²) par borne
  • Dénudez le fil sur 8 - 10 mm.

  • Montez la commande de moteur connectée, Zigbee® dans une boîte de montage avec une profondeur minimum de 40 mm (dégagement pour câblage inclus) et une distance de vissage de 60 mm. La boîte de montage doit être installée à une hauteur recommandée de 110-120 cm au-dessus du niveau final du sol.
  • Utilisez une fixation par serrage ou par vis en fonction de la variante que vous avez commandée.

Fixez la plaque centrale de la couleur désirée

  • Fixez la plaque de recouvrement du modèle et de la couleur désirées
  • Notez que le renfoncement doit être positionné dans le bas

Appuyez uniformément sur la plaque de recouvrement jusqu'à ce qu'un clic se fasse entendre
  • Les griffes peuvent être retirées à l'aide d'un tournevis sans retirer les vis.
  • La commande de moteur connectée commute uniquement le fil L vers son contact de pôle. Le fil N ne sera pas commuté
