Gree : Commande de climatisation multizone via interface HVAC (CooLinkHub avec CoolPlugs)

De quoi avez-vous besoin ?

Exigences Niko

Your Niko Home Control installation meets the following requirements:

It has a connected controller II.
It is configured with the most recent programming software.

Vous avez besoin des produits Niko supplémentaires suivants :

Vous avez besoin d'un kit de démarrage (contenant un CooLinkHub et un CoolPlug).
Vous pouvez ajouter jusqu'à neuf extensions pour connecter davantage d'unités intérieures.
En option, vous pouvez ajouter un Digital black pour commander le système HVAC via un écran mural.

Chaque unité intérieure nécessite un CoolPlug compatible avec la marque et le type de votre système HVAC. Choisissez le kit de démarrage et les extensions qui contiennent les CoolPlugs appropriés (qui peuvent être connectés aux bornes de vos unités intérieures).

Kits de démarrage	550-00530 \| Kit de démarrage interface HVAC, avec 1 CoolPlug pour unités HVAC Gree VRF 550-00531 \| Kit de démarrage interface HVAC, avec 1 CoolPlug pour unités HVAC Gree (sauf Gree VRF)
Extensions	550-00570 \| Extension interface HVAC, avec 1 CoolPlug pour unités HVAC Gree VRF 550-00571 \| Extension interface HVAC, avec 1 CoolPlug pour unités HVAC Gree (sauf Gree VRF)

Exigences Gree

Votre système répond aux conditions suivantes :

Il s'agit d'un système HVAC Split, Multi-Split ou Mini-Split.
Chaque unité intérieure dispose des bornes de connexion requises, comme décrit dans les instructions d'installation du CoolPlug correspondant.

Schémas de câblage

Pour plus d'informations et des instructions d'installation complètes, consultez le manuel matériel de l'interface CVC (CooLinkHub avec CoolPlugs).

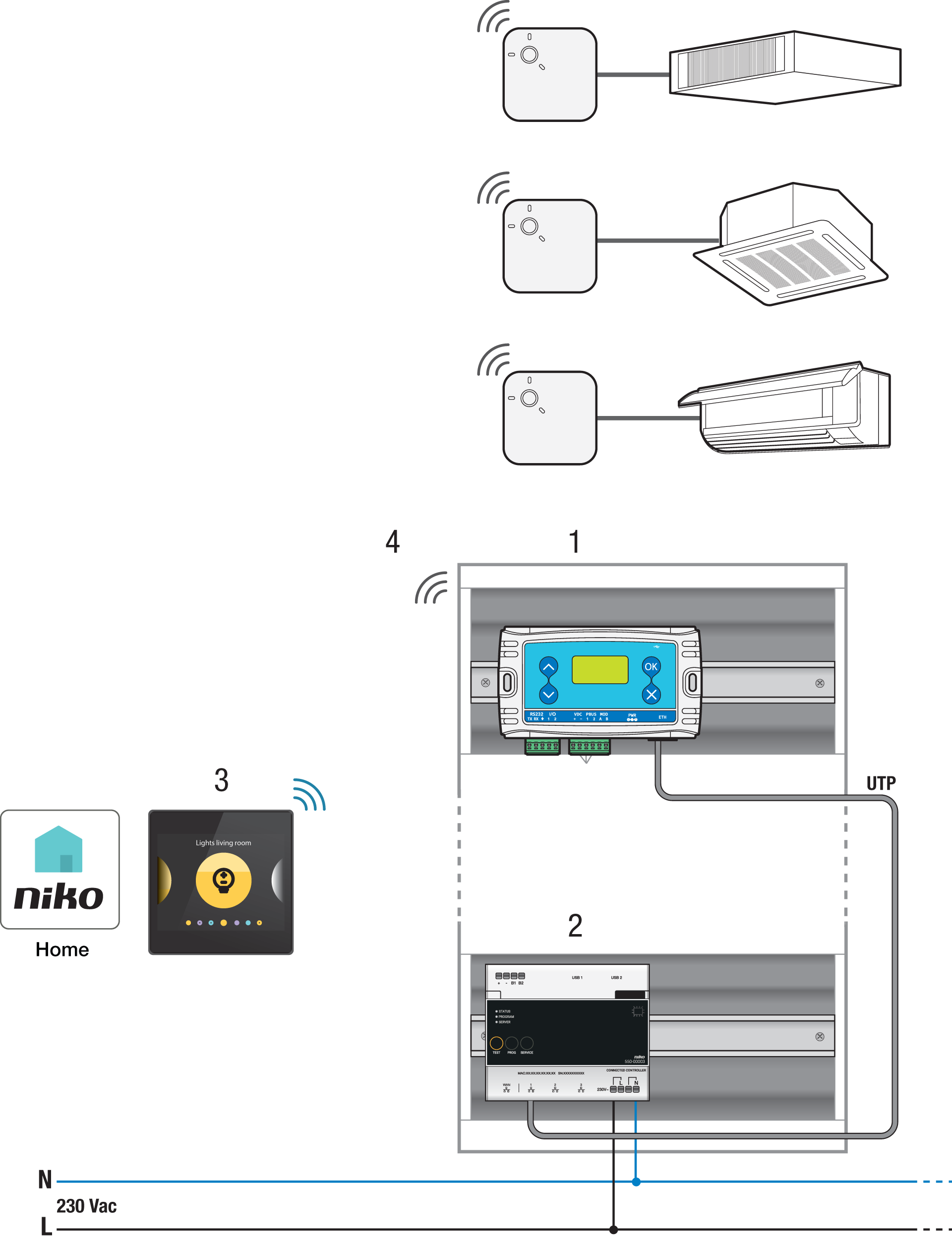

Connexion filaire entre CooLinkHub et CoolPlugs	Connexion sans fil entre CooLinkHub et CoolPlugs
Coffret électrique Unité de contrôle connectée Digital black Câble PBUS (2 fils, blindé, paire torsadée 20-24 AWG)	Coffret électrique Unité de contrôle connectée Digital black Réseau maillé 2,4 GHz

Utilisez le manuel d'installation du fabricant du système HVAC pour déterminer le type de bornes et leur emplacement sur l'unité intérieure HVAC. Choisissez l'une des connexions filaires ci-dessous :

Gree (sauf Gree VRF)

Schéma de raccordement

Instructions

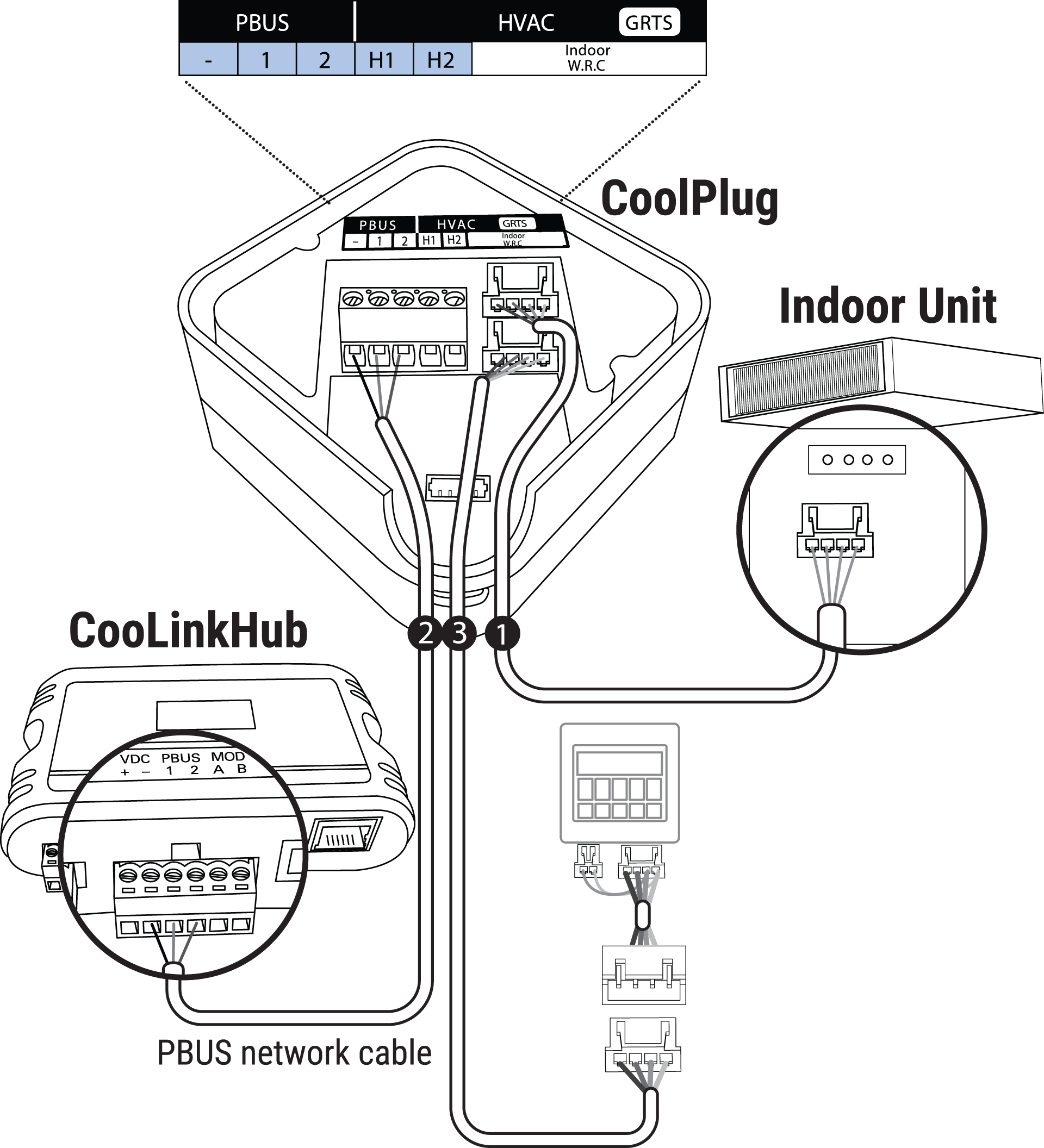

Lorsque le WRC (dispositif de commande à distance filaire) se connecte à la carte des unités intérieures :

Connectez le câble fourni avec le CoolPlug entre le Indoorconnecteur sur le CoolPlug et le connecteur sur la carte de circuit imprimé de l'unité intérieure.
Connectez le CoolPlug au CooLinkHub via une connexion filaire ou sans fil.
Connectez le dispositif de commande à distance (WRC) :
- Connectez le câble court fourni avec le CoolPlug à deux connecteurs sur les ports WRC.
- Connectez le long câble WRC fourni avec le WRC entre le câble court et le CoolPlug.

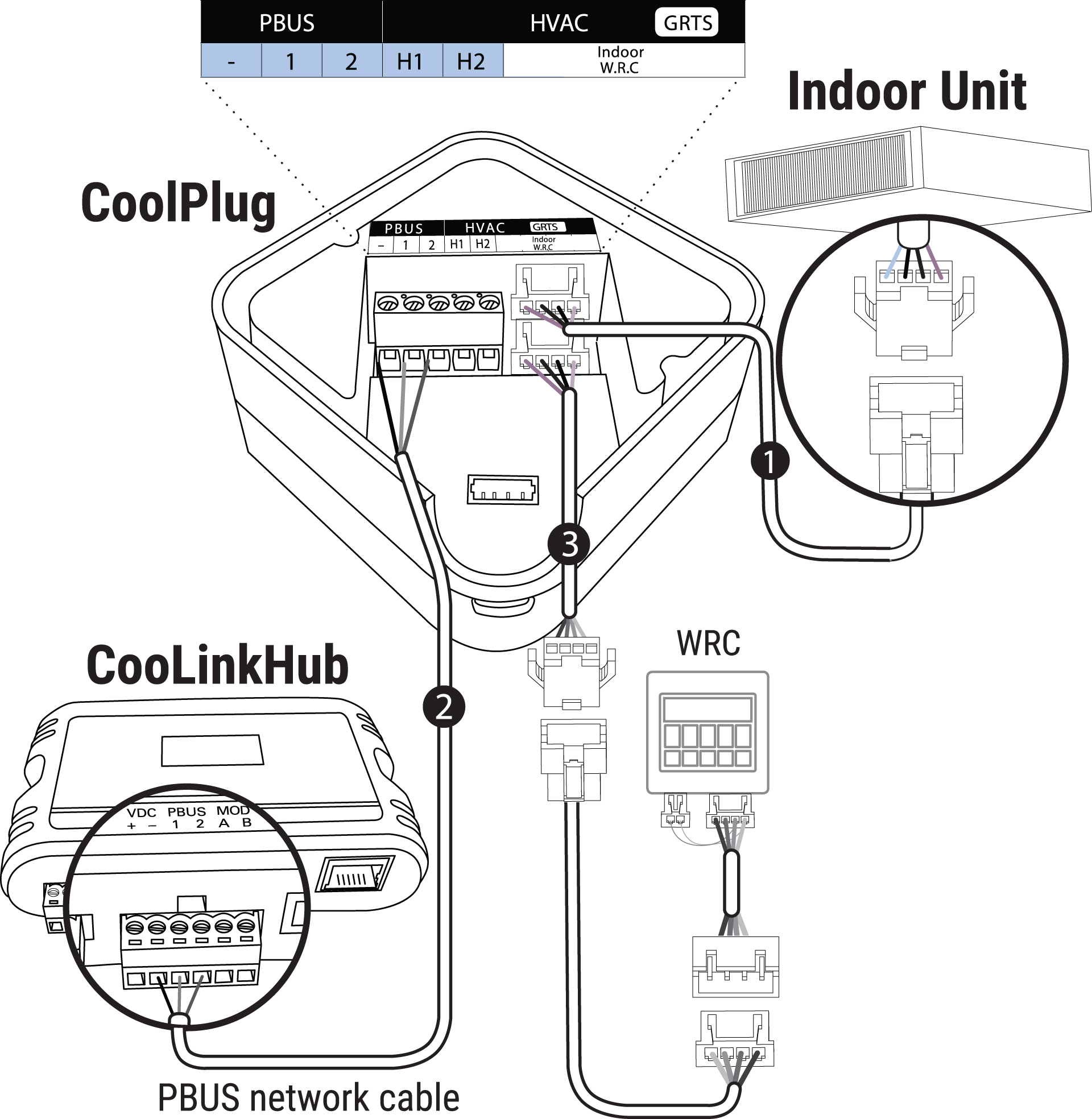

Lorsque le WRC se connecte au câble de l'unité intérieure :

Connectez le câble fourni avec le CoolPlug entre le Indoorconnecteur sur le CoolPlug et le connecteur sur le câble de l'unité intérieure.
Connectez le CoolPlug au CooLinkHub via une connexion filaire ou sans fil.
Connectez le dispositif de commande à distance (WRC) :
- Connectez le câble court fourni avec le WRC entre les deux ports WRC.
- Connectez le long câble WRC fourni avec le WRC entre le câble court et le câble de l'adaptateur fourni avec le CoolPlug.
- Connectez le câble de l'adaptateur fourni avec le CoolPlug au port WRC sur le CoolPlug.

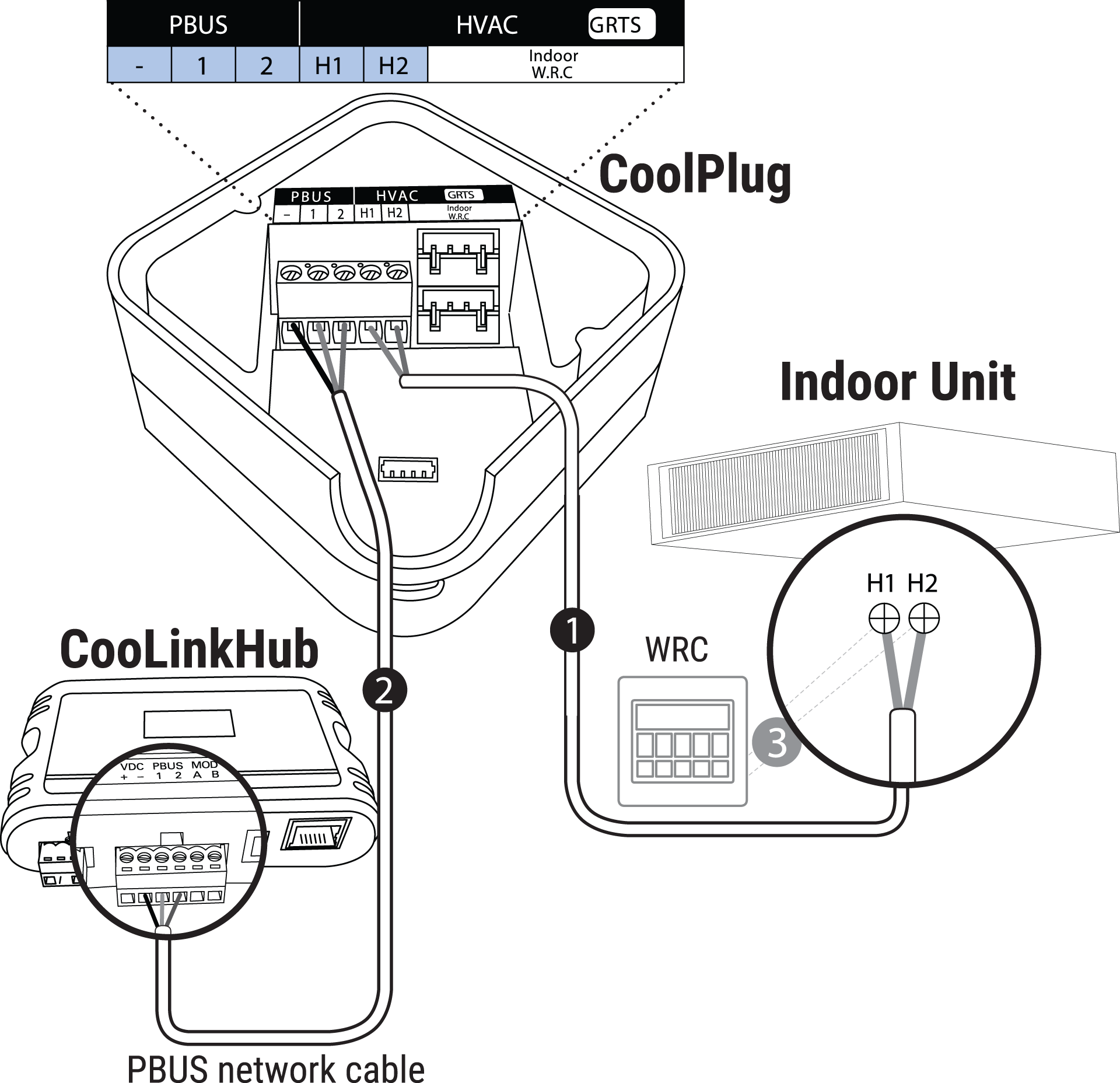

Lors de la connexion de 2 fils :

Connectez un câble entre les bornes H1 et H2 sur le CoolPlug et les bornes H1 et H2 sur la PCB de l'unité intérieure.
Connectez le CoolPlug au CooLinkHub via une connexion filaire ou sans fil.
En option : Connectez le dispositif de commande à distance (WRC) en parallèle avec le CoolPlug.

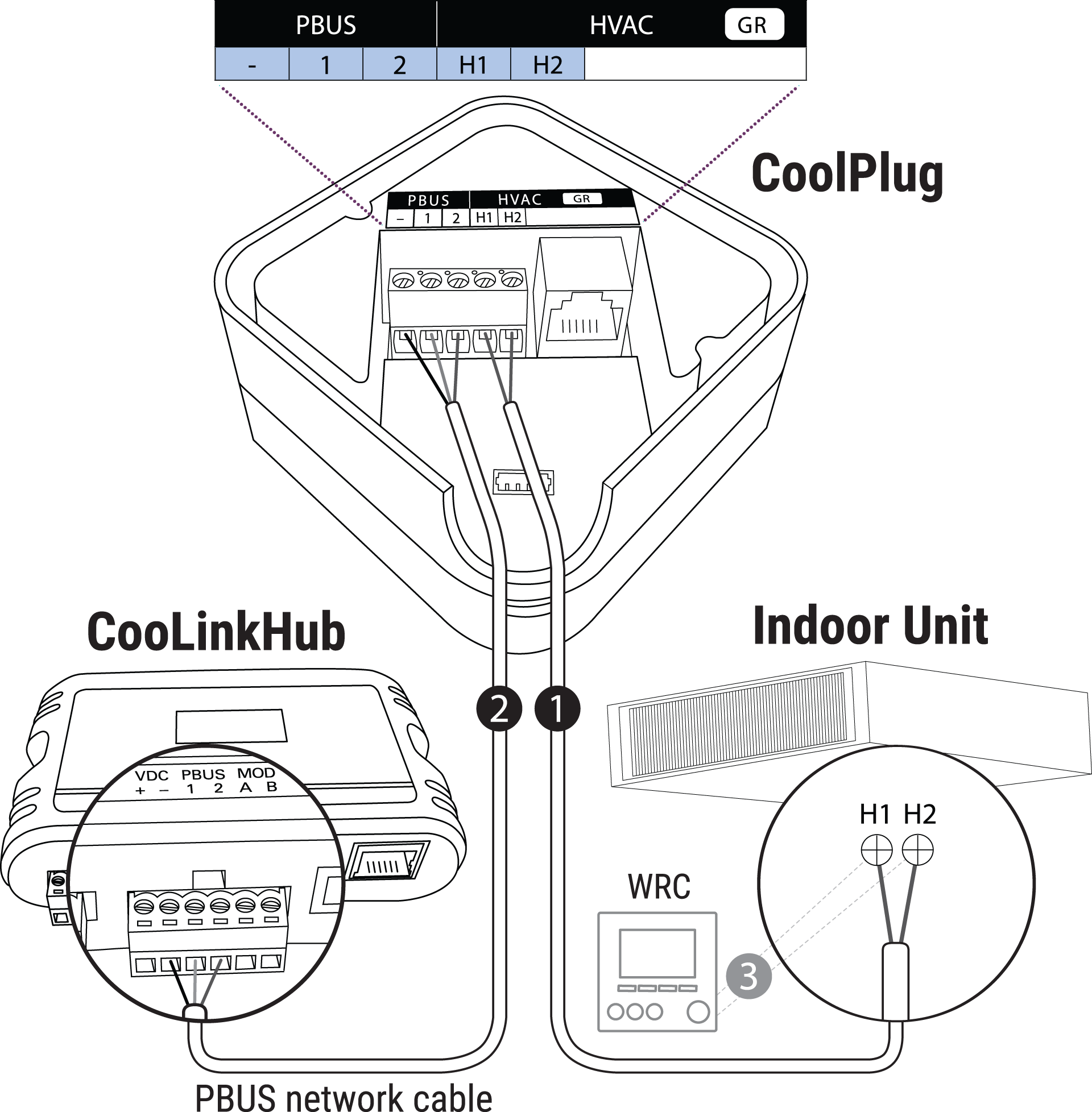

Gree VRF

Schéma de raccordement

Instructions

Connectez un câble entre les bornes H1 et H2 sur le CoolPlug et les bornes H1 et H2 sur la PCB de l'unité intérieure.
Connectez le CoolPlug au CooLinkHub via une connexion filaire ou sans fil.
Connectez le dispositif de commande à distance (WRC) :
- Connectez le câble court fourni avec le CoolPlug à deux connecteurs sur les ports WRC.
- Connectez le long câble WRC fourni avec le WRC entre le câble court et le CoolPlug.

Programmation

Configurez les CooLinkHub et CoolPlugs via le logiciel de programmation Niko Home Control. Créez un thermostat HVAC virtuel pour chaque zone et reliez-le à l'unité intérieure à l'aide de la routine HVAC par thermostat. https://guide.niko.eu/fr/smnhc2/lv/hvac-per-thermostat?l=fr.

Après avoir téléchargé la nouvelle configuration, le(s) thermostat(s) HVAC virtuel(s) apparaîtra(ont) dans votre application Niko Home dans l'onglet Commande. En modifiant cette commande, vous pouvez facilement ajuster les paramètres par défaut pour divers programmes et modes.
