Tasterschnittstellen
Beschreibung
Dieses Produkt ist mit Niko Home Control 2.X kompatibel. Für die Kompatibilität mit Niko Home Control 1.X kontaktieren Sie bitte den Niko-Kundenservice.

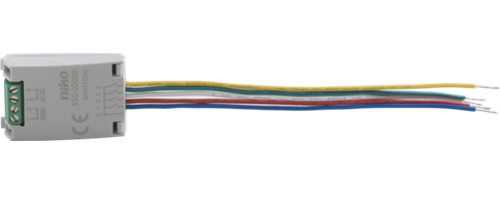

Die Tasterschnittstelle dient zum Anschluss von potenzialfreien, mit Schließerkontakt ausgeführten Tastern und NPN-Transistorausgängen an die Niko Home Control-Installation. Die Schnittstelle wandelt den Schaltimpuls des Tasters in einen Niko Home Control-Bus-Befehl um.
Je nach Variante können Sie ein bis vier (550-20000) bzw. ein oder zwei (550-20025) Taster oder NPN-Transistorausgänge anschließen.
Jeder Eingangskontakt der Tasterschnittstelle mit LEDs (500-20025) hat eine Feedback-LED, die als Kontroll- oder Orientierungslicht verwendet werden kann.
In der Programmiersoftware kann jedem Bedientaster, der an eine Leitung der Tasterschnittstelle angeschlossen ist, eine beliebige Grundaktion oder Routine zugewiesen werden.
Übersicht
 |  |
4 Eingangskontakte keine Feedback-LEDs | 2 Eingangskontakte 2 Feedback-LEDs (1 je Eingangskontakt) |
Technische Daten
550-20000:
Geeignet für maximal vier potenzialfreie, mit Schließerkontakt ausgeführte Taster oder NPN-Transistorausgänge
550-20025:
Geeignet für ein oder zwei potenzialfreie, mit Schließerkontakt ausgeführte Taster oder NPN-Transistorausgänge
Die angebrachten Feedback-LEDs nicht entfernen oder ersetzen
Ruhepotenzial: 8 V DC (SELV, Sicherheitskleinspannung)
Maximaler Abstand zum Taster: 2 m
Nur mit einem SELV-Kontakt (Sicherheitskleinspannung) verbinden
Ausschließlich für Außenanwendungen in Kombination mit einem spritzwassergeschützten Gehäuse (z. B. Niko Hydro) geeignet
Abmessungen (H x B x T): 41,5 x 20,9 x 5 mm
Kennzeichnung: CE
Umgebungstemperatur: -25 - +55 °C
