Installation

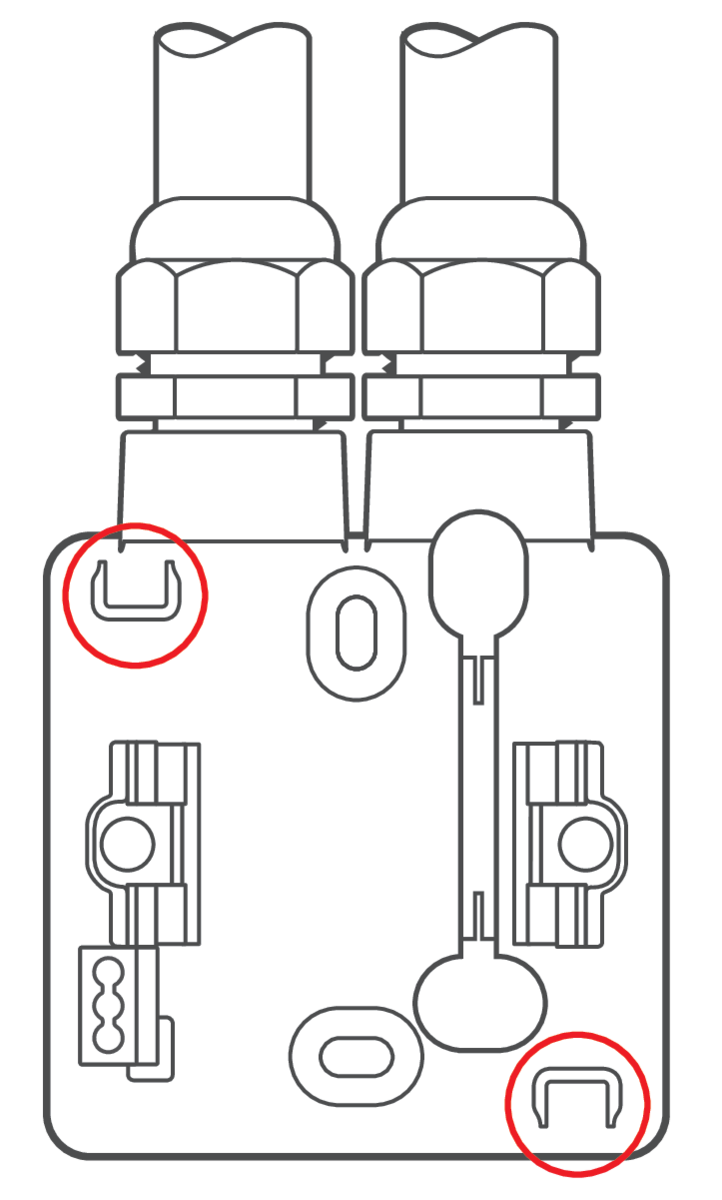

Kondenswasseröffnungen
|
|---|
Wenn Sie bei der Installation die Kondenswasseröffnung an der Unterseite der Dose entfernen, kann sich kein Wasser in der Dose ansammeln. Die Schutzart verringert sich dadurch auf maximal IP44.

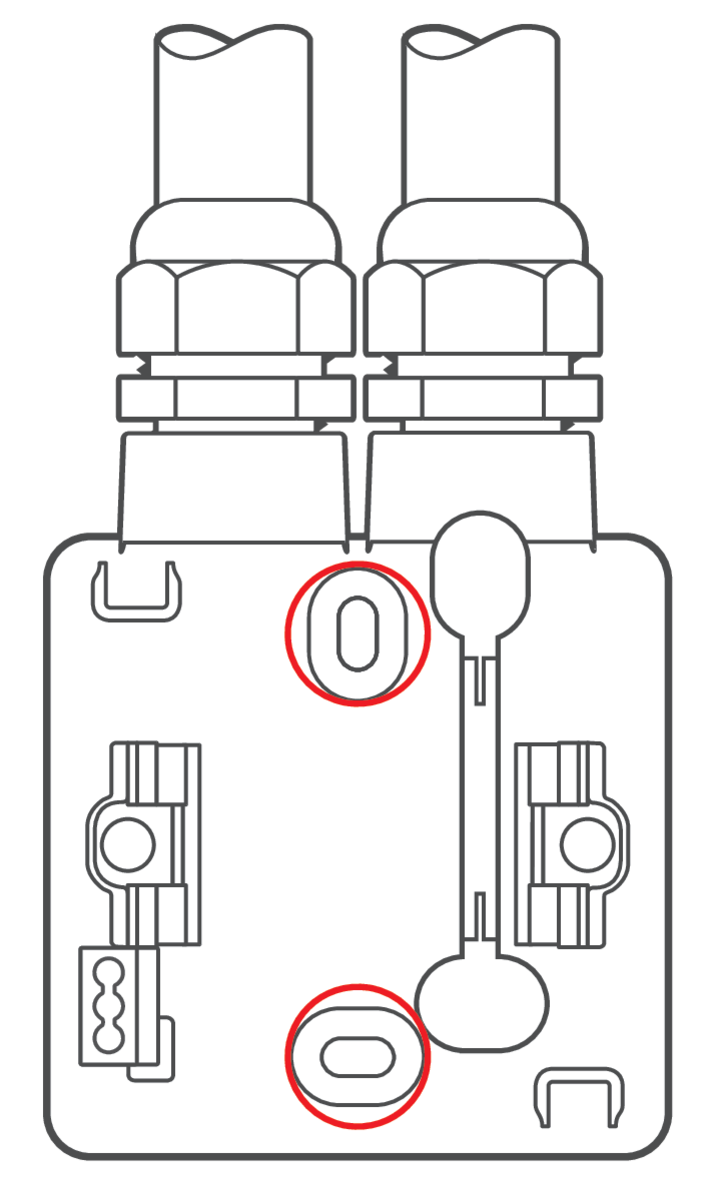

Befestigungslöcher
|
|---|
Die Befestigungslöcher sind auf einer vertikalen Achse ausgerichtet. Jedes Schraubenloch ist oval, sodass kleinere Bohrungenauigkeiten ausgeglichen werden können. Der Mittenabstand zwischen den Befestigungslöchern ist dauerhaft auf dem Boden jeder Dose markiert. Für die Verwendung eines Elektroschraubers ist ausreichend Platz vorhanden. Setzen Sie die Dichtlaschen über die Schrauben, um die doppelte Isolierung sicherzustellen und die Schutzart IP55 beizubehalten.

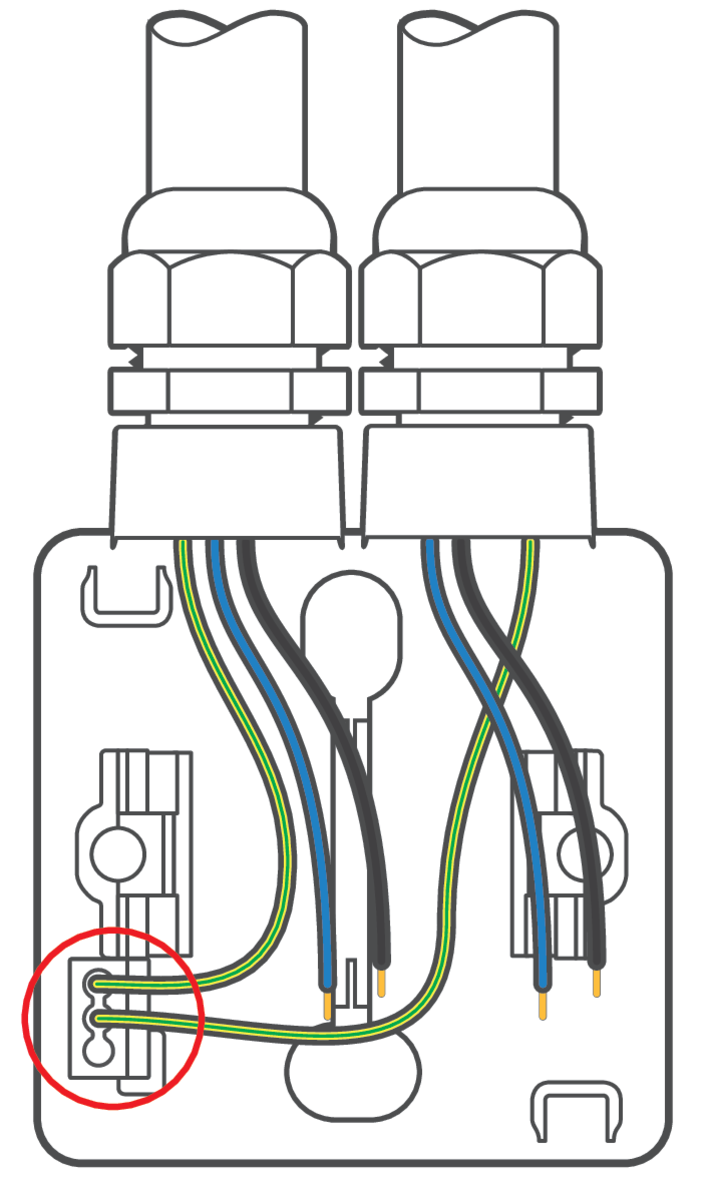

Erdungsklemme
|
|---|
Führen Sie das Kabel in die Dose ein und ziehen Sie die Kabelverschraubung fest. Bei Dosen mit mehreren Kabeleinführungen müssen die Schutzleiter mit der integrierten WAGO-Steckklemme miteinander verbunden werden. Achten Sie darauf, dass in der Dose genügend Drahtlänge verbleibt.

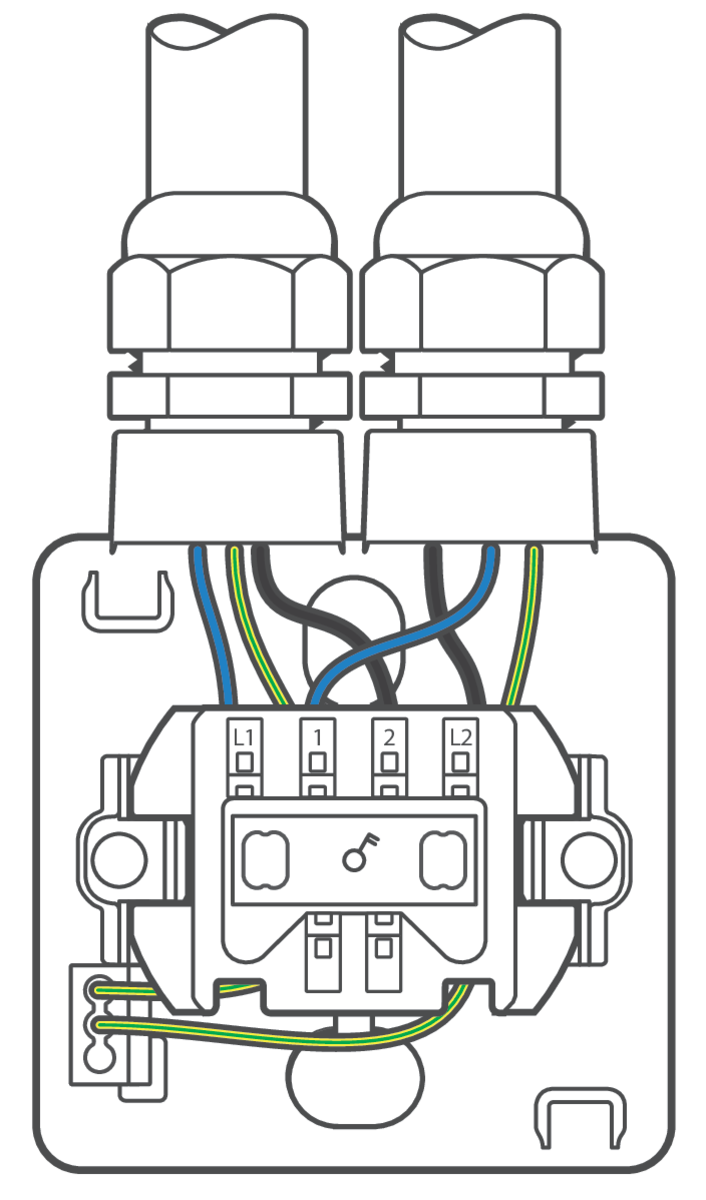

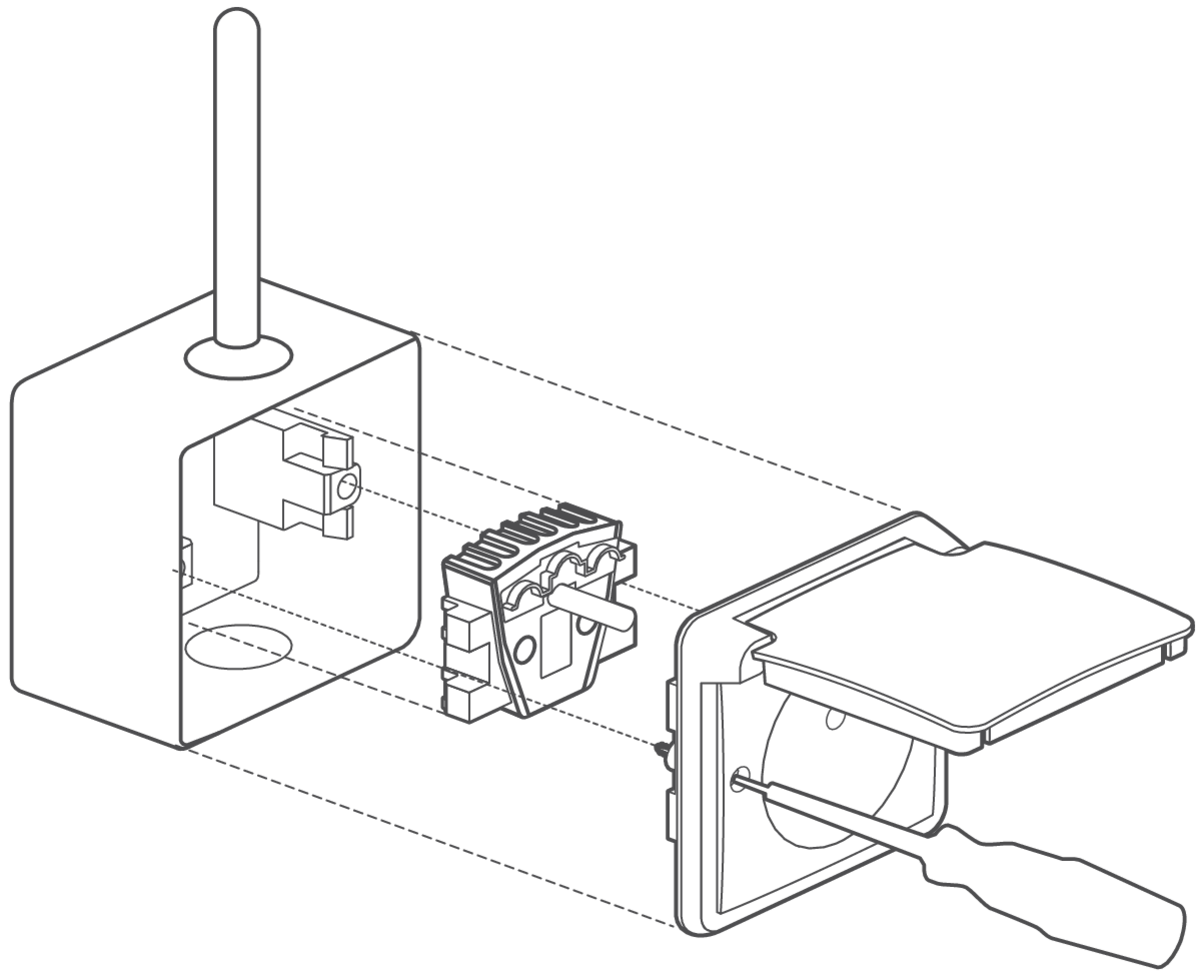

Halteclips für den Sockel
|
|---|
Nach Abschluss der Verdrahtung klicken Sie den Sockel in Position. Zwei robuste Halteclips halten den Sockel sicher fest und verhindern, dass die Verdrahtung den Mechanismus aus der Dose drückt. So bleiben beide Hände frei, um die Abdeckung zu montieren. Der Sockel kann mit einem Schraubendreher einfach entfernt werden.

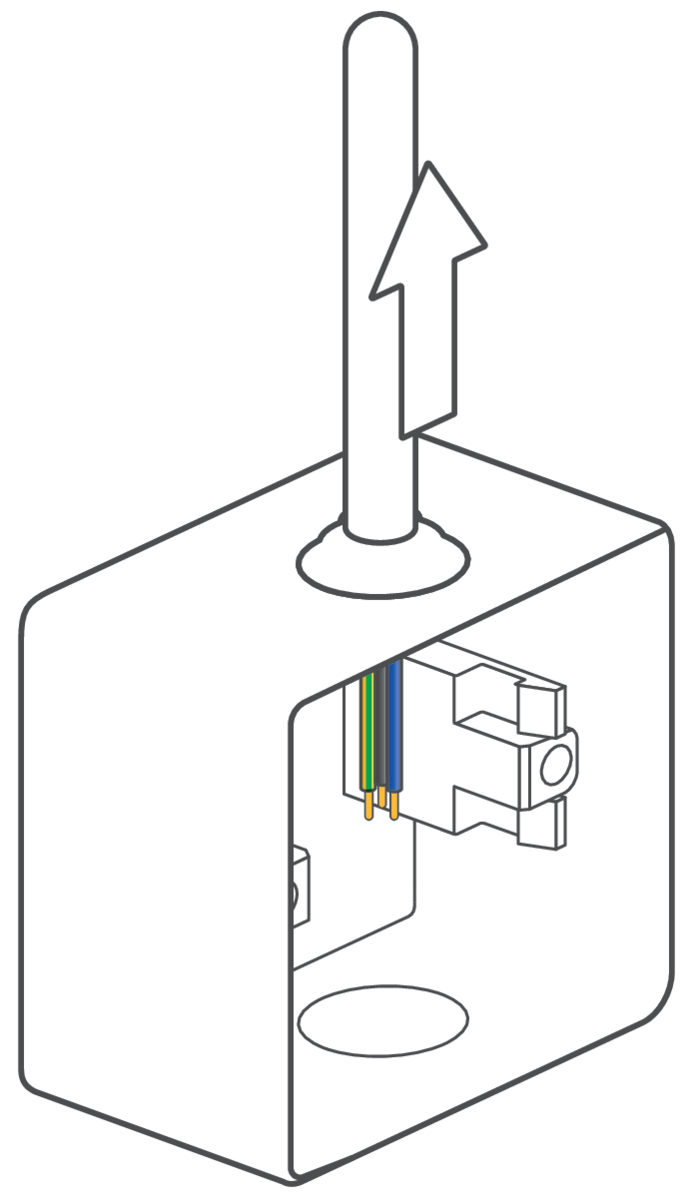

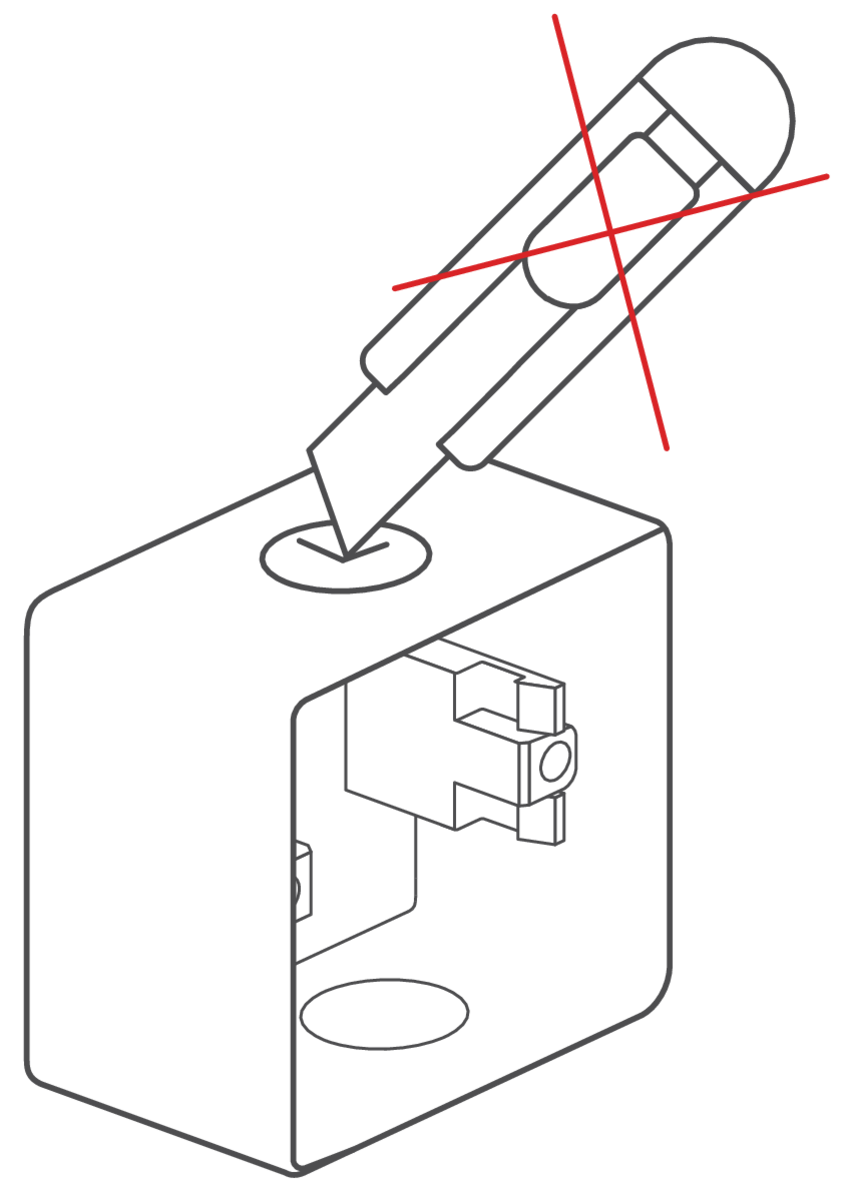

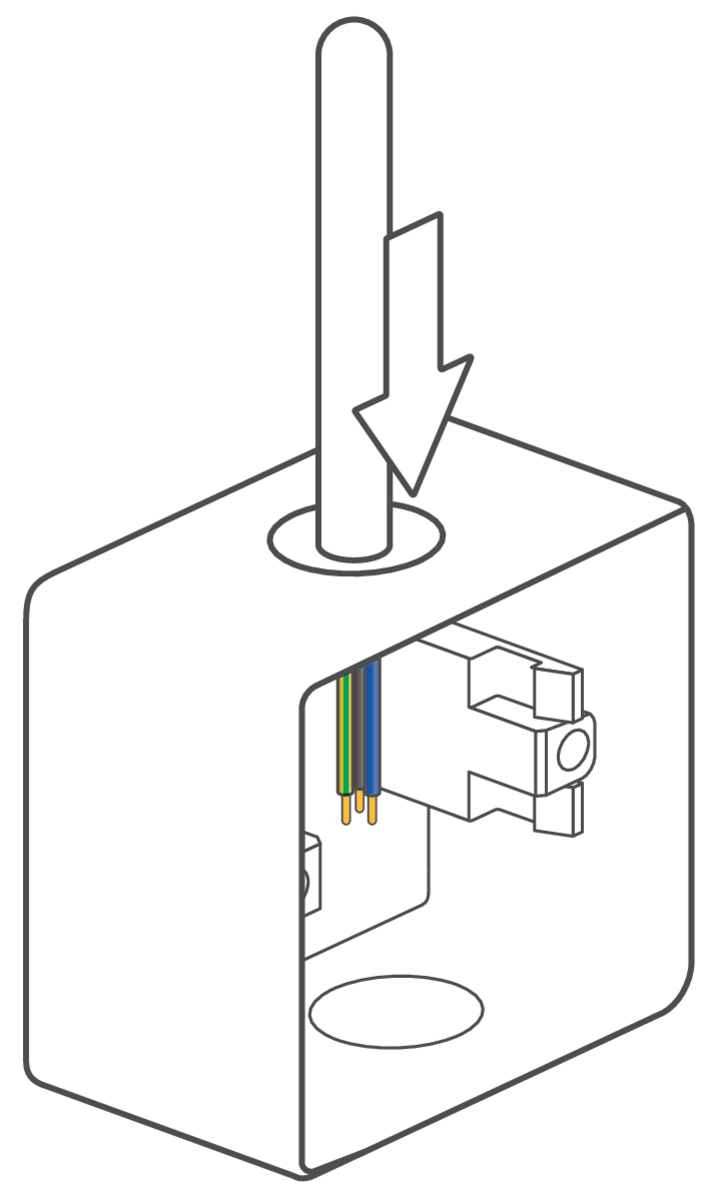

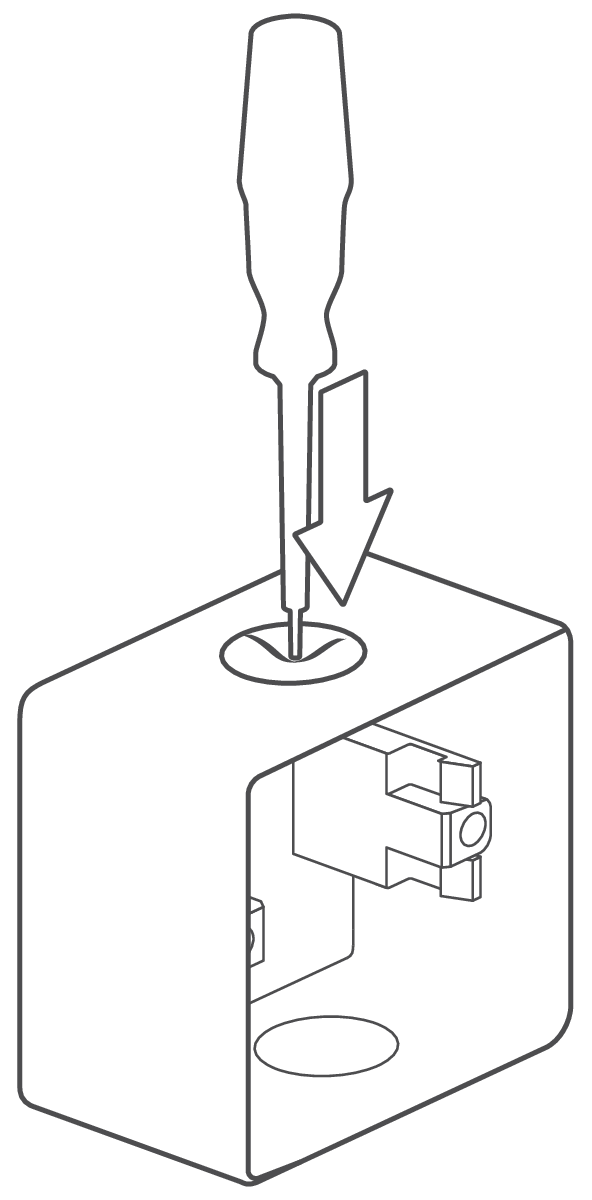

Membraneinführungen
|
1
|
2
|
|
3
|
4
|
|
5
|
|
Produktinformationen
Dieses Online-Handbuch gilt für das/die unten aufgeführte(n) Produkt(e).
Suchen Sie die Artikelnummern auf products.niko.eu um detaillierte Spezifikationen, kompatible Artikel, Zertifikate, Informationen zur CE-Kennzeichnung und Verfügbarkeit usw. zu finden.
Bitte beachten Sie, dass einige Produkte in Ihrer Region möglicherweise nicht verfügbar sind.
-
700-83101 | Spritzwassergeschützte einfache Aufputzdose mit zwei flexiblen Einführungen für eine Funktion, grau
-
701-83101 | Spritzwassergeschützte einfache Aufputzdose mit zwei flexiblen Einführungen für eine Funktion, weiß
-
761-83101 | Spritzwassergeschützte einfache Aufputzdose mit zwei flexiblen Einführungen für eine Funktion, schwarz
-
700-83201 | Spritzwassergeschützte doppelte vertikale Aufputzdose mit zwei flexiblen Einführungen für zwei Funktionen, grau
-
701-83201 | Spritzwassergeschützte doppelte vertikale Aufputzdose mit zwei flexiblen Einführungen für zwei Funktionen, weiß
-
761-83201 | Spritzwassergeschützte doppelte vertikale Aufputzdose mit zwei flexiblen Einführungen für zwei Funktionen, schwarz
