Installation
Adapterrahmen + Doppel-USB-A-Mechanismus
|
|
|
Schritt |
Anweisung |
|---|---|
|
1 (optional) |

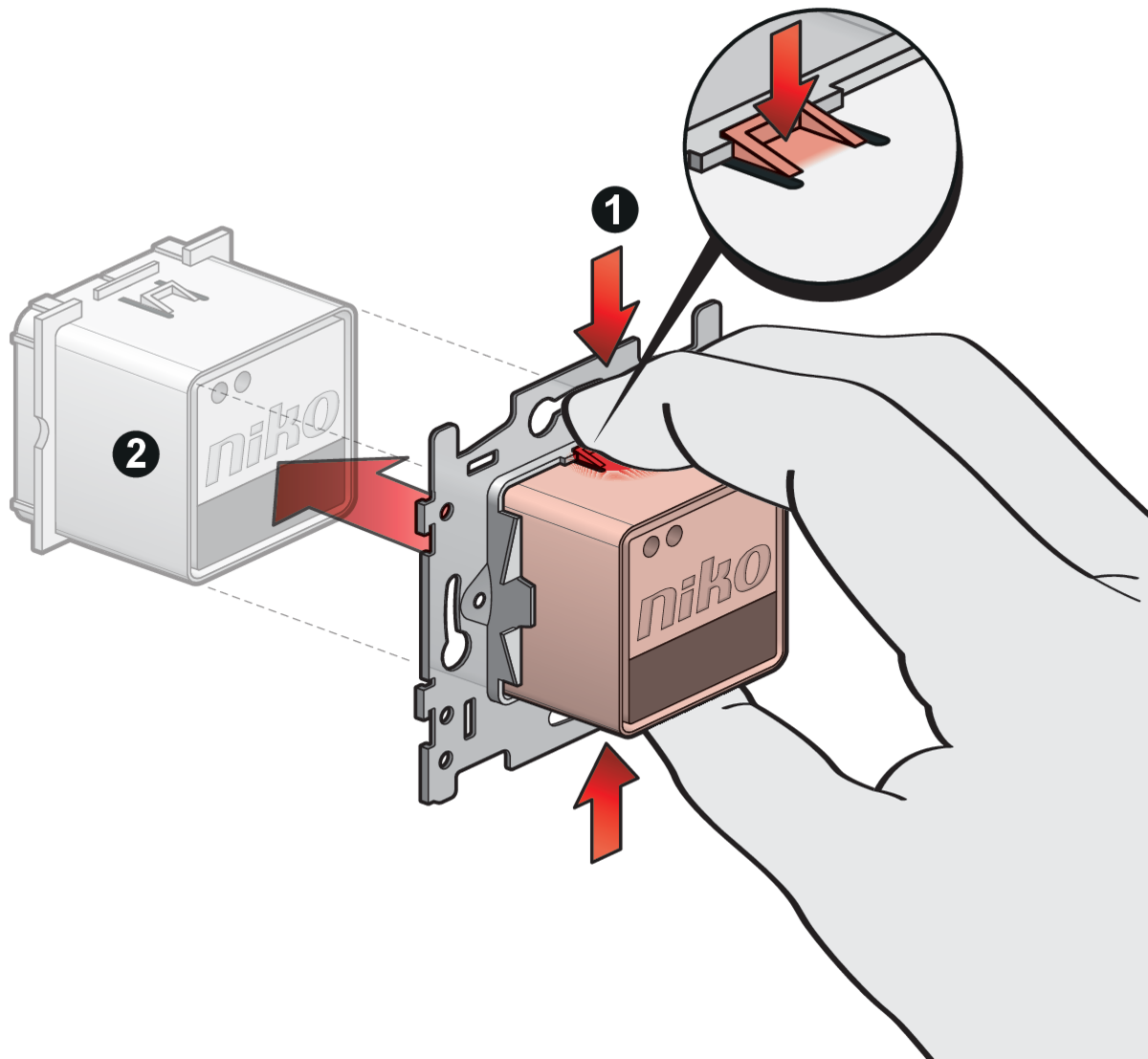

Entfernen Sie den Metallsockel der Funktion, die Sie in den Adapterrahmen einbauen möchten (in diesem Beispiel ein USB-A-Ladegerät). Drücken Sie dazu mit Daumen und Zeigefinger auf die beiden Clips an der Rückseite der Funktion oder verwenden Sie einen Schraubendreher. |
|
2 (optional) |
Drücken Sie die Funktion durch den Metallsockel, um sie zu entfernen. |
|
3 |

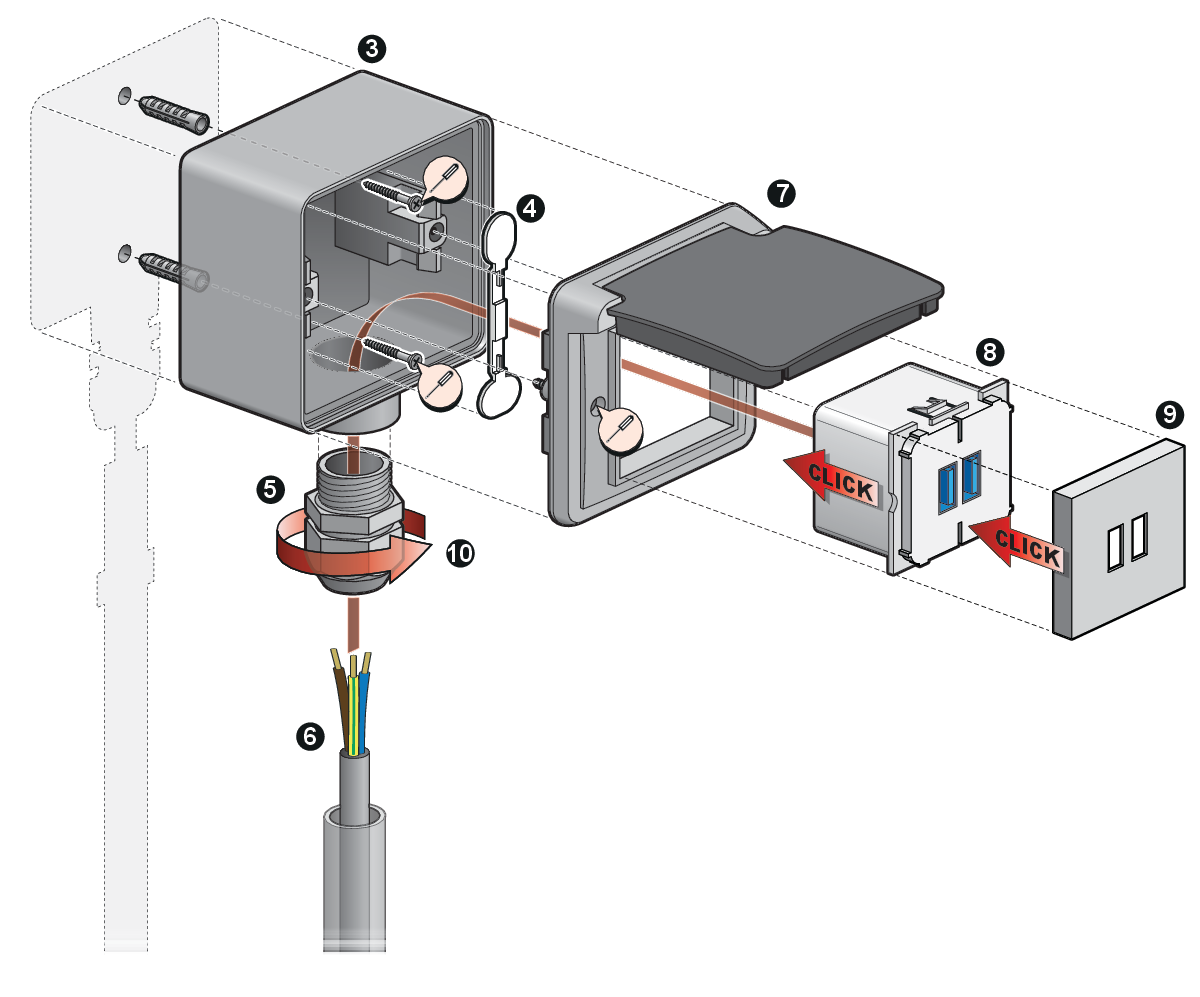

Befestigen Sie die Niko Hydro Aufputzdose** mit zwei Schrauben und zwei Dübeln (nicht mitgeliefert) an der Wand. |
|
4 |
Verschließen Sie die beiden Schraubenöffnungen an der Rückseite der Aufputzdose** mit dem mitgelieferten Kunststofflöffel. |
|
5 *** |
Schrauben Sie eine Kabelverschraubung auf die M20-Einführung. |
|
6 |
Führen Sie die Drähte durch die Kabelverschraubung (oder flexible Einführung) in die Aufputzdose**. Lassen Sie genügend Drahtlänge, damit die Funktion problemlos angeschlossen werden kann. |
|
7 |
Schrauben Sie den Adapterrahmen auf die Aufputzdose**. |
|
8 |
Schließen Sie die Drähte an die Funktion an und klicken Sie die Funktion in den Adapterrahmen ein. |
|
9 |
Klicken Sie die Zentralplatte auf die Funktion. |
|
10 *** |
Ziehen Sie die Kabelverschraubung fest, sodass die Drähte sicher umschlossen sind und kein Wasser eindringen kann. |
|
* |
Kabelverschraubungen sind separat erhältlich. Bei Verwendung einer Aufputzdose mit flexiblen Einführungen sind keine Kabelverschraubungen erforderlich. |
|
** |
Aufputzdose separat erhältlich. Anstelle einer Aufputzdose können Sie auch einen Unterputzrahmen (7xx-73000) verwenden. |
|
*** |
Dieser Schritt ist bei Verwendung einer Aufputzdose mit flexiblen Einführungen nicht erforderlich. |

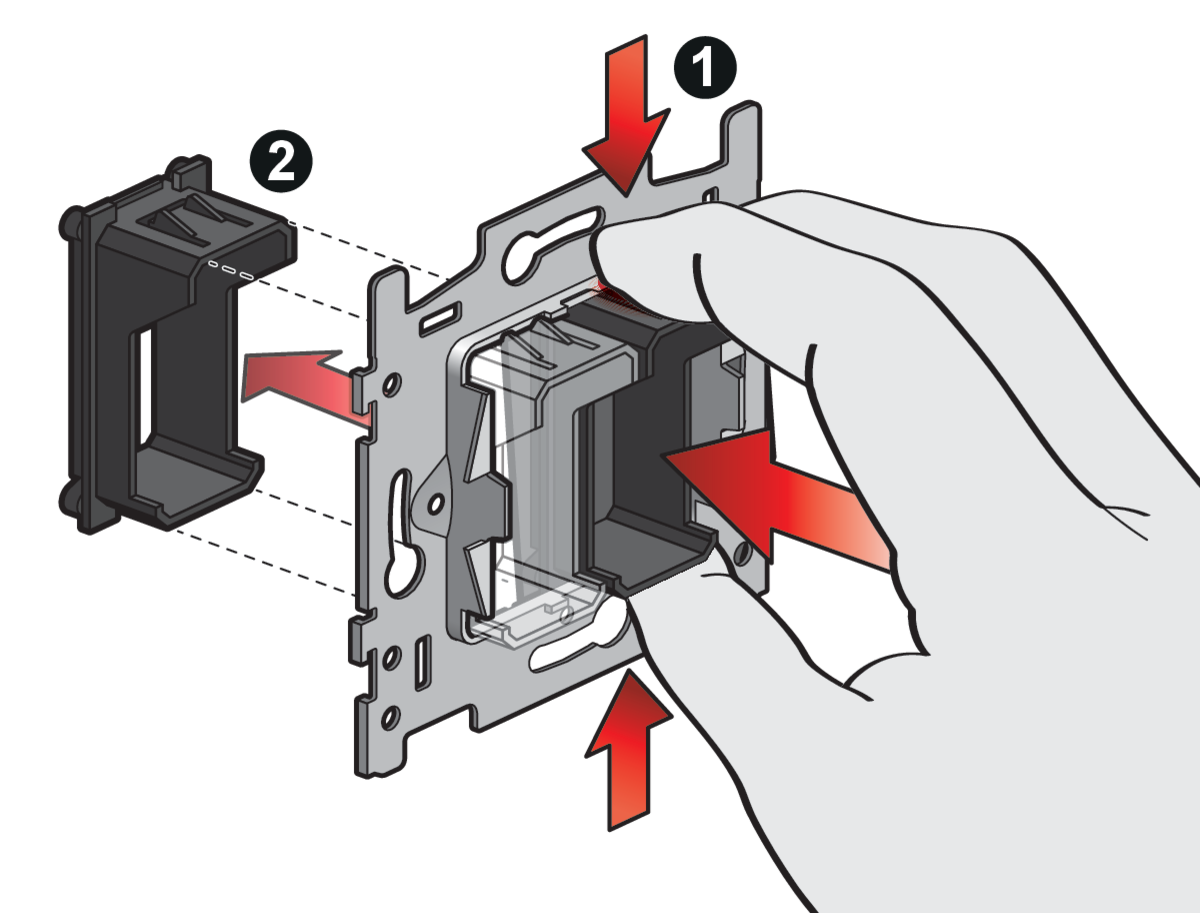

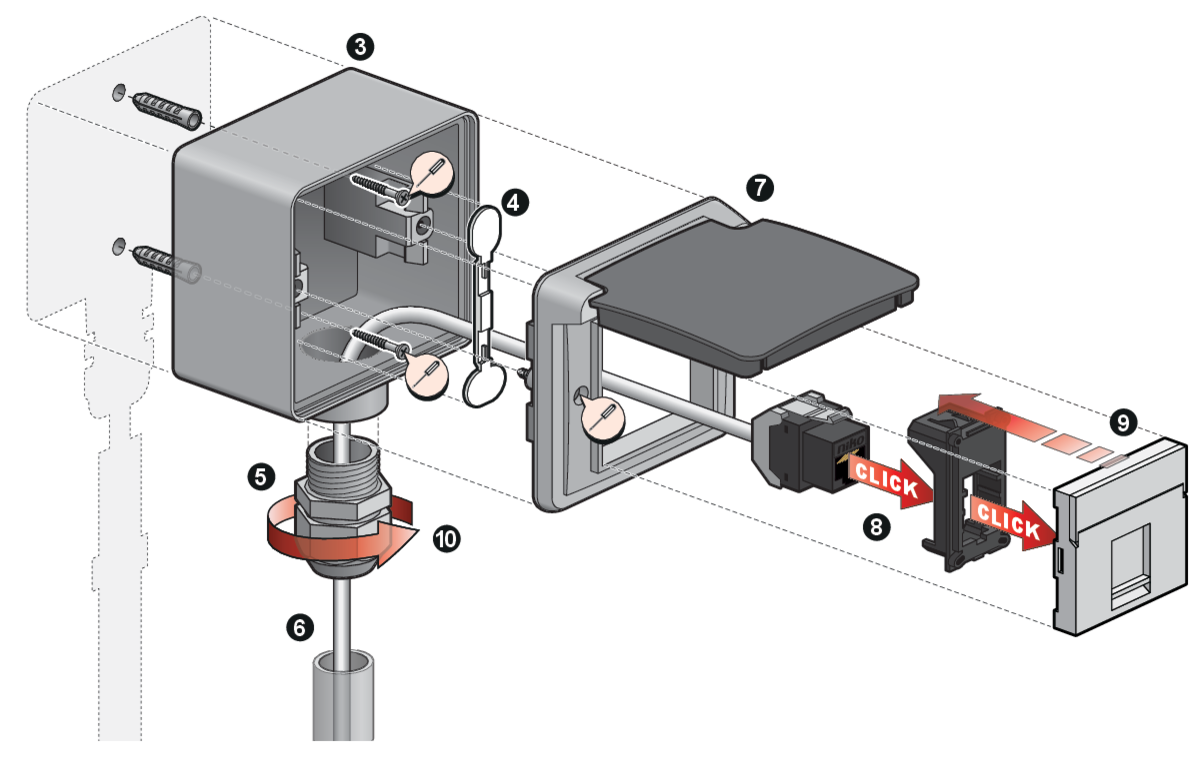

Adapterrahmen + UTP-Mechanismus
Produktinformationen
Dieses Online-Handbuch gilt für das/die unten aufgeführte(n) Produkt(e).
Suchen Sie die Artikelnummern auf products.niko.eu um detaillierte Spezifikationen, kompatible Artikel, Zertifikate, Informationen zur CE-Kennzeichnung und Verfügbarkeit usw. zu finden.
Bitte beachten Sie, dass einige Produkte in Ihrer Region möglicherweise nicht verfügbar sind.
Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung.
Niko erstellt seine Anleitungen mit größtmöglicher Sorgfalt und bemüht sich um deren Vollständigkeit, Richtigkeit und Aktualität. Dennoch können Mängel vorhanden sein. Niko kann dafür nicht haftbar gemacht werden, außer im Rahmen der gesetzlichen Bestimmungen. Bitte informieren Sie uns über eventuelle Mängel in den Anleitungen, indem Sie den Niko-Kundendienst unter support@niko.eu.
Rechtliche Informationen
Die Installation von Produkten, die dauerhaft zur elektrischen Anlage gehören werden und gefährliche Spannungen enthalten, muss gemäß den geltenden Vorschriften von einem anerkannten Installateur vorgenommen werden. Diese Gebrauchsanleitung muss dem Benutzer ausgehändigt werden. Die Gebrauchsanleitung ist den Unterlagen der elektrischen Anlage beizufügen und muss auch eventuellen neuen Besitzern ausgehändigt werden. Zusätzliche Exemplare erhalten Sie über die Website oder den Kundendienst von Niko.
Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Für Funkgeräte erklärt Niko llc, dass die Funkgeräte aus dieser Anleitung der Richtlinie 2014/53/EU entsprechen. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter https://www.niko.eu unter der Produktreferenz, falls zutreffend.
Sie dürfen dieses Produkt oder die mitgelieferten Batterien nicht über den normalen Hausmüll entsorgen. Bringen Sie Ihr ausgedientes Produkt zu einer anerkannten Sammelstelle. Genau wie Hersteller und Importeure spielen auch Sie eine wichtige Rolle bei Sortierung, Recycling und Wiederverwendung von ausgedienten elektrischen und elektronischen Geräten. Um die Entsorgung und Verarbeitung finanzieren zu können, hat die Regierung in bestimmten Fällen einen Recycling-Beitrag festgelegt, der im Kaufpreis dieses Produktes enthalten ist.
