353-750521
Montage
230 V – aus / DALI-Strom – aus
Schritt 1 | |
 |  |
a | |
 |  |
b | |
 | |
Schritt 2 | |
 | |
a | b |

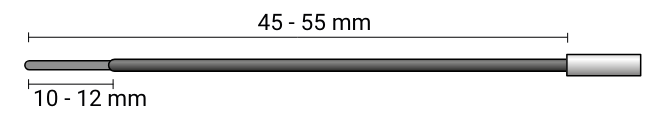

Verwenden Sie das Verkabelungsdiagramm, um die Drähte richtig anzuschließen.  |  |
Schritt 3 | |
| | |
 |  |
Schritt 4 | |
 * Eine Linsenabdeckung ist optional. Prüfen Sie die Kompatibilität in der Spezifikation der Linsenabdeckung auf www.niko.eu | |
Verkabelung
DALI-Strom – aus
Das Produkt dient als BMS-Melder in der folgenden Konfiguration:
Erfassungsbereich
Montagehöhe  | A Gehen  | B Quer  | C Frontal  | D Präsenz  |
|---|---|---|---|---|
2,5 m | ø 32 m | ø 28 m | ø 10 m | ø 8 m |
3,0 m | ø 37 m | ø 30 m | ø 8 m | ø 5 m |
3,5 m | ø 48 m | ø 42 m | ø 8 m | ø 6 m |
Gemessen nach EN/IEC 63180
App-Einstellungen
230 V – an / DALI-Strom – an
Laden Sie die App auf Google Play (Android) oder im App Store (iOS) herunter
Aktivieren Sie Bluetooth® auf Ihrem Mobilgerät.
Öffnen Sie die App „Niko Detector Tool“ auf Ihrem mobilen Gerät.
Ändern Sie die Einstellungen nach Belieben.
Einstellung | Leuchtkraft | Verzögerung | |
|---|---|---|---|
Werkseinstellungen | EIN/AUS schalten | 500 Lux | 15 Min. |
  |  |   |
BMS-Software-Einstellungen
DALI-Strom – an
Tabelle Speicherbank 2
Adresse | Beschreibung | Vorgabewert | Speicherart |
|---|---|---|---|
0x00 | Address and last accessible memory location | 0x03 | ROM |
0x01 | Indicator byte (manufacture definable) | 0x00 | beliebig |
0x02 | Memory bank lock byte (<>0x55 = Read Only else Read/Write) | 0xFF | RAM |
0x03 | PIR sensitivity segment A (MR, LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x04 | PIR sensitivity segment B (LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x05 | PIR sensitivity segment C (LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x06 | LUX range 0 = NORMAL, 0 – 1023 lux, 10 bit 1 = HIGH, 0 – 10360 lux, 14 bit | 0x00 | NVM |
0x07 | Bluetooth® communication 0 = enabled, 1 = disabled | 0x00 | NVM |
Der Melder wird neu gestartet, wenn die Bluetooth®-Kommunikation deaktiviert oder wieder aktiviert wird. Dies dauert etwa 100 - 500 ms.
LED-Verhalten
230 V – an / DALI-Strom – an
 | Grüne LED ständig an | Verbindung OK | |
 | Grüne LED pulsiert | Verbindung OK, Overrule an | |
 | Grüne LED blinkt | Aufwärmen* | Warten |
 | Rote LED leuchtet ständig | Fehler | Weitere Informationen:  Detector Tool-App |
 | Rote LED blinkt | Warnung | |
 | Blaue LED blinkt | Funktionstest aktiv |
* Wenn die Bluetooth®-Kommunikation deaktiviert ist, blinkt die grüne LED während der Aufwärmphase nicht.
Fehlersuche
Problem | Mögliche Ursache | Lösungsvorschlag |
|---|---|---|
Last schaltet nicht ein | Die Verkabelung ist nicht korrekt | Schauen Sie auf dem Schaltplan nach |
Das Umgebungslicht ist zu hell | Prüfen Sie die Einschaltschwellen-Helligkeit und erhöhen Sie den Wert, wenn nötig | |
Last schaltet nicht aus | Die Ausschaltverzögerung ist zu lang | Prüfen Sie die Ausschaltverzögerung und verkürzen Sie ggf. die Zeit |
Der Melder empfängt Fehlschaltungen | Prüfen Sie, ob es Objekte gibt, die eine Fehlauslösung verursachen könnten, und entfernen Sie diese aus dem Erfassungsbereich oder verringern Sie die Empfindlichkeit. | |
App kann sich nicht mit dem Melder verbinden | Bluetooth® wurde auf Ihrem Mobilgerät deaktiviert | Aktivieren Sie Bluetooth® auf Ihrem Mobilgerät. |
Produktinformationen
Dieser Link führt Sie zur Produktseite. Dort finden Sie detaillierte Spezifikationen, alle kompatiblen Artikel, Bescheinigungen über die CE-Kennzeichnung usw.
Dieses Online-Handbuch gilt für das/die folgende(n) Produkt(e):
353-750521 | Präsenzmelder P49LR, DALI-2, BMS, 32-37 m, für Unterputzdose, weiß
Maße
Haftungsausschluss
Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung.
Niko erstellt seine Anleitungen mit größtmöglicher Sorgfalt und bemüht sich um deren Vollständigkeit, Richtigkeit und Aktualität. Dennoch können Mängel vorhanden sein. Niko kann dafür nicht haftbar gemacht werden, außer im Rahmen der gesetzlichen Bestimmungen. Bitte informieren Sie uns über eventuelle Mängel in den Anleitungen, indem Sie den Niko-Kundendienst unter support@niko.eu kontaktieren.
Rechtliche Informationen
Support & Kontakt
Warnhinweise für die Installation
Die Installation von Produkten, die dauerhaft zur elektrischen Anlage gehören werden und gefährliche Spannungen enthalten, muss gemäß den geltenden Vorschriften von einem anerkannten Installateur vorgenommen werden. Diese Gebrauchsanleitung muss dem Benutzer ausgehändigt werden. Die Gebrauchsanleitung ist den Unterlagen der elektrischen Anlage beizufügen und muss auch eventuellen neuen Besitzern ausgehändigt werden. Zusätzliche Exemplare erhalten Sie über die Website oder den Kundendienst von Niko.
CE-Kennzeichnung
Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Für Funkgeräte erklärt Niko IIc, dass die Funkgeräte aus dieser Anleitung der Richtlinie 2014/53/EU entsprechen. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter https://www.niko.eu unter der Produktreferenz, falls zutreffend.
Umwelt
Sie dürfen dieses Produkt oder die mitgelieferten Batterien nicht über den normalen Hausmüll entsorgen. Bringen Sie Ihr ausgedientes Produkt zu einer anerkannten Sammelstelle. Genau wie Hersteller und Importeure spielen auch Sie eine wichtige Rolle bei Sortierung, Recycling und Wiederverwendung von ausgedienten elektrischen und elektronischen Geräten. Um die Entsorgung und Verarbeitung finanzieren zu können, hat die Regierung in bestimmten Fällen einen Recycling-Beitrag festgelegt, der im Kaufpreis dieses Produktes enthalten ist.
