353-600111

Montage

230 V – aus / DALI-Strom – aus

Schritt 1
a	b

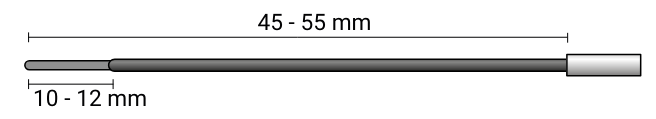

Verwenden Sie das Verkabelungsdiagramm, um die Drähte richtig anzuschließen.
Schritt 2
a
b
Schritt 3
* Eine Linsenabdeckung ist optional. Prüfen Sie die Kompatibilität in der Spezifikation der Linsenabdeckung auf www.niko.eu

Verkabelung

Dieses Produkt muss mit einem Leistungsschutzschalter von max. 16 A im elektrischen Schaltschrank gesichert werden. Der MCB-Wert ist durch nationale Installationsvorschriften begrenzt.

230 V – aus

Das Produkt dient als Standalone-Melder in der folgenden Konfiguration:

* Entfernen, wenn Sie den Kontakt als potenzialfreien Kontakt verwenden möchten.

Erfassungsbereich

Montagehöhe	A Gehen	B Quer	C Frontal
2,5 m	ø 13 m	ø 11 m	ø 3 m
3,0 m	ø 12 m	ø 12 m	ø 3 m

Gemessen nach EN/IEC 63180

App-Einstellungen

230 V – an / DALI-Strom – an

1. Laden Sie die App auf Google Play (Android) oder im App Store (iOS) herunter

2. Aktivieren Sie Bluetooth® auf Ihrem Mobilgerät.

3. Öffnen Sie die App „Niko Detector Tool“ auf Ihrem mobilen Gerät.

4. Ändern Sie die Einstellungen nach Belieben.

LED-Verhalten

230 V – an / DALI-Strom – an

	Grüne LED ständig an	Verbindung OK
	Grüne LED pulsiert	Verbindung OK, Overrule an
	Grüne LED blinkt	Aufwärmen*	Warten
	Rote LED leuchtet ständig	Fehler	Weitere Informationen:
	Rote LED blinkt	Warnung
	Blaue LED blinkt	Funktionstest aktiv

* Wenn die Bluetooth®-Kommunikation deaktiviert ist, blinkt die grüne LED während der Aufwärmphase nicht.

Fehlersuche

Produktinformationen

Dieser Link führt Sie zur Produktseite. Dort finden Sie detaillierte Spezifikationen, alle kompatiblen Artikel, Bescheinigungen über die CE-Kennzeichnung usw.

Dieses Online-Handbuch gilt für das/die folgende(n) Produkt(e):

• 353-600111 | Bewegungsmelder M42MR, 230 V, 12-13 m, für Unterputzdose, weiß

Maße

Haftungsausschluss

Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung.

Niko erstellt seine Anleitungen mit größtmöglicher Sorgfalt und bemüht sich um deren Vollständigkeit, Richtigkeit und Aktualität. Dennoch können Mängel vorhanden sein. Niko kann dafür nicht haftbar gemacht werden, außer im Rahmen der gesetzlichen Bestimmungen. Bitte informieren Sie uns über eventuelle Mängel in den Anleitungen, indem Sie den Niko-Kundendienst unter support@niko.eu kontaktieren.

Rechtliche Informationen

Support & Kontakt

Warnhinweise für die Installation

Die Installation von Produkten, die dauerhaft zur elektrischen Anlage gehören werden und gefährliche Spannungen enthalten, muss gemäß den geltenden Vorschriften von einem anerkannten Installateur vorgenommen werden. Diese Gebrauchsanleitung muss dem Benutzer ausgehändigt werden. Die Gebrauchsanleitung ist den Unterlagen der elektrischen Anlage beizufügen und muss auch eventuellen neuen Besitzern ausgehändigt werden. Zusätzliche Exemplare erhalten Sie über die Website oder den Kundendienst von Niko.

CE-Kennzeichnung

Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Für Funkgeräte erklärt Niko IIc, dass die Funkgeräte aus dieser Anleitung der Richtlinie 2014/53/EU entsprechen. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter https://www.niko.eu unter der Produktreferenz, falls zutreffend.

Umwelt

Sie dürfen dieses Produkt oder die mitgelieferten Batterien nicht über den normalen Hausmüll entsorgen. Bringen Sie Ihr ausgedientes Produkt zu einer anerkannten Sammelstelle. Genau wie Hersteller und Importeure spielen auch Sie eine wichtige Rolle bei Sortierung, Recycling und Wiederverwendung von ausgedienten elektrischen und elektronischen Geräten. Um die Entsorgung und Verarbeitung finanzieren zu können, hat die Regierung in bestimmten Fällen einen Recycling-Beitrag festgelegt, der im Kaufpreis dieses Produktes enthalten ist.
