Hardware Manual Fuse Switch Disconnectors
English Danish Dutch French German Slovak Swedish Polish
English Danish Dutch French German Slovak Swedish Polish

Installation af TYTAN® II

Installationen skal udføres af en autoriseret installatør og i overensstemmelse med den lokale netvirksomheds bestemmelser.

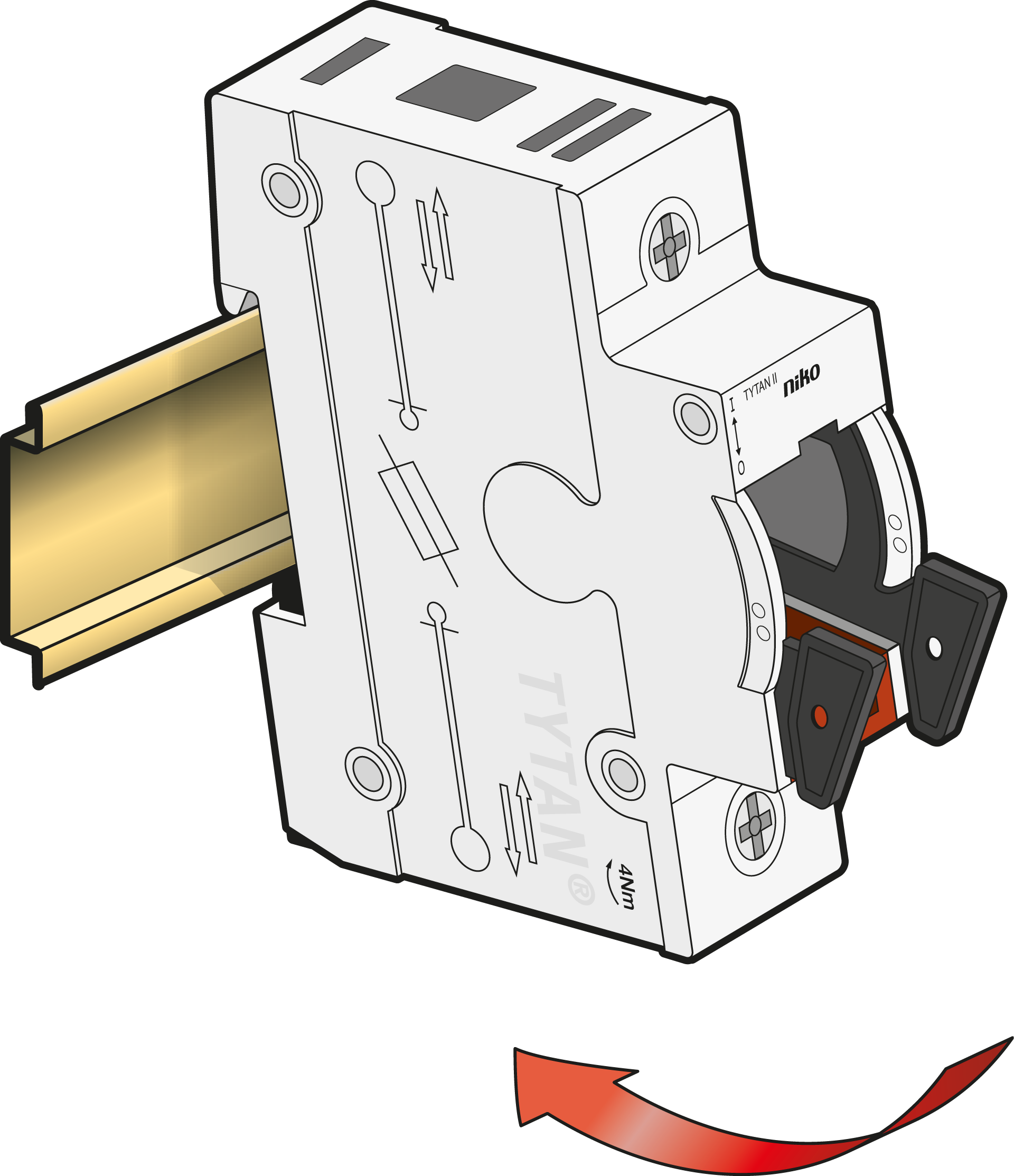

Trin 1

Klik på DIN-skinnen i henhold til IEC/EN 60715.

  • Vær opmærksom på den nominelle samtidighedsfaktor (RDF) i henhold til IEC/EN 61439-1.

  • Det anbefales at montere et magasin med sikringsskuffer på DIN-skinnen ved siden af gruppeafbryderen, så reservesikringskuffer er let tilgængelige. Ved at udskifte en sprunget sikring med en reservesikringsskuffe undgår man at røre ved den varme sikring.

Installation

Trin 2

Anvend kun passende kabler:

  • Kobber

  • Massive, flertrådede eller fleksible

  • Lederkvadrat 1,5 – 35 mm2

Afisoler lederene. Anvend ledningstyller til fleksible ledere.

Installation

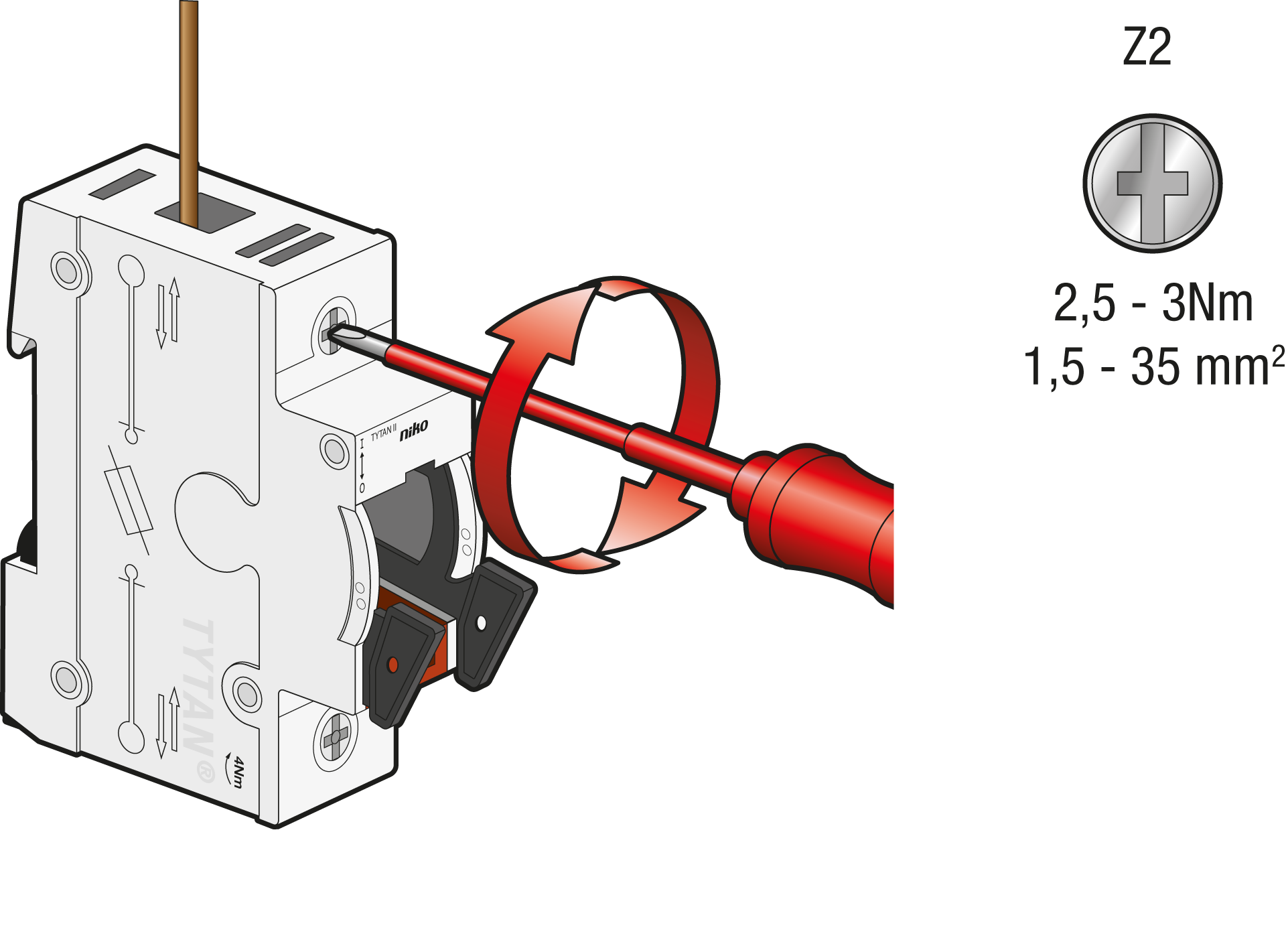

Trin 3

Tilslut forsyningen (tilgang) i bunden af gruppeafbryderen og belastningen (afgang) øverst. Tilspænd klemmerne med maksimalt 3 Nm, ved brug af en PZ2 skruetrækker.

Følg forbindelsesskemaet for at forbinde ledningerne korrekt. For det maksimale antal ledere, der kan tilsluttes i klemmerne, se tabellen nedenfor.

tytan

Sørg for at forbinde gruppeafbryderen korrekt. Belastningssiden (afgang) er den side, hvor sikringerne er tilsluttet installation. Forsyningssiden (tilgang) er den side, hvor strømmen tilsluttes. Forkert tilslutning kan medfører risiko for elektrisk stød. Forsyningen (tilgang) skal altid være i bunden.

Maksimalt antal ledere

Brug tabellen nedenfor til at afgøre det maksimale antal ledere, der kan tilsluttes:

Maksimalt antal ledere

Lederens kvadrat

4

1,5 mm2

4

2,5 mm2

4

4 mm2

3

6 mm2

2

10 mm2

2

16 mm2

1

25 mm2

1

35 mm2

Trin 4

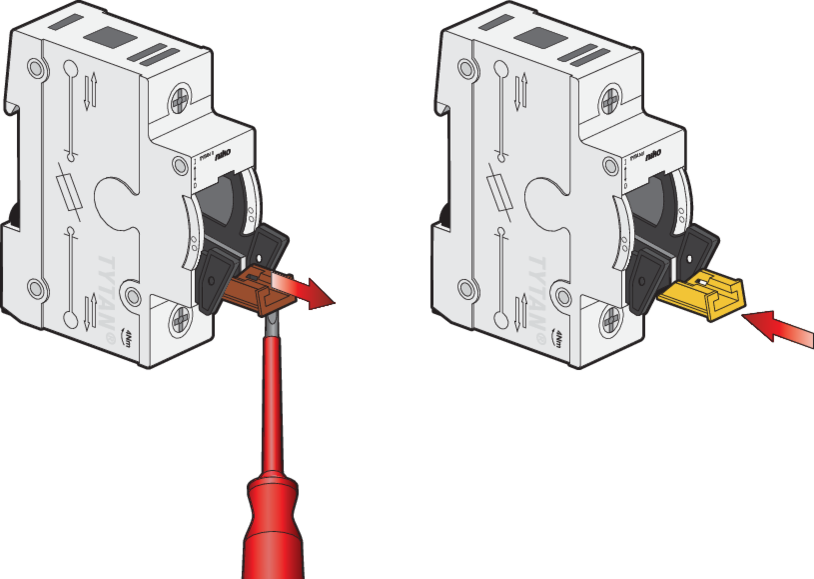

a. Monter en kodeindsats i den korrekte farve svarende til den anvendte sikring.


https://s3-eu-west-1.amazonaws.com/guideimages/Manuals/Tytan/961-0010300_TG006.png

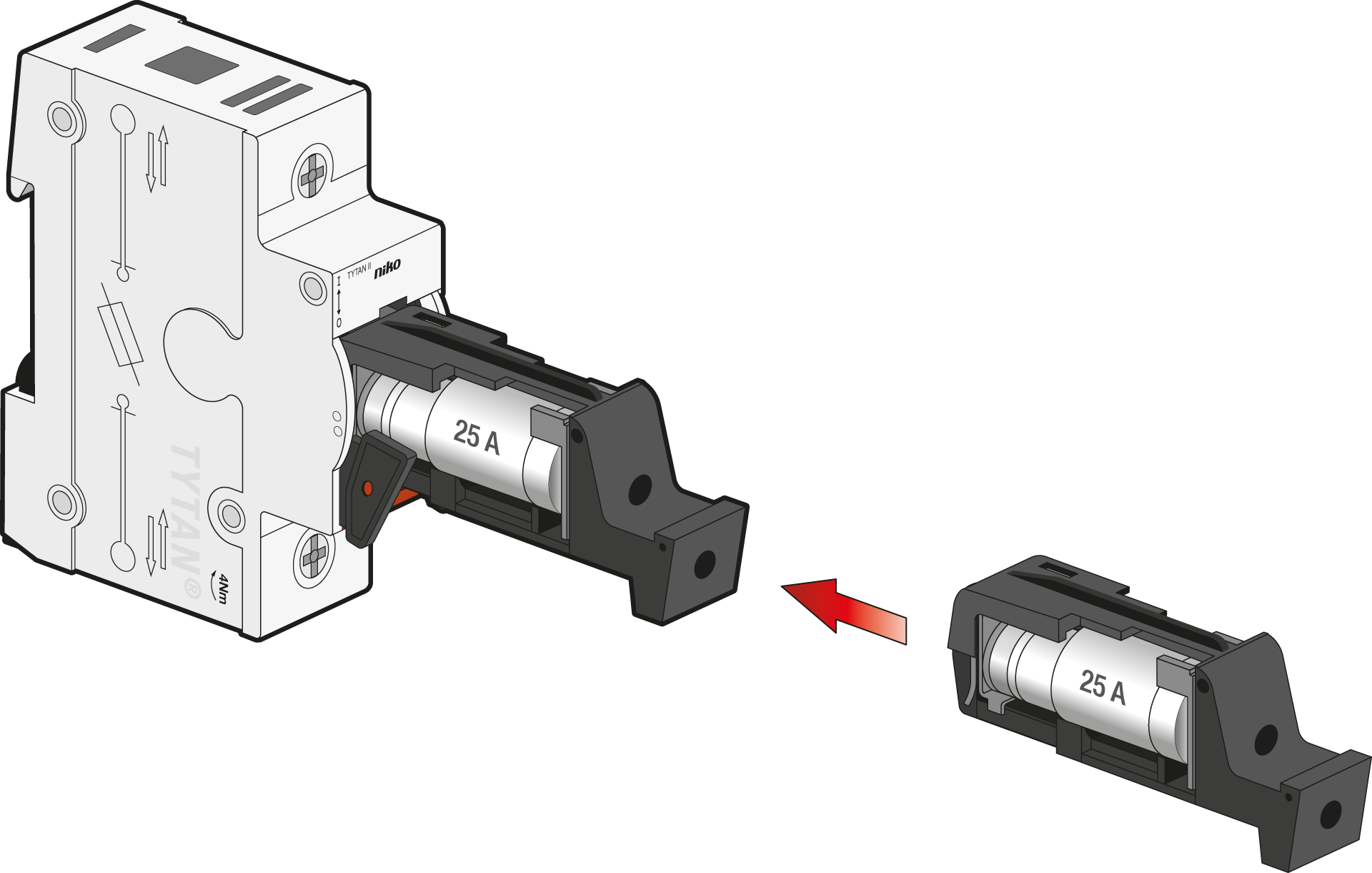

b. Sæt sikringsskuffen med sikring i.


https://s3-eu-west-1.amazonaws.com/guideimages/Manuals/Tytan/961-0010300_TG003.png

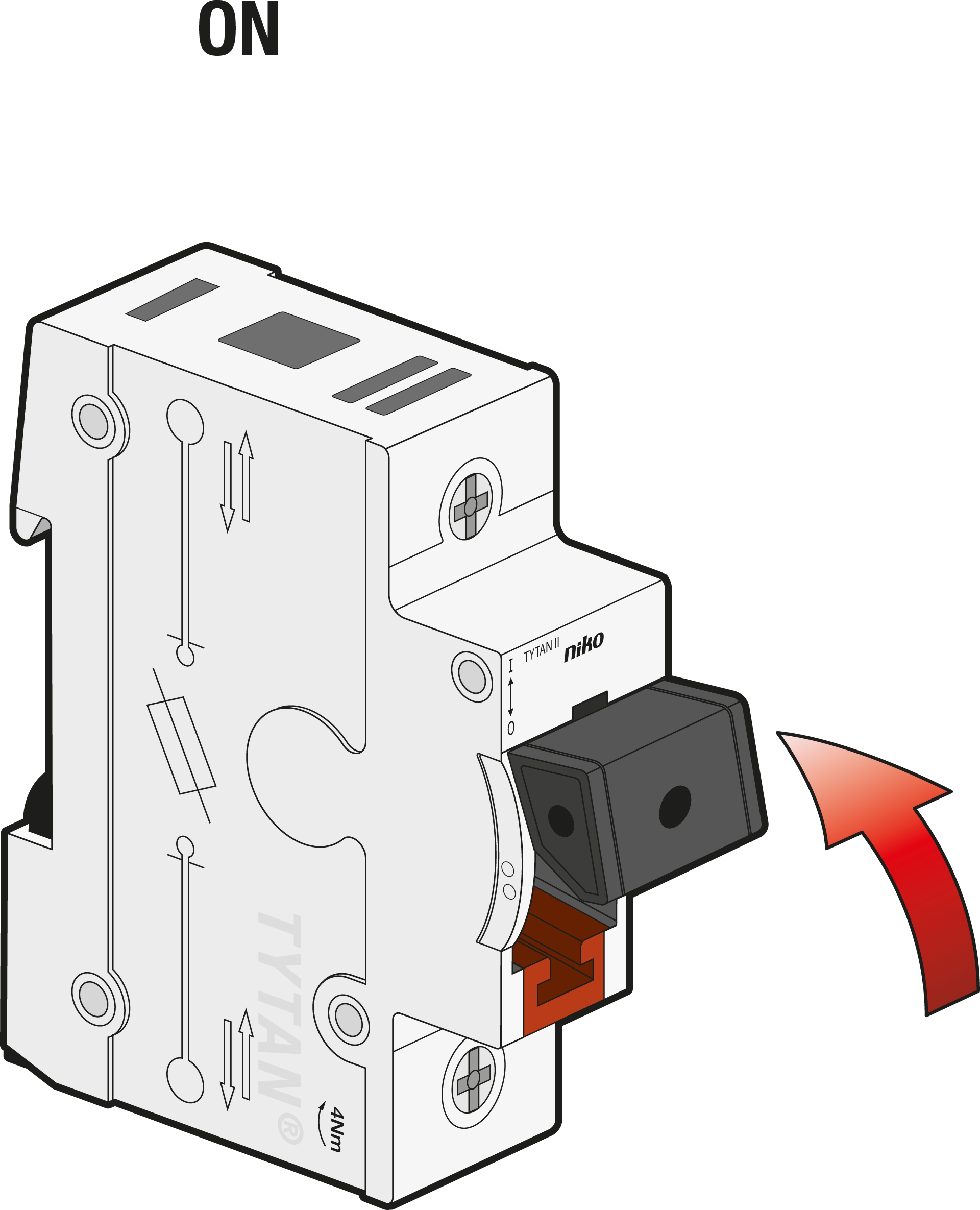

Trin 5

Indkobl.

Installation

Trin 6

Kontroller gruppeafbryderen indenfor 24 timer efter idriftssættelse:

  • Den gennemsnitlige driftstemperatur skal være mindre end eller lig 35 °C.

  • Klemmerne er tilspændt med maksimalt 3 Nm.
