Installation af TYTAN® I

Installationen skal udføres af en autoriseret installatør og i overensstemmelse med den lokale netselskabs bestemmelser.

Trin 1

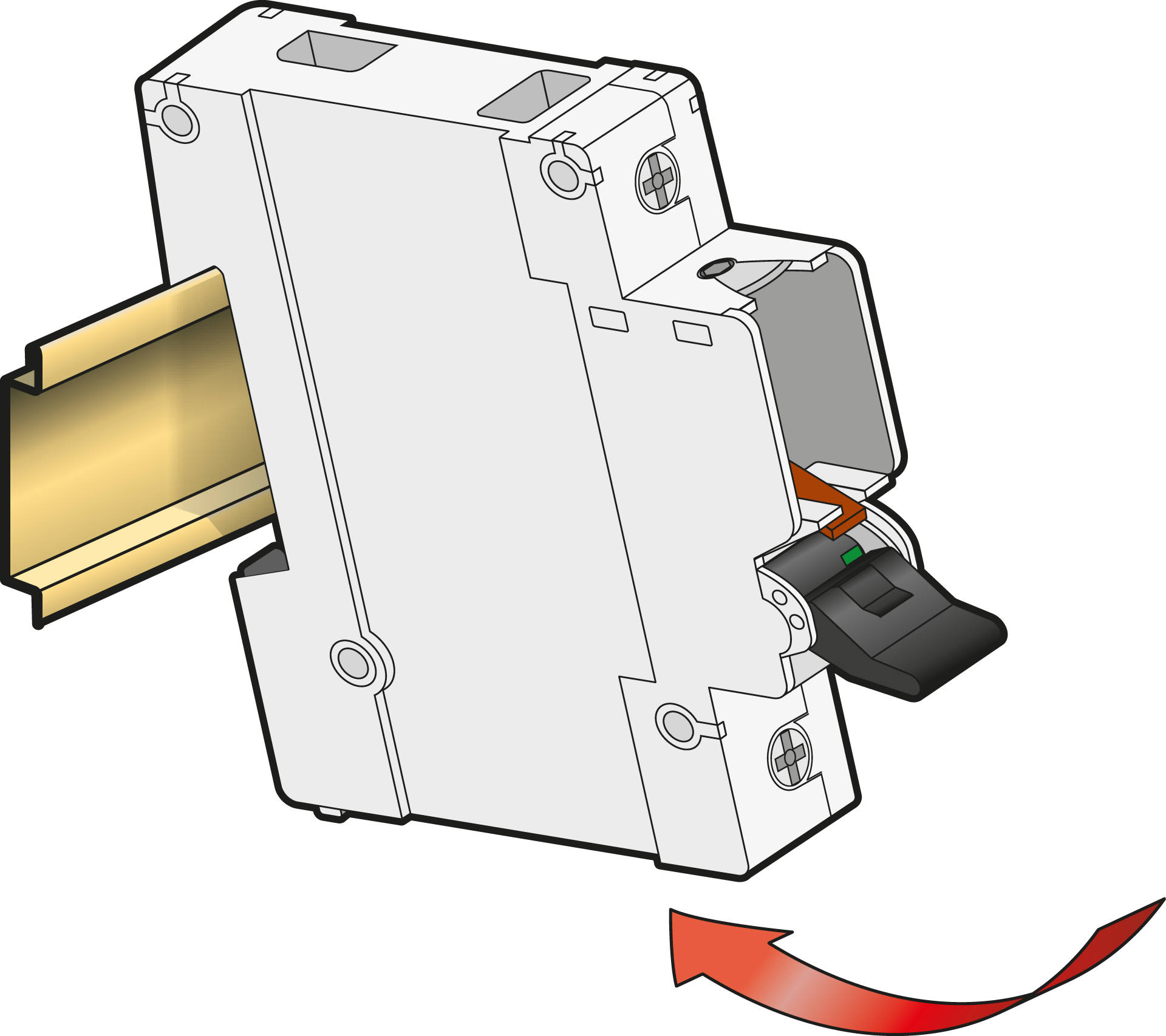

Klik gruppeafbryderen på DIN-skinnen i henhold til IEC/EN 60715.

  • TYTAN® I skal altid monteres vandret.

  • Vær opmærksom på den nominelle samtidighedsfaktor (RDF) i henhold til IEC/EN 61439-1.

  • Det anbefales at montere et magasin med sikringesskuffer og sikringer (961-9210300) på DIN skinnen ved siden af gruppeafbryderen, så reservesikringskuffer og sikringer er let tilgængelige. Ved at udskifte en sprunget sikring med en komplet reserve sikringsskuffe undgår man at røre ved den varme sikring.

Installation

Trin 2

Brug kun passende ledere:

  • Kobber

  • Massive, flertrådede eller fleksible

  • Leder kvadrat 1,5 – 25 mm2 (maks. 2 x 10 mm2)

Afisoler lederne. Anvend ledningstyller til fleksible ledere.

Installation

Trin 3

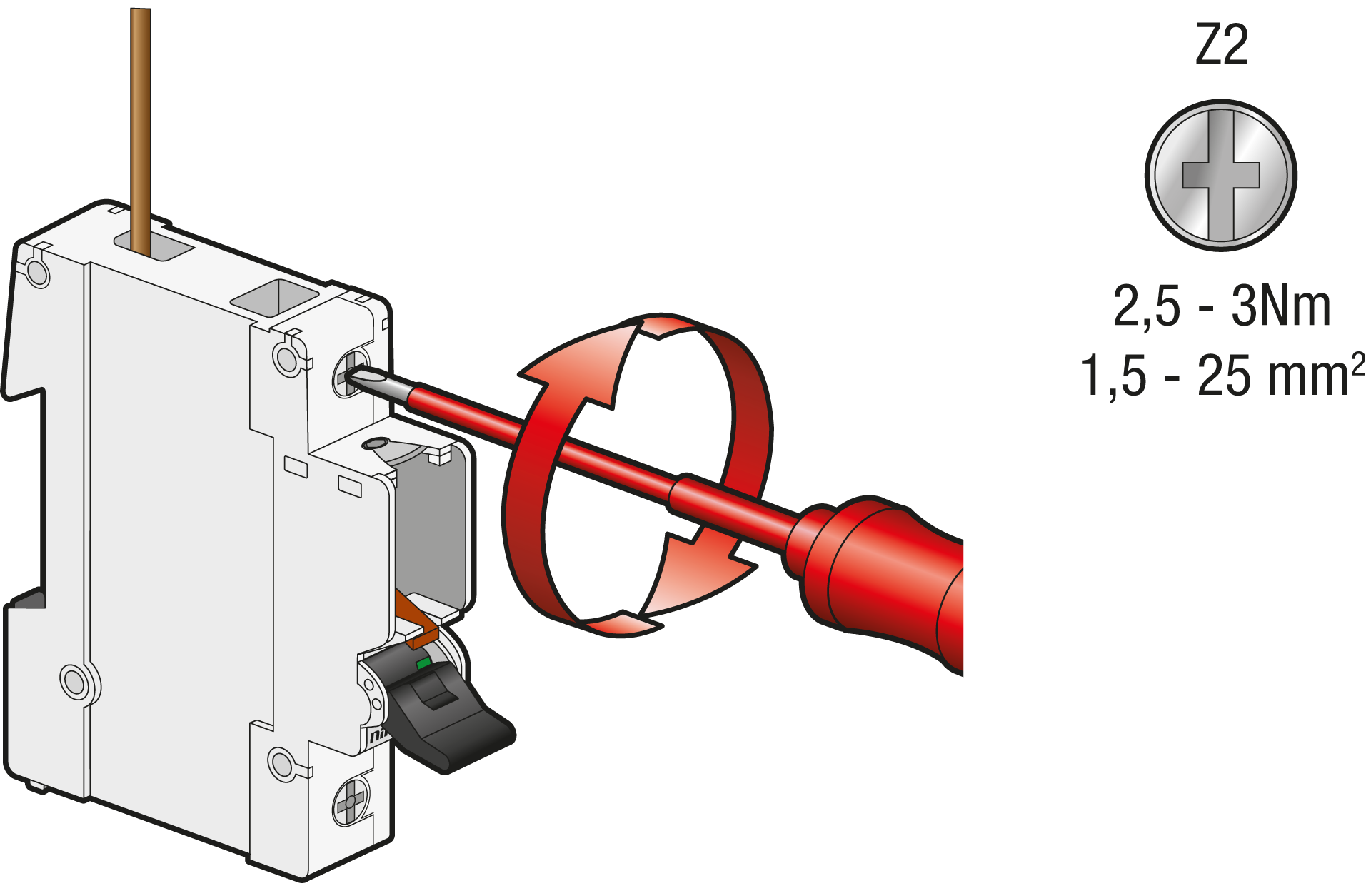

Tilslut forsyningen (tilgang) i bunden af gruppeafbryderen og belastningen (afgang) øverst. Tilspænd klemmerne med maksimalt 3 Nm, ved brug af en PZ2 skruetrækker.

Følg forbindelsesskemaet for at tilslutte lederne korrekt. For det maksimale antal ledere, der kan tilsluttes i klemmerne, se tabellen nedenfor.

tytan

Sørg for at forbinde gruppeafbryderen korrekt. Belastningssiden (afgang) er den side, hvor sikringerne er tilsluttet installation. Forsyningssiden (tilgang) er den side, hvor spændingen tilsluttes. Fejltilslutning kan medfører risiko for elektrisk stød. Forsyningen (tilgang) skal altid tilsluttes i bunden.

Maksimalt antal ledere i klemmerne

Maks. antal ledere

Ledernes kvadrat

4

1,5 mm2

4

2,5 mm2

4

4 mm2

3

6 mm2

2

10 mm2

1

16 mm2

1

25 mm2

Trin 4

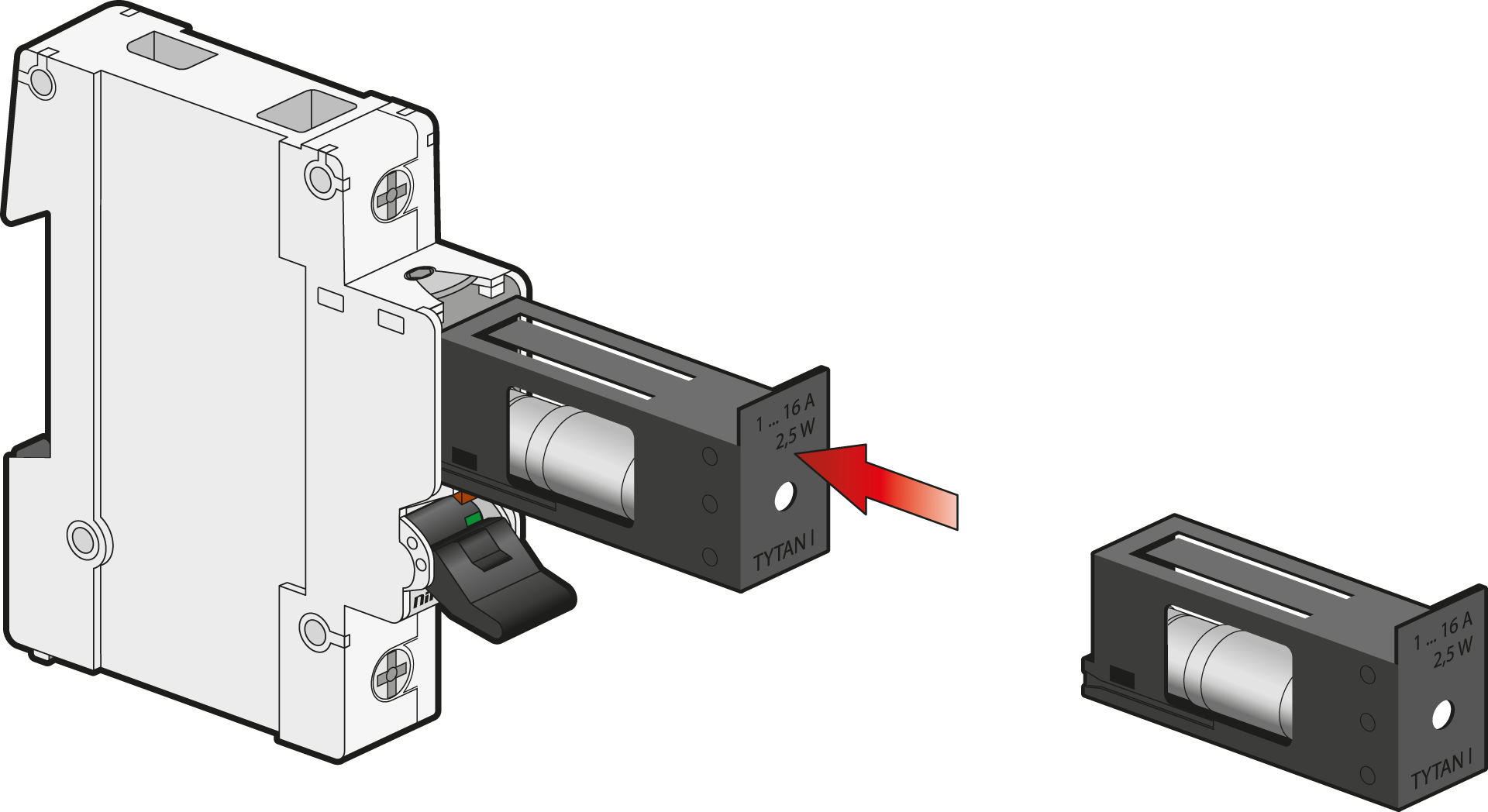

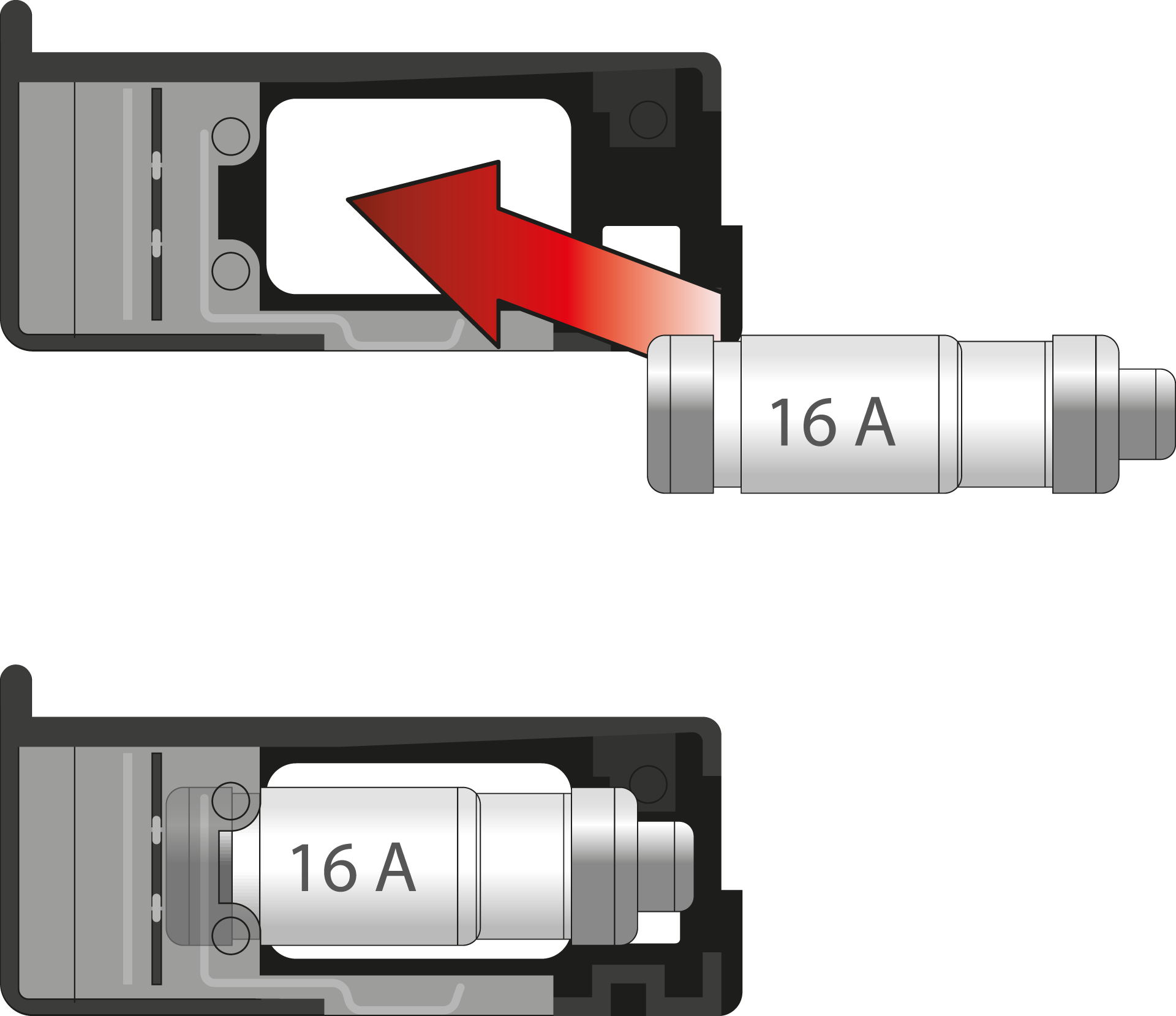

Sæt sikringen i sikringsskuffen (961-9210300).


Installation




Installation
Installation

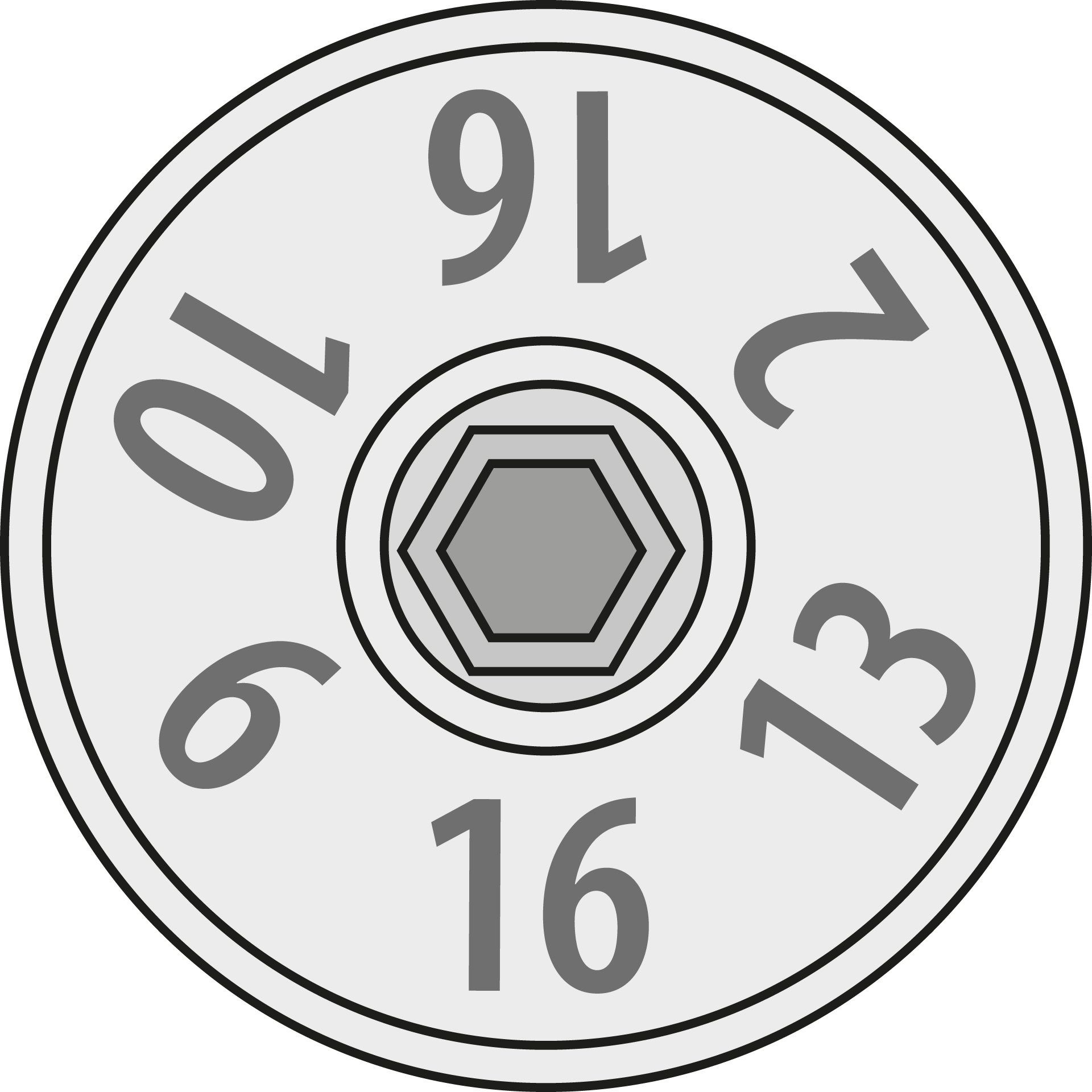

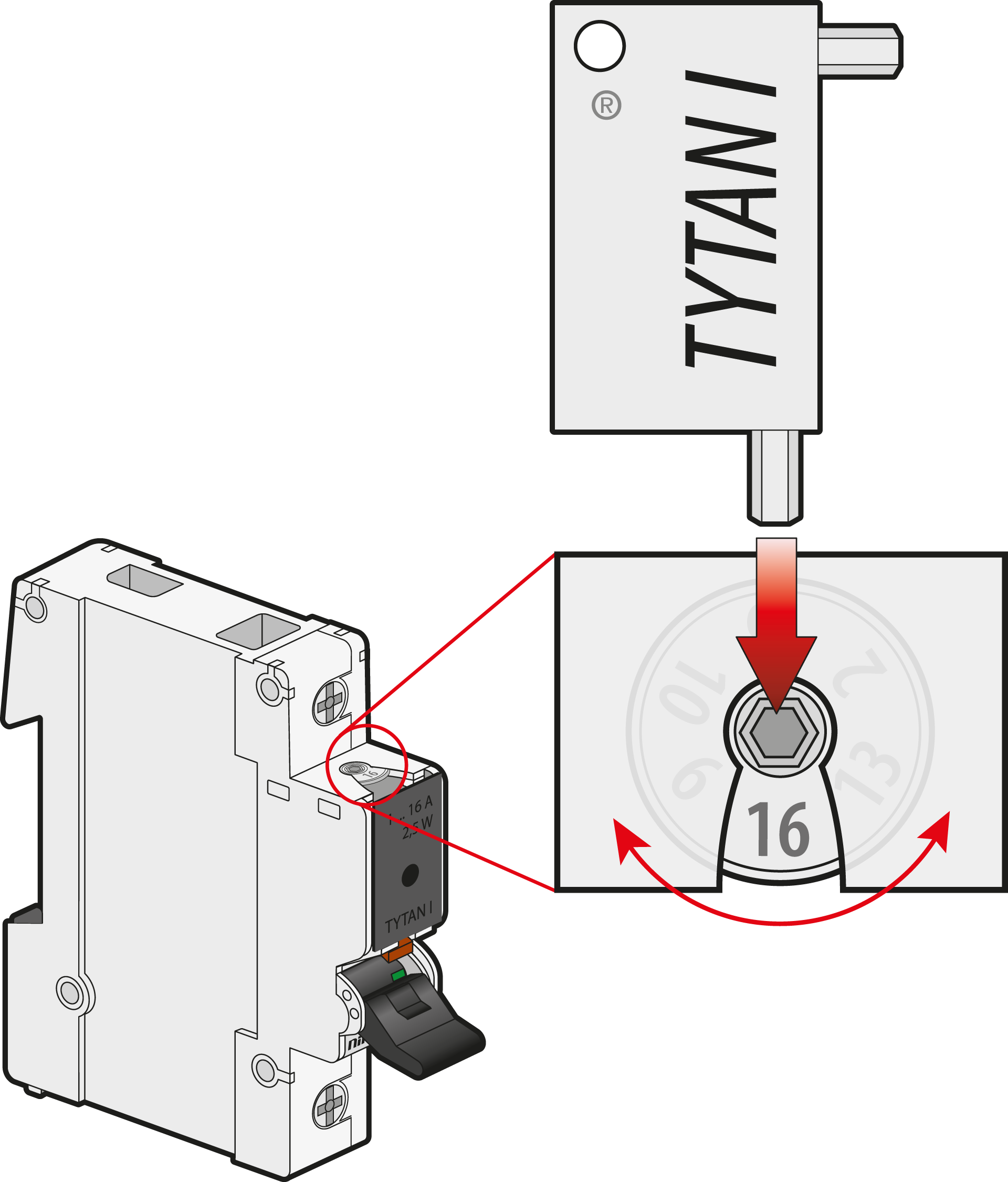

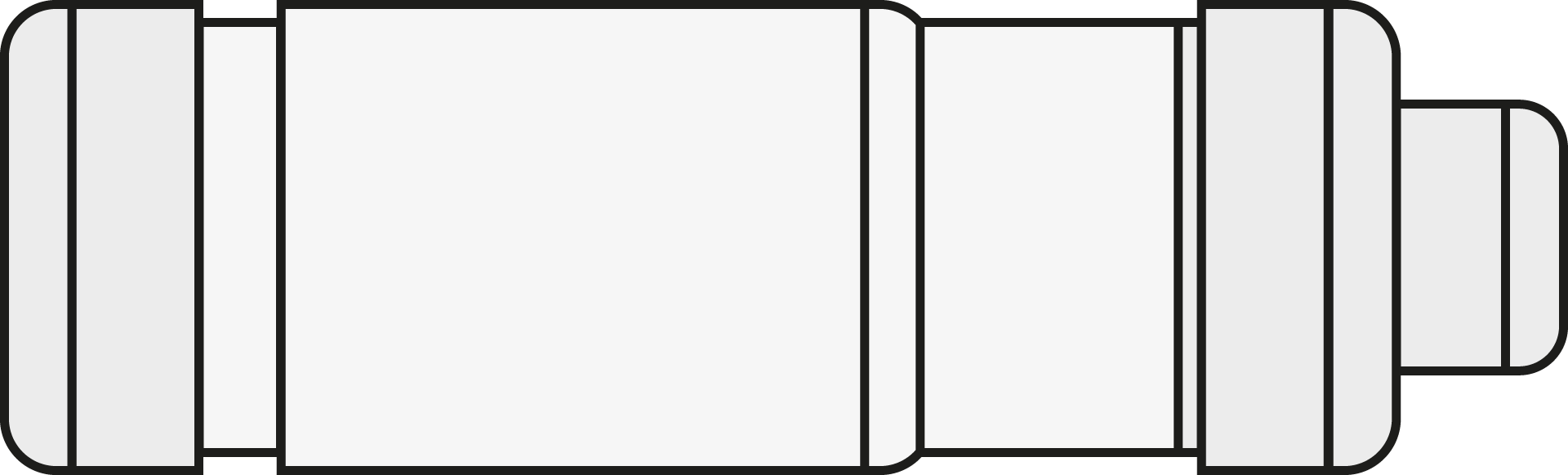

Indstil den korrekte værdi på drejehjulet øverst på gruppeafbryderen i henhold til den anvendte sikring:


2 A

4 A

6 A

10 A

13 A

16 A

https://s3-eu-west-1.amazonaws.com/guideimages/Manuals/Tytan/961-0110300_TG010.png
sikring
https://dam.nikocdn.eu/asset/166655/guideImage/961-0110300_TG014.png
https://dam.nikocdn.eu/asset/166656/guideImage/961-0110300_TG015.png
https://dam.nikocdn.eu/asset/166657/guideImage/961-0110300_TG016.png
https://dam.nikocdn.eu/asset/166658/guideImage/961-0110300_TG017.png
https://dam.nikocdn.eu/asset/166659/guideImage/961-0110300_TG018.png
https://dam.nikocdn.eu/asset/166660/guideImage/961-0110300_TG019.png
Installation
værdi

2

4

6

10

13

16

Trin 5

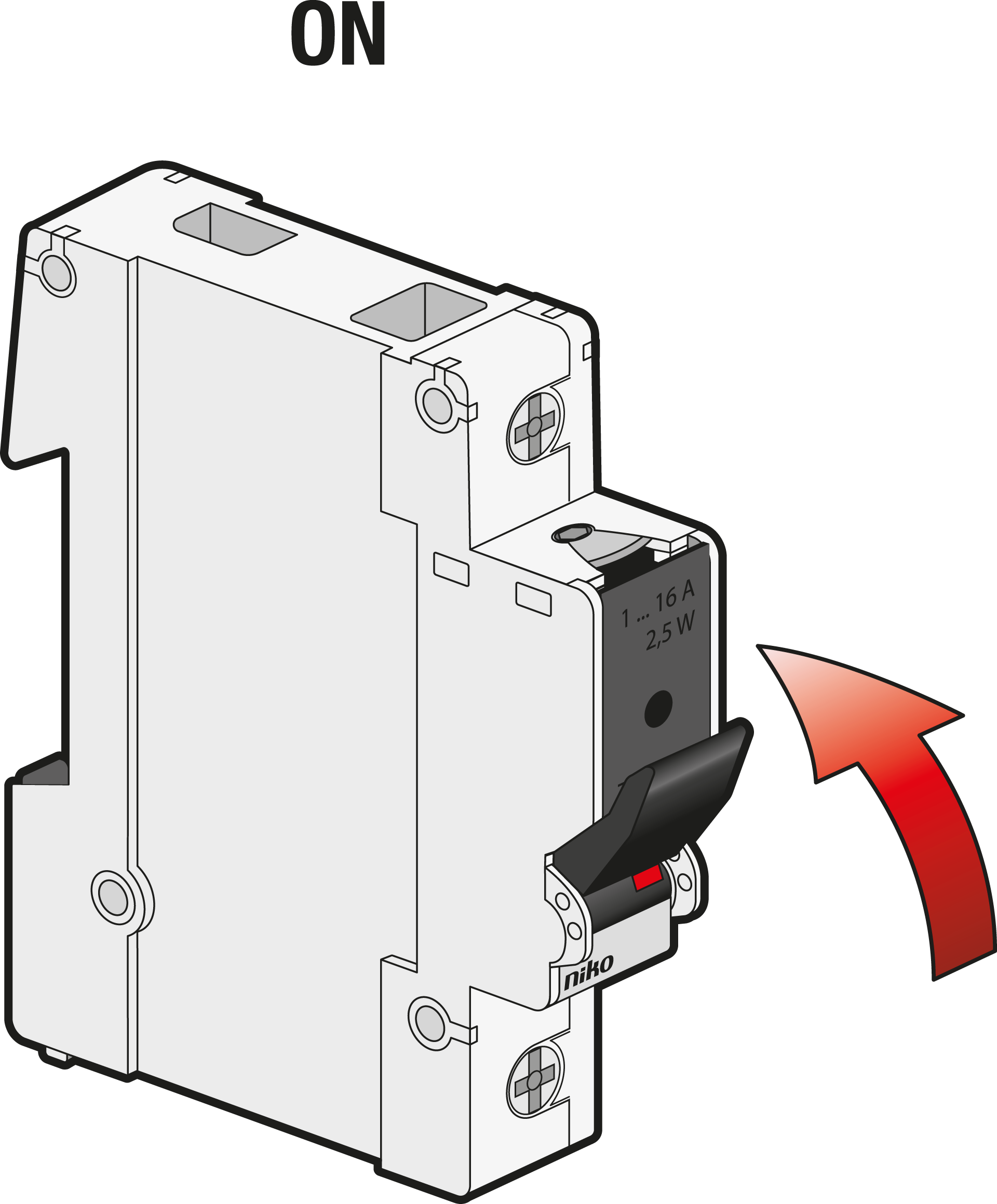

Indkobl gruppeafbryderen.

Installation

Trin 6

Kontroller gruppeafbryderen indenfor 24 timer efter idriftssættelse:

  • Den gennemsnitlige driftstemperatur skal være mindre eller lig 35 °C.

  • Klemmerne er tilspændt med maksimalt 3 Nm.
