310-02503-46
Installation
DALI effekt – sluk
*Ikke inkluderet i leveringen

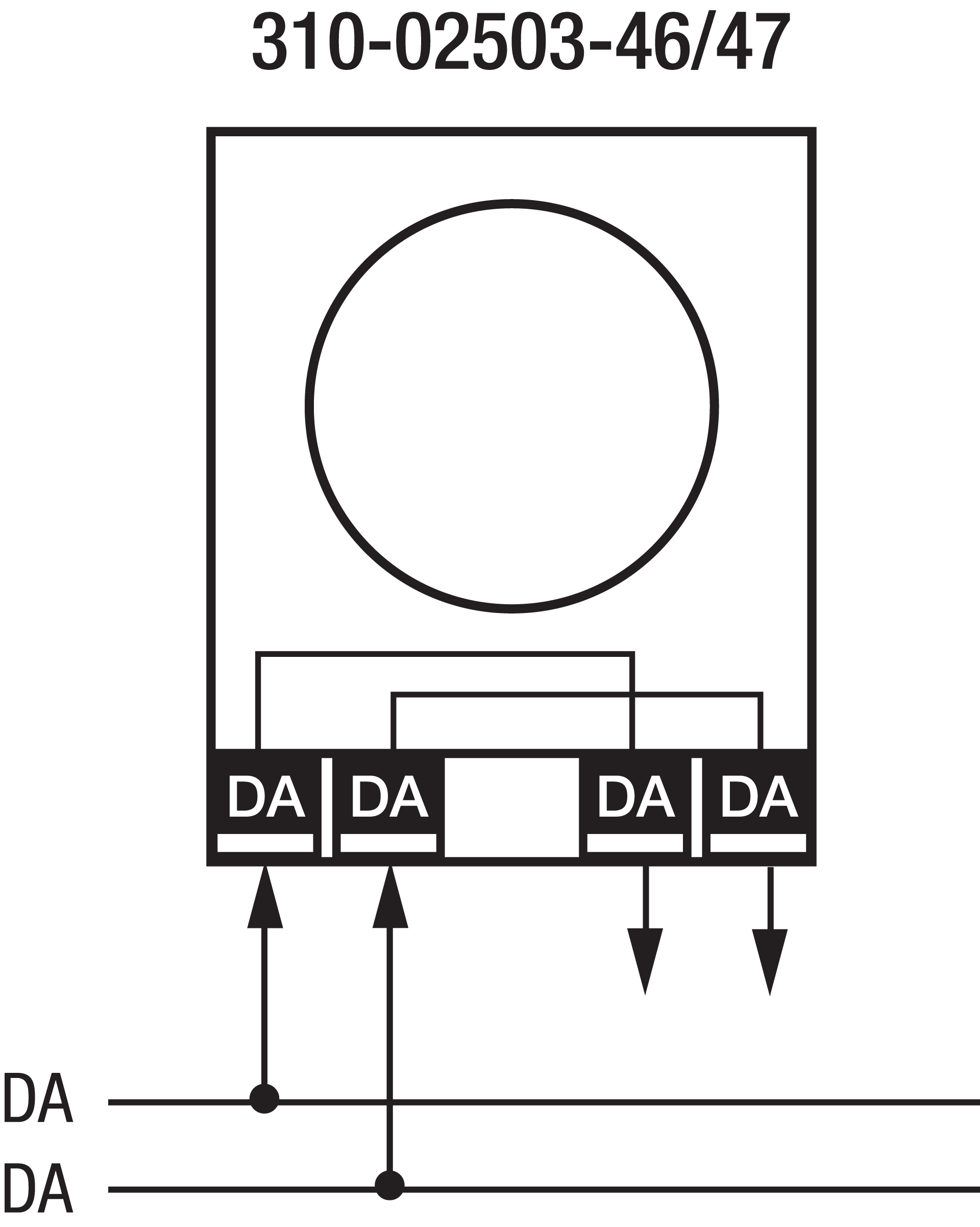

Ledningsføring

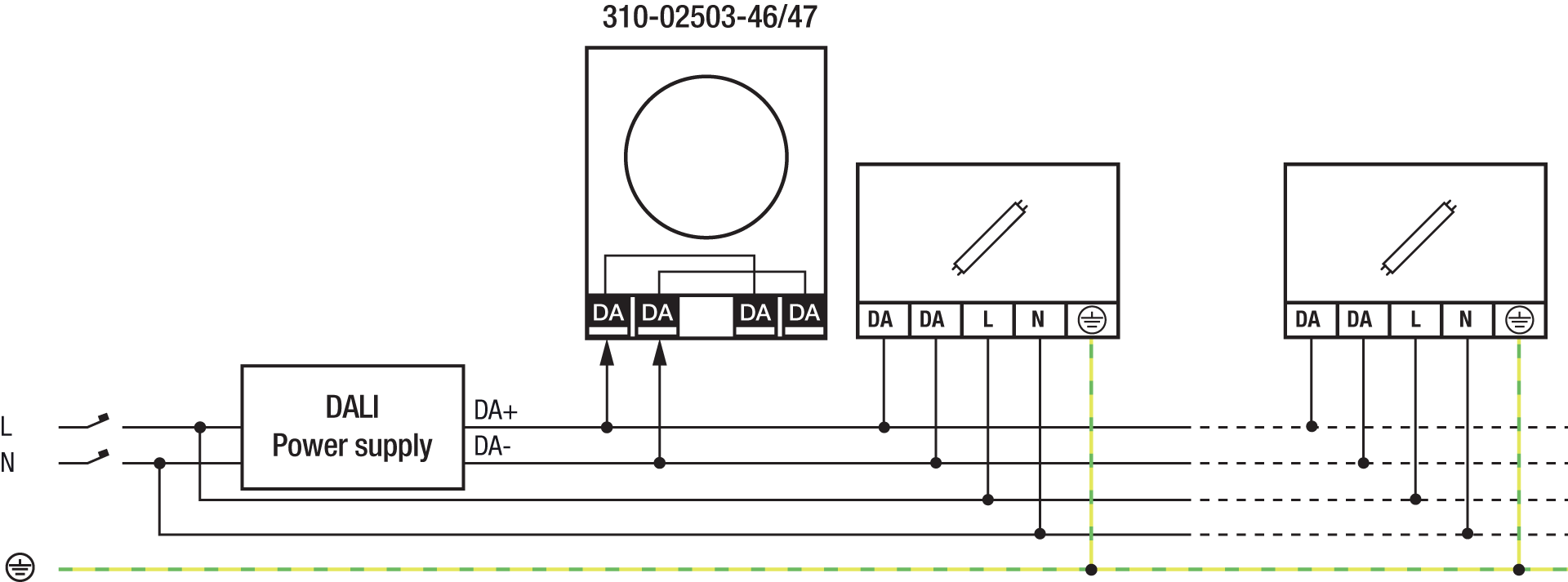

230 V – sluk / DALI effekt – sluk
Produktet kan bruges som stand-alone betjening (broadcast-funktion) i følgende konfiguration:
Produktet kan bruges i kombination med en DALI-2 BMS-applikationscontroller i følgende konfiguration:
Produktet kan bruges i kombination med Niko DALI-2 master sensorer i P48/M48 serierne i følgende konfiguration:
Relevante DALI-2 master sensorer
Relevante DALI-2 master sensorer | Monteringsmetode |
|---|---|
353-652421, 353-752421, 353-852411 | Påbygget montering |
353-651421, 353-751421 | Planforsænket (SnapFit) |
Funktion
Grundfunktion
Kort tryk på trykket vil tænde/slukke lyset
Drej trykket for at dæmpe lyset op/ned.
Når belysningen er tændt på trykket, er belysningen programmeret som dagslysstyring, medmindre belysningens programmering er indstillet til lysniveau hukommelse (tilgængeligt i nogen sensorer).
Avanceret funktion
Aktiver den avancerede funktion på DALI-2 drejecontrolleren:
Tryk i 1 sekund, indtil du hører feedback-lyden, og slip derefter.
Drej for at dæmpe lyset køligere eller varmere
Trykket vender tilbage til grundfunktionen efter 10 sekunders inaktivitet, eller når du trykker på knappen igen i 1 sekund.
Denne funktion gælder for alle zoner.
Den avancerede funktion er ikke tilgængelig i en stand-alone konfiguration (broadcast funktion).
Gå tilbage til standard dagslysstyring
Tryk i 12 sekunder, indtil du hører feedback-lyden to gange, og slip derefter.
Belysningen går tilbage til standard dagslysstyring.
Denne funktion bruges ofte, når et belysningsscenarie eller multizone er aktiveret.

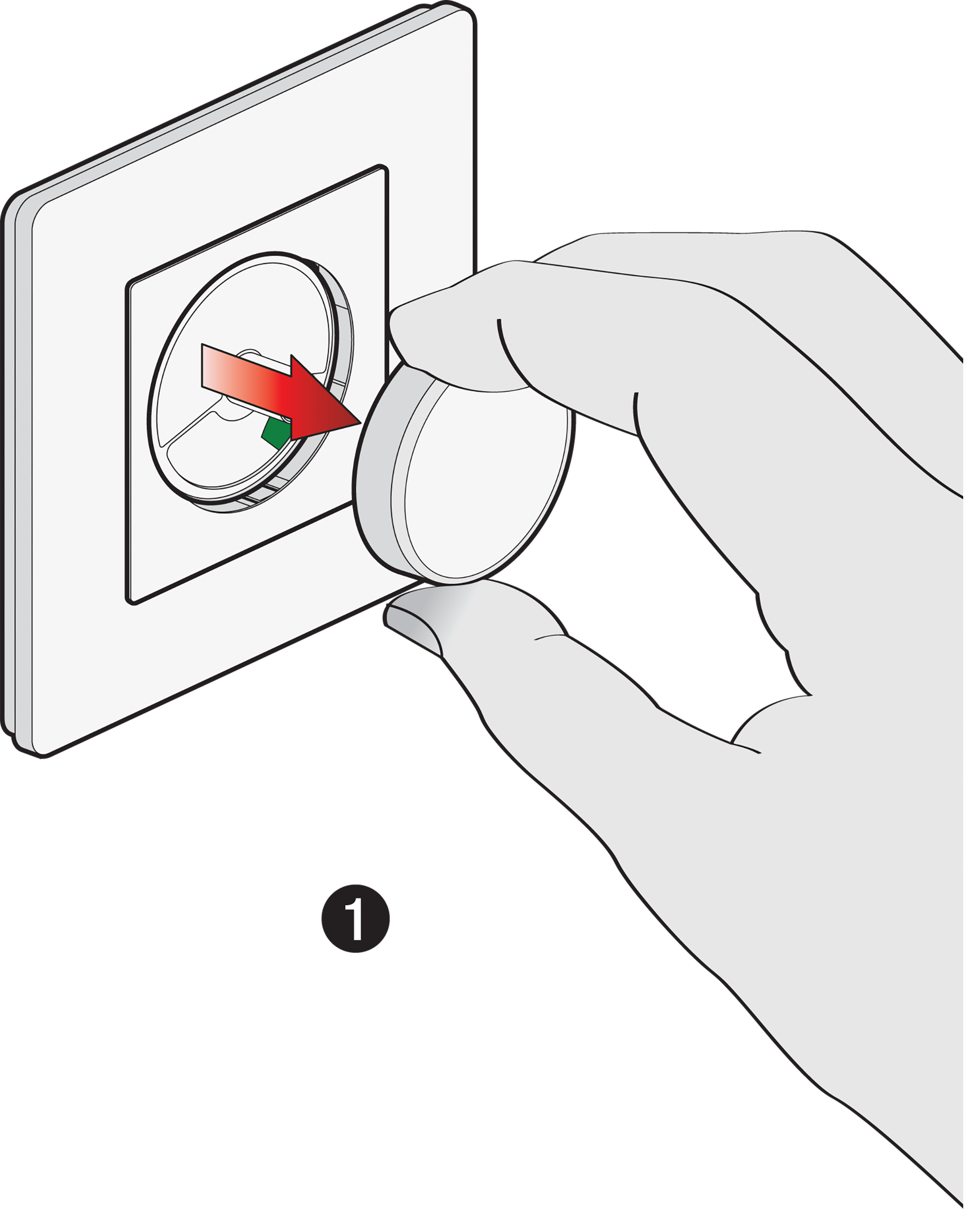

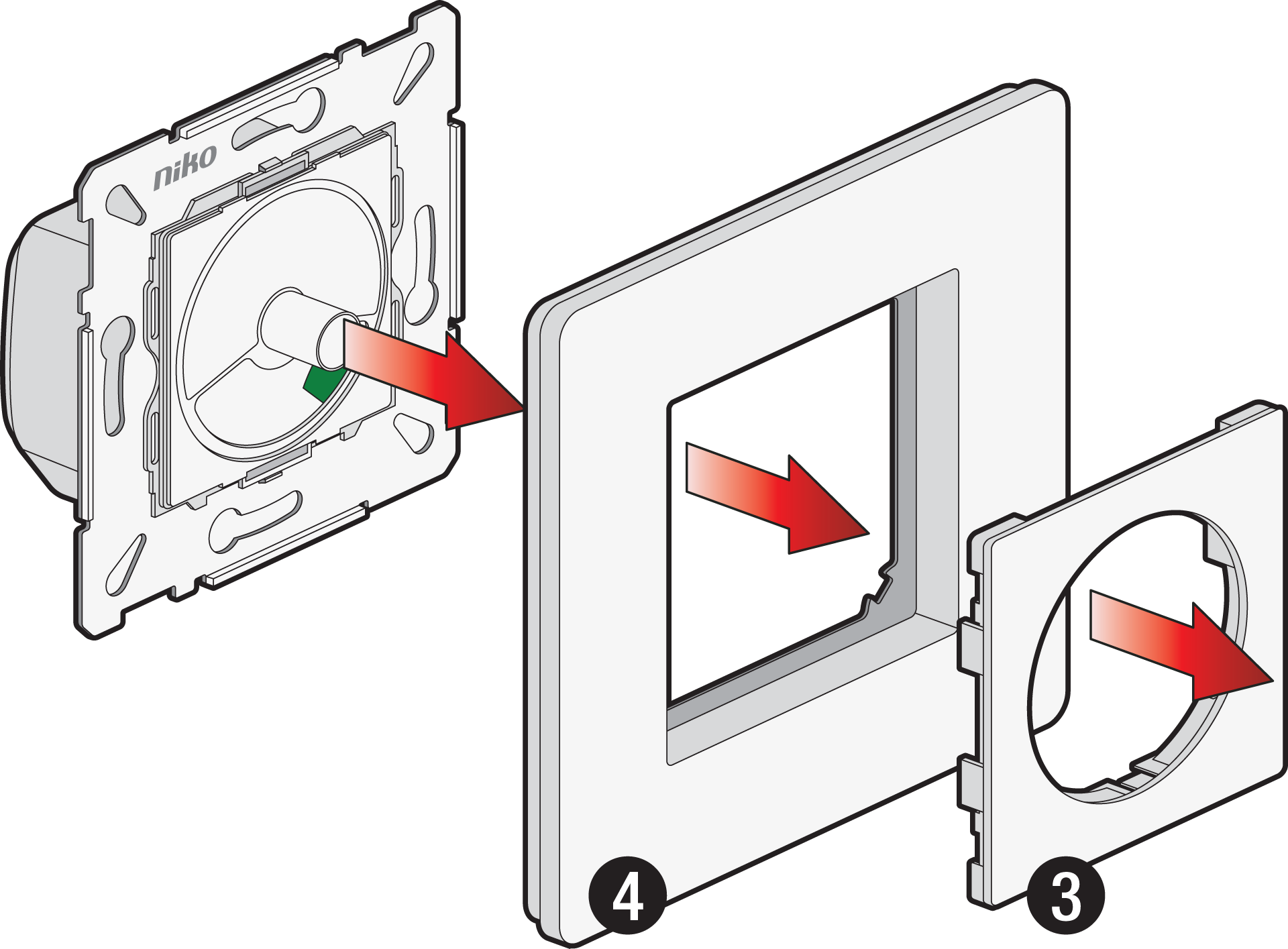

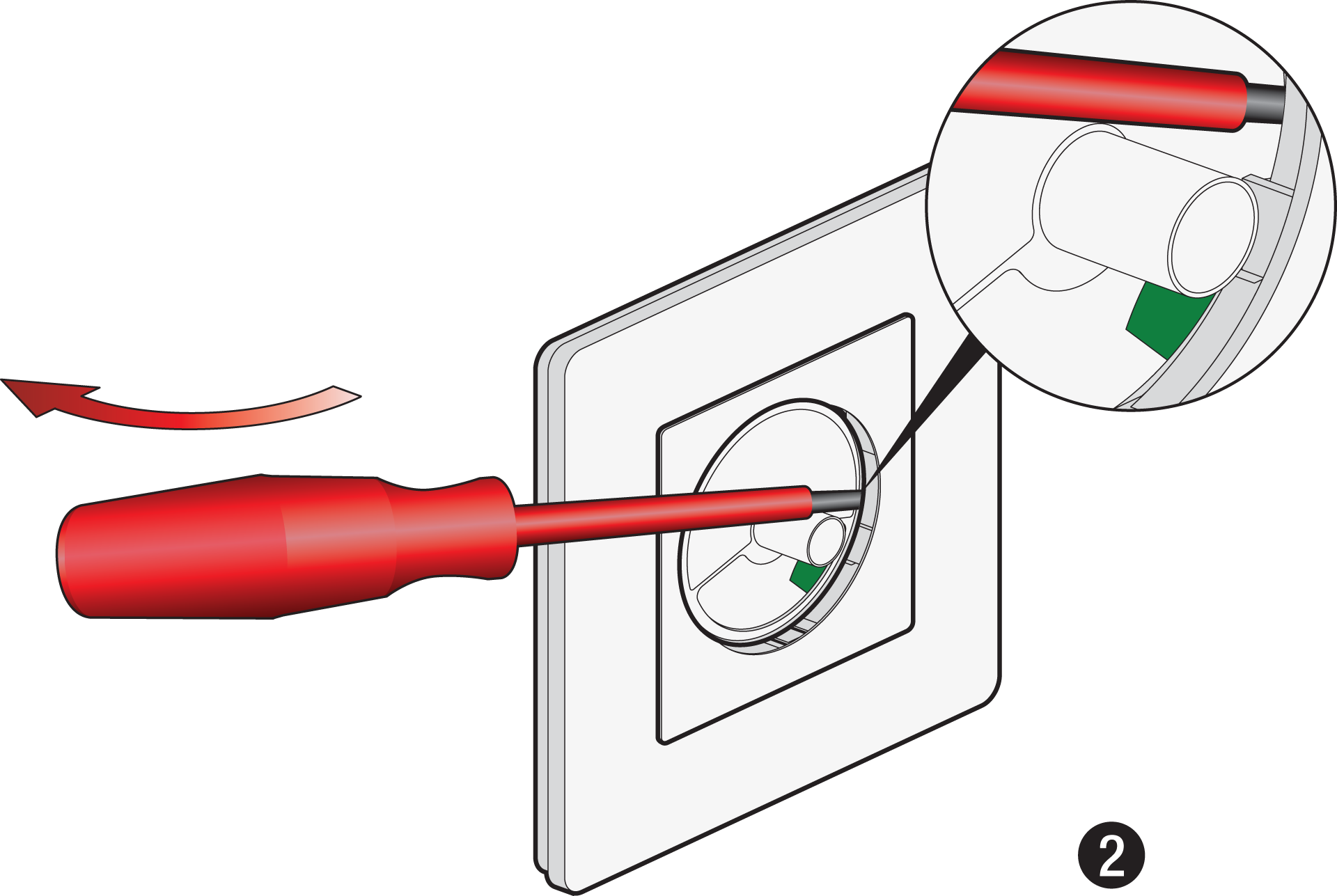

Demontering
DALI effekt – sluk
App-indstillinger
230 V – tændt / DALI effekt – tændt
Brug en af følgende konfigurationsmetoder:
Via DALI konfigurationssoftwaren, når den anvendes i et bygningsstyringssystem (BMS).
Via Niko detector tool app, når den anvendes i kombination med Niko sensorer i P48/M48 produktlinjen)
Du kan også bruge DALI-2 drejekontrol som en stand-alone enhed til tænd/sluk og dæmpe op/ned med standard indstillingerne (broadcast-funktion). I det tilfælde er konfiguration ikke nødvendig.
Niko detector tool app
Download appen fra Google Play (Android) eller App Store (iOS)
Aktiver Bluetooth® på din mobile enhed.
Åbn appen “Niko detector tool” på din mobile enhed.
Ændre indstillingerne som du ønsker.
  |  |   |
Fejlfinding
Problem | Mulig årsag | Løsningsforslag |
|---|---|---|
Belysningen tænder ikke | Ledningsføringen er ikke korrekt | Kontrollér tilslutningsdiagrammet |
DALI-2 drejekontrollen er ikke idriftsat i Niko detector tool app | Kontrollér eller idriftsæt DALI-2 drejekontrollen igen | |
Farvetemperatur kan ikke ændres | Der er ikke trykket på DALI-2 drejekontrollen i 1 sekund | Aktiver den avancerede funktion på DALI-2 drejekontrollen:
|
Armaturet er ikke en DT8-enhed i henhold til IEC 62386/209 | Udskift armaturet |
Produktinformation
Dette link fører dig til produktsiden. Der finder du detaljerede specifikationer, alle kompatible artikler, certifikater for CE-godkendelse osv.
Denne online manual gælder for følgende produkt(er):
310-02503-46 | DALI-2 drejekontrol, Exxact rammer, sekundær, hvid

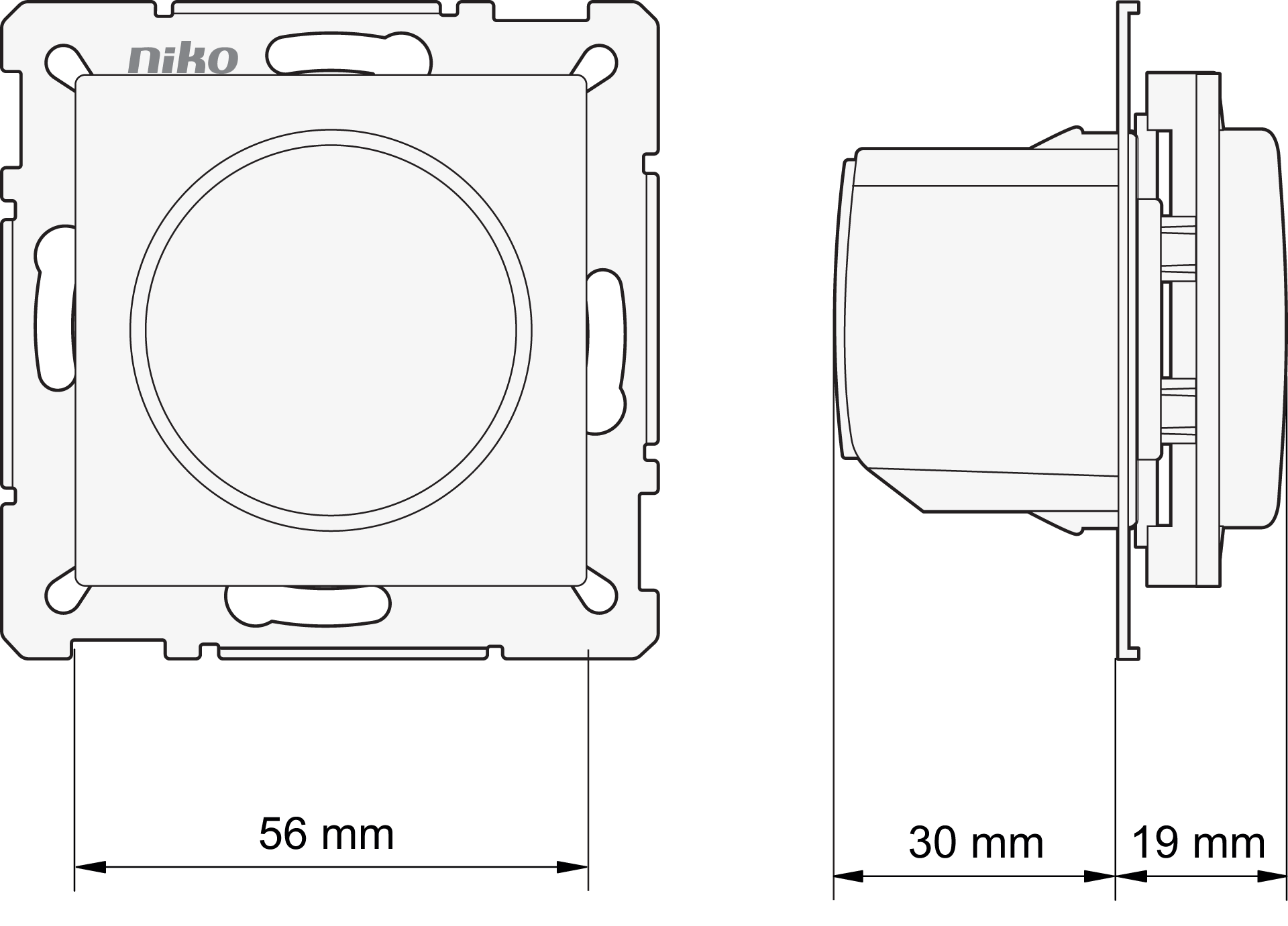

Dimensioner
