Hvad skal du bruge?
Niko-krav
Din Niko Home Control installation opfylder følgende krav:
-
Den har en controller II.
-
Den er konfigureret med den seneste programmeringssoftware.
Ekstra produkter
Du skal installere følgende ekstra produkter:
-
Et opvarmnings- eller kølemodul til Niko Home Control (550-00150).
-
Et relæmodul til Niko Home Control (550-00103 eller 550-00106) med mindst en ledig udgang, hvis du også har behov for at styre pumpegruppen
-
En termostat pr. zone:
-
En Digital black, 24 V (550-18000)
-
Termostat
-
Rocker og toggle til NHC (har en indbygget termostat)
-
Sense3 (har en indbygget termostat)
-
Tredjepartskrav
Dit system opfylder følgende krav:
-
Det er et gaskedelanlæg, der udelukkende understøtter opvarmning.
-
Den har en indgangskontakt til varmebehov og valgfrit styring af en pumpegruppe.
Forbindelsesskema

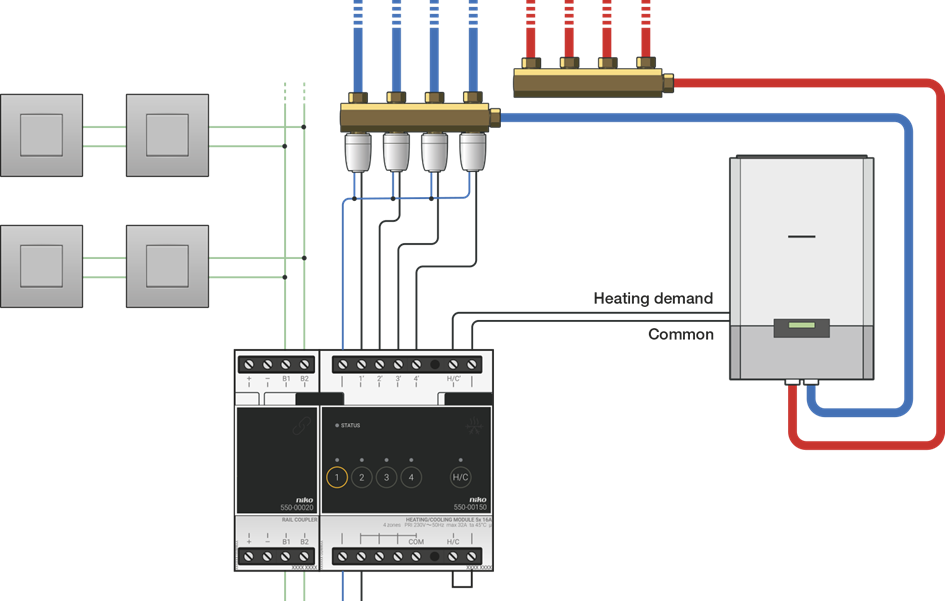

Kun varmebehov
Forbind indgangskontakten til varmebehov på gaskedlen til H/C-udgangen på Niko Home Control-modulet til varme/køling.
Herunder er et eksempel:

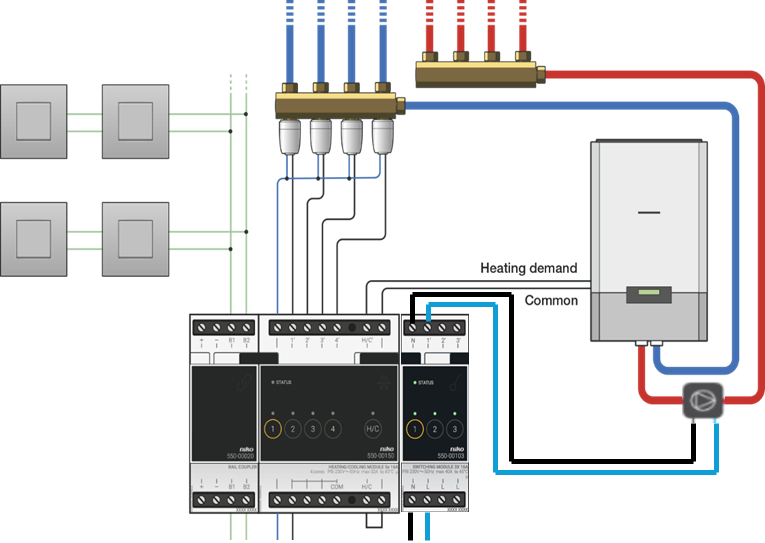

Varmebehov i kombination med pumpestyring
Forbind indgangen til varmebehov på gaskedlen til H/C-udgangen på Niko Home Control-modulet til varme/køling og tilslut NHC-relæudgangen til pumpegruppen.
Herunder er et eksempel:
Programmering
Konfigurer varme- eller kølemodulet, relæmodul og termostater via Niko Home Control programmeringssoftwaren.
Du kan bruge dette programmeringseksempel som inspiration eller udgangspunkt:
