350-341x2 KNX® Multisensor närvarosensor

Tillämpliga produkter

350-34102 | P34MS KNX® Multisensor närvarosensor, vit

350-34112 | P34MS KNX® Multisensor närvarosensor, svart

Om den här produkten

Produktbeskrivning

Den här närvarosensorn integrerar belysningsstyrning med avancerade funktioner för att känna av omgivningen. Den här sofistikerade enheten är en utökning av sensorfamiljen P34 som detekterar mänsklig närvaro och mäter viktiga omgivningsparametrar på ett precist sätt, inklusive:

  • Rörelse

  • Ljusstyrka

  • Temperatur,

  • Luftfuktighet,

  • eCO2 och

  • TVOC (Totala lättflyktiga organiska föreningar)

Den uppfyller CRA-regleringar och har stöd för KNX® Secure. Sensorn kan öka komforten och energieffektiviteten ordentligt. I takt med att behovet för hälsosammare och smartare kommersiella utrymmen fortsätter att växa träder multisensorn fram som en avgörande lösning på aktuella och framtida utmaningar.


Mått

Mått vid infälld montering:



Mått vid montering med en box för utanpåliggande montering:

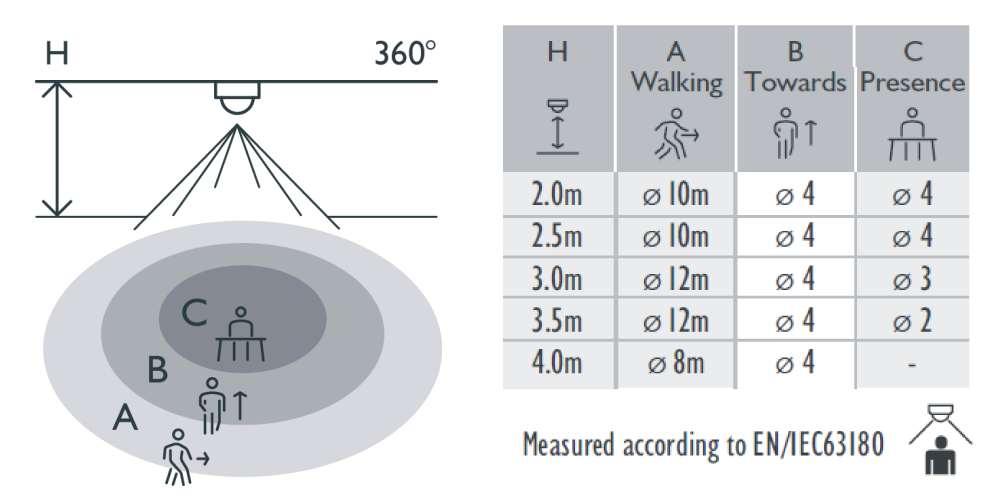

Detekteringsområde

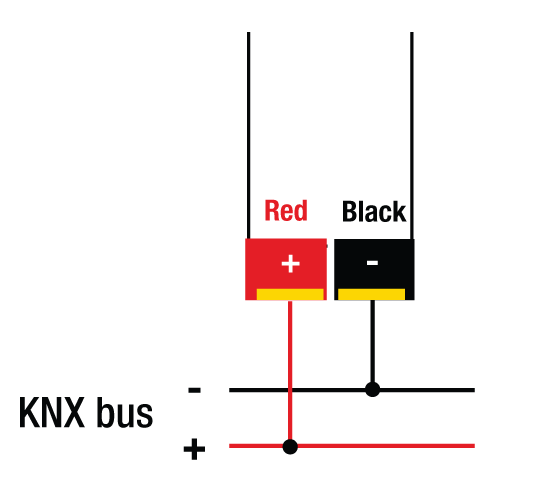

Kopplingsschema


Utför ett gåtest

Genomför ett gå test före installation. Syftet med gåtestet är att välja ut en lämplig plats och uppnå det önskade detekteringsområdet. Ställ in driftläget på ”Test” via ETS-programvara och fortsätt sedan på följande sätt:

Steg 1: Låt sensorn värma upp

När sensorn sätts igång behöver den ungefär 60 sekunder för att värma upp med den anslutna belastningen. Under den här tiden lyser LED-lampan rött. LED-lampan stängs av när uppvärmningen är klar.

Steg 2: Utför gåtestet

Gå in i detekteringsområdet från en position utanför detekteringsmönstret. Den röda LED-lampan ska tändas i ungefär 2 sekunder och sedan slockna. Låt det gå ungefär 2 sekunder innan du triggar sensorn igen.

Steg 3: Justera känsligheten

Använd ETS för att justera känsligheten tills du uppnår det önskade detekteringsområdet.

Steg 4: Exkludera områden om det behövs

Du kan välja att installera ett linsskydd för att förhindra detektering i specifika områden

Installation

Stäng av KNX!

Installation med infälld montering

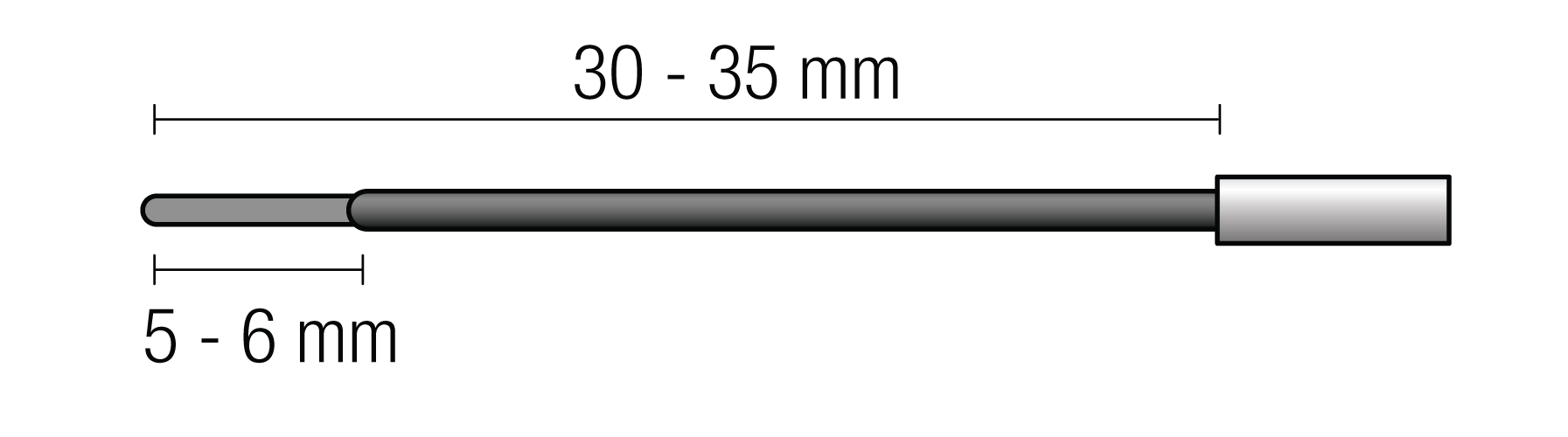

Steg 1: Skala av kablarna som ansluter till KNX-bussen i enlighet med tabellen nedan:


Steg 2: Fixera sensorhöljet på den infällda dosan och anslut KNX-bussen till sensorn.



Steg 3: Fäst sensorn på höljet och sätt fast locket.

Installation med box för utanpåliggande montering

Steg 1: Frigör öppningen för passage via KNX-bussens ledning och skala kabeln i enlighet med tabellen nedan:


Steg 2: Anslut kablarna enligt ovan och montera boxen för utanpåliggande montering.

Steg 3: Anslut sensorn och dess hölje till boxen för utanpåliggande montering. Placera locket.


Linsskydd

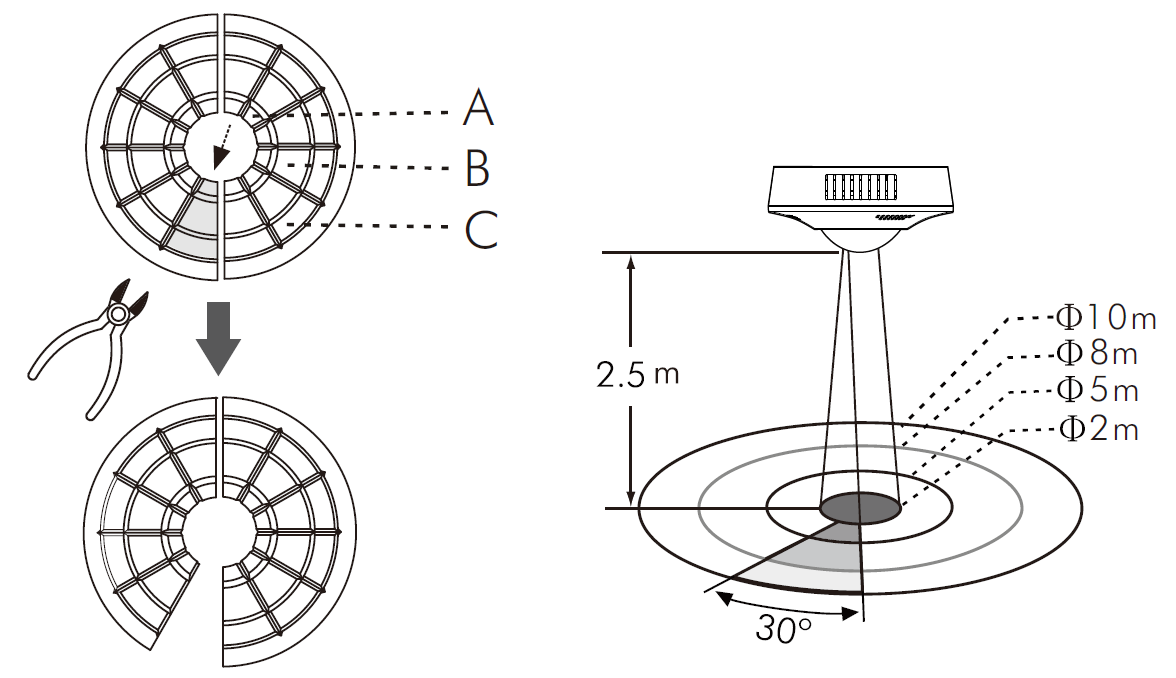

Förpackningen innehåller två linsskydd som kan användas till att maskera en del av sensorn och utesluta ett område från detektering.



Använt linsskydd

Detekteringsområde

Inget

Ø 10 m

Litet segment

30° per bit

A+B+C

Ø 2 m

B+C

Ø 5 m

C

Ø 8 m

Felsökning

Om P34M inte fungerar som den ska kan du leta efter möjliga problem och föreslagna lösningar i följande tabell:

Problem

Möjlig orsak

Föreslagen lösning

Belysningen/HVAC-enheten sätter inte igång

  1. Strömmen slås inte på

  2. Felaktig kabeldragning

  3. Felaktig lux-inställning

  4. Icke-fungerande belastning

  5. Kan inte detektera rörelse

  1. Slå på strömmen

  2. Du hittar rätt anslutning i kopplingsschemat

  3. Kontrollera om lux-inställningen är korrekt

  4. Byt ut den inaktiverade belastningen mot en ny

  5. Kontrollera inställningen för detekteringsområde

Belysningen/HVAC-enheten stängs inte av

  1. Den automatiska avstängningsfördröjningen är för lång

  2. Sensorn triggas av störningar

  3. Felaktig kabeldragning

  1. Ställ in den automatiska avstängningsfördröjningen på ett kortare intervall och kontrollera om belastningen stängs av i enlighet med den förinställda fördröjningen.

  2. Håll eventuella störningsmoment borta från detekteringsområdet för att undvika att aktivera sensorn under ett test

  3. Du hittar rätt anslutning i motsvarande kopplingsschema

Den röda LED-lampan tänds inte

  1. Inte inställd på Test-läge.

  2. Överskrider detekteringsområdet.

  3. LED-indikeringen är inställd på ”Inaktivera”.

  1. Ställ in på testläge.

  2. Gå i det effektiva detekteringsområdet på Ø 10 m.

  3. Ställ in LED-indikeringen på ”Aktivera” via ETS-programvaran.

Triggas av
störningar

Det finns värmekällor, föremål med hög reflektion eller
andra föremål som kan vaja i vinden inuti detekteringsområdet.

Undvik att rikta sensorn mot värmekällor som luftkonditionering, elektriska fläktar, element eller ytor med hög reflektion. Se till att det inte finns några vajande föremål i detekteringsområdet.
