Detektor prítomnosti 350-341x2 KNX® Multisensor

Príslušné produkty

Detektor prítomnosti 350-34102 | P34MS KNX® Multisensor, white

Detektor prítomnosti 350-34112 | P34MS KNX® Multisensor, black

O tomto produkte

Opis produktu

Tento detektor prítomnosti spája ovládanie osvetlenia s pokročilými funkciami snímania okolitého prostredia. Toto sofistikované zariadenie rozširuje rad detektorov P34, presne zisťuje prítomnosť osôb a meria kľúčové parametre prostredia vrátane nasledujúcich:

  • Pohyb

  • Jas

  • Teplota

  • Vlhkosť

  • eCO2 a

  • TVOC (celkové množstvo prchavých organických zlúčenín)

Detektor spĺňa požiadavky nariadenia CRA a podporuje štandard KNX® Secure, vďaka čomu dokáže výrazne zvýšiť komfort a energetickú účinnosť. S rastúcim dopytom po zdravších a inteligentnejších komerčných priestoroch sa tento multisenzor stáva nevyhnutným riešením súčasných aj budúcich výziev.


Rozmery

Rozmery pri zapustenej montáži:



Rozmery pri montáži s použitím krabice na povrchovú montáž:

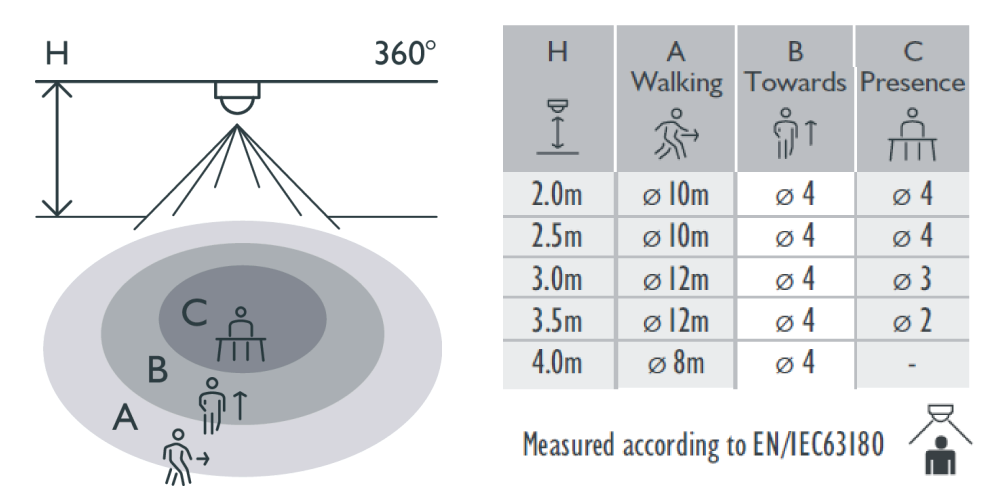

Oblasť snímania

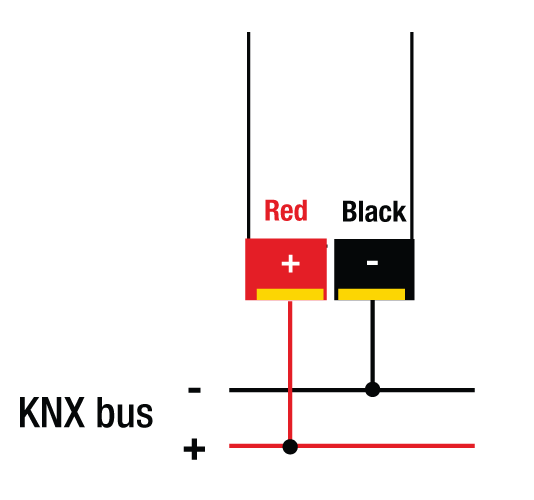

Schéma zapojenia


Vykonanie testu chôdzou

Pred montážou vykonajte test chôdzou. Cieľom testu chôdzou je vybrať vhodné miesto a dosiahnuť požadované pokrytie snímania. V softvéri ETS nastavte prevádzkový režim na možnosť „Test“ a postupujte podľa nasledujúcich krokov:

1. krok: Počkajte, kým sa detektor zahreje

Po zapnutí napájania potrebuje detektor na zahriatie približne 60 sekúnd, pričom záťaž musí byť pripojená. Počas toho svieti červená LED. Po skončení zahrievania LED zhasne.

2. krok: Vykonajte test chôdzou

Vstúpte do oblasti snímania zvonka oblasti snímania. Červená LED by sa mala rozsvietiť približne na 2 sekundy a potom zhasnúť. Pred opätovnou aktiváciou detektora počkajte približne 2 sekundy.

3. krok: Upravte citlivosť

Pomocou softvéru ETS upravujte citlivosť, kým nedosiahnete požadované pokrytie snímania.

4. krok: V prípade potreby vylúčte určité oblasti

V prípade potreby nasaďte kryt šošovky, aby ste zabránili snímaniu v konkrétnych oblastiach

Montáž

Vypnite KNX!

Zapustená montáž

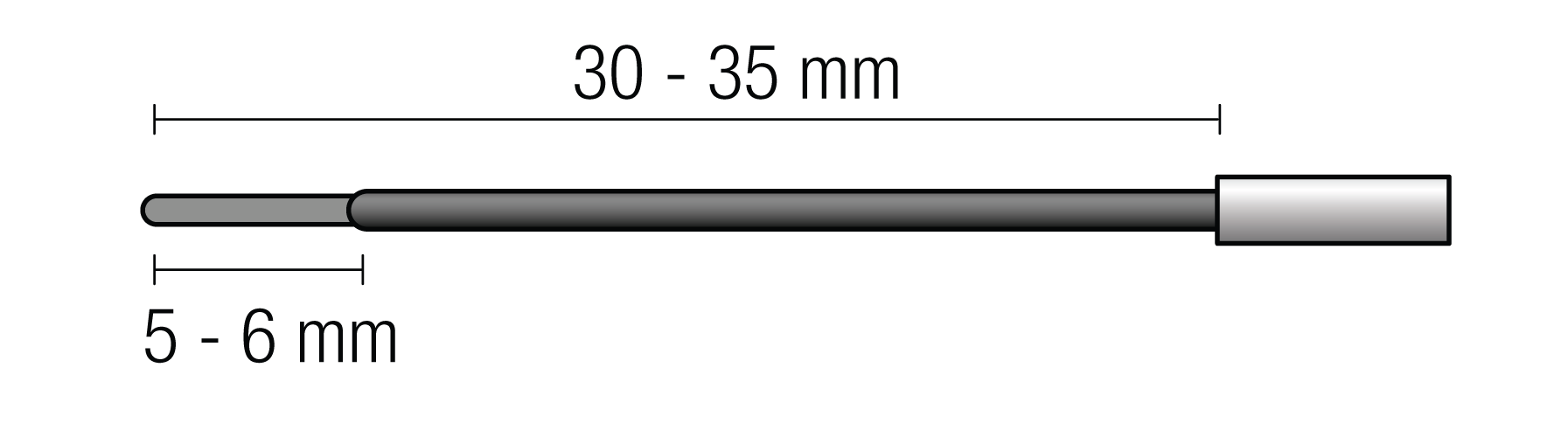

1. krok: Odizolujte vodiče pripojené k zbernici KNX podľa schémy nižšie.


2. krok: Pripevnite kryt detektora k zapustenej montážnej krabici a pripojte zbernicu KNX k detektoru.



3. krok: Pripevnite detektor ku krytu a nasaďte veko.

Montáž s krabicou na povrchovú montáž

1. krok: Uvoľnite otvor na prechod zbernicového kábla KNX a odizolujte vodič podľa schémy nižšie.


2. krok: Pripojte vodiče tak, ako bolo uvedené vyššie, a namontujte krabicu na povrchovú montáž.

3. krok: Pripojte detektor s krytom ku krabici na povrchovú montáž. Nasaďte veko.

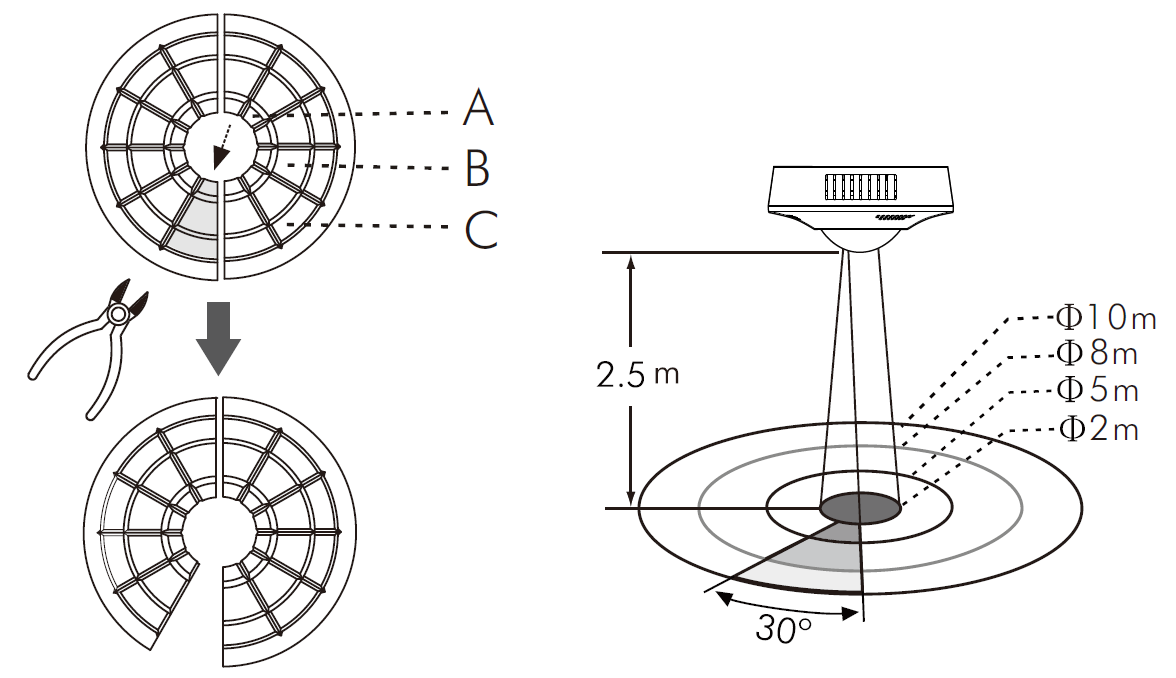

Kryt šošovky

Súčasťou súpravy sú dva kryty šošovky, ktorými možno zakryť časť detektora a vylúčiť tak určitú oblasť zo snímania.



Použitý kryt šošovky

Pokrytá oblasť snímania

Žiadne

Ø10 m

Malý segment

30° na kus

A + B + C

Ø2 m

B + C

Ø5 m

C

Ø8 m

Odstraňovanie problémov

Ak detektor P34M nefunguje správne, v nasledujúcej tabuľke nájdete možné príčiny problémov a odporúčané riešenia:

Problém

Možná príčina

Odporúčané riešenie

Osvetlenie/zariadenie HVAC sa nezapína

  1. Napájanie sa nezapína

  2. Nesprávne zapojenie

  3. Nesprávne nastavená hodnota v luxoch

  4. Porucha záťaže

  5. Nedarí sa zistiť pohyb

  1. Zapnite napájanie

  2. Pre správne pripojenie si pozrite schémy zapojenia

  3. Skontrolujte, či je hodnota v luxoch nastavená správne

  4. Vymeňte nefunkčnú záťaž za novú

  5. Skontrolujte nastavenie oblasti snímania

Osvetlenie/zariadenie HVAC sa nevypína

  1. Oneskorenie automatického vypnutia je príliš dlhé

  2. Dochádza k nežiaducemu spúšťaniu detektora

  3. Nesprávne zapojenie

  1. Nastavte kratšie oneskorenie automatického vypnutia a skontrolujte, či sa záťaž vypne podľa prednastaveného času oneskorenia.

  2. Odstráňte z oblasti pokrytia detektora možné zdroje rušenia, aby počas testovania nedochádzalo k jeho aktivácii

  3. Pre správne pripojenie si pozrite príslušné schémy zapojenia

Červená LED sa nerozsvieti

  1. Nie je nastavený testovací režim.

  2. Pohyb je mimo oblasti snímania.

  3. Funkcia signalizácie LED je nastavená na možnosť Vypnuté.

  1. Nastavte testovací režim.

  2. Pohybujte sa v príslušnej oblasti snímania s priemerom Ø10 m.

  3. V softvéri ETS nastavte funkciu signalizácie LED na možnosť Zapnuté.

Nežiaduce spúšťanie
detektora

V oblasti snímania sa nachádzajú zdroje tepla, vysoko reflexné predmety alebo
predmety, ktoré sa môžu kývať vo vetre.

Vyhnite sa nasmerovaniu detektora na zdroje tepla, ako sú klimatizácie, elektrické ventilátory a ohrievače, alebo na vysoko reflexné povrchy. Uistite sa, že sa v oblasti snímania nenachádzajú žiadne predmety, ktoré sa môžu kývať.
