Détecteur de présence 350-341x2 KNX® Multisensor

Produits concernés

350-34102 | Détecteur de présence P34MS KNX® Multisensor, white

350-34112 | Détecteur de présence P34MS KNX® Multisensor, black

À propos de ce produit

Description du produit

Ce détecteur de présence intègre la commande d’éclairage avec des capacités de détection environnementale avancées. Venant étendre la famille de détecteurs P34, cet appareil sophistiqué détecte l'occupation humaine et mesure avec précision les paramètres environnementaux suivants :

  • Mouvement

  • Luminosité

  • Température

  • Humidité

  • eCO2 et

  • COVT (composés organiques volatils totaux).

Conforme au règlement CRA et prenant en charge KNX® Secure, le détecteur peut améliorer significativement le confort et l'efficacité énergétique. Étant donné que le besoin d'espaces commerciaux plus sains et plus intelligents continue d'augmenter, le Multisensor se présente comme une solution indispensable pour les défis actuels et futurs.


Dimensions

Dimensions lorsqu'il est encastré :



Dimensions lorsqu'il est monté avec une boîte en saillie :

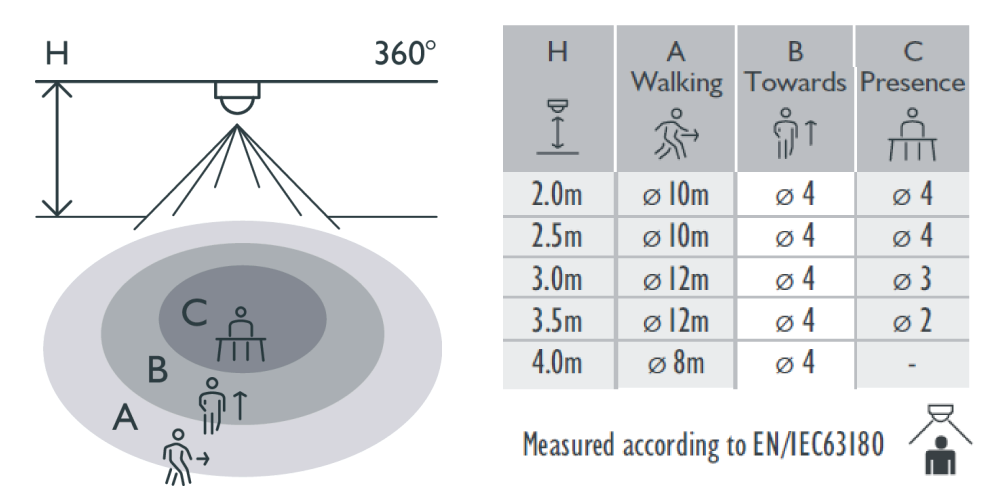

Zone de détection

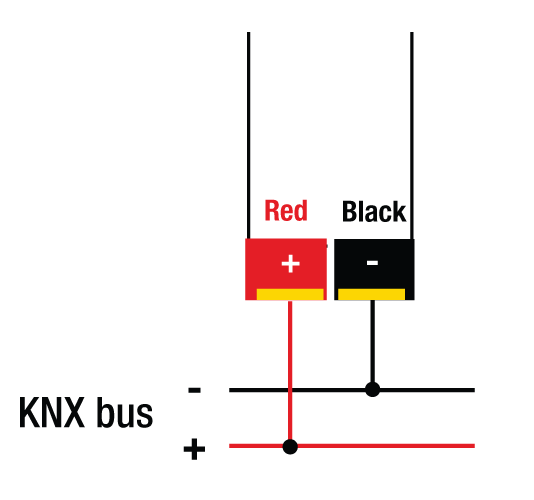

Schéma de câblage


Mener un test de mouvement

Effectuez un test de mouvement avant l'installation. L'objectif d'un test de mouvement est de sélectionner un emplacement approprié et d'obtenir la couverture de détection souhaitée. Réglez le mode de fonctionnement sur « Test » via le logiciel ETS, puis continuez avec les étapes suivantes :

Étape 1 : Laissez le détecteur s'allumer

Après la mise sous tension, le détecteur a besoin d'environ 60 secondes pour s'allumer avec la charge connectée. Pendant ce temps, la LED rouge est allumée. La LED s'éteint lorsque la période d'allumage est terminée.

Étape 2 : Effectuez le test de mouvement

Pénétrez dans la zone de détection depuis l'extérieur du schéma de détection. La LED rouge doit s'allumer pendant environ 2 secondes, puis s'éteindre. Attendez environ 2 secondes avant de redéclencher le détecteur.

Étape 3 : Réglez la sensibilité

Utilisez ETS pour régler la sensibilité jusqu'à l'obtention de la couverture de détection souhaitée.

Étape 4 : Excluez des zones si nécessaire

En option, installez un obturateur de lentille pour empêcher la détection dans des zones spécifiques.

Installation

Éteignez KNX !

Installation encastrée

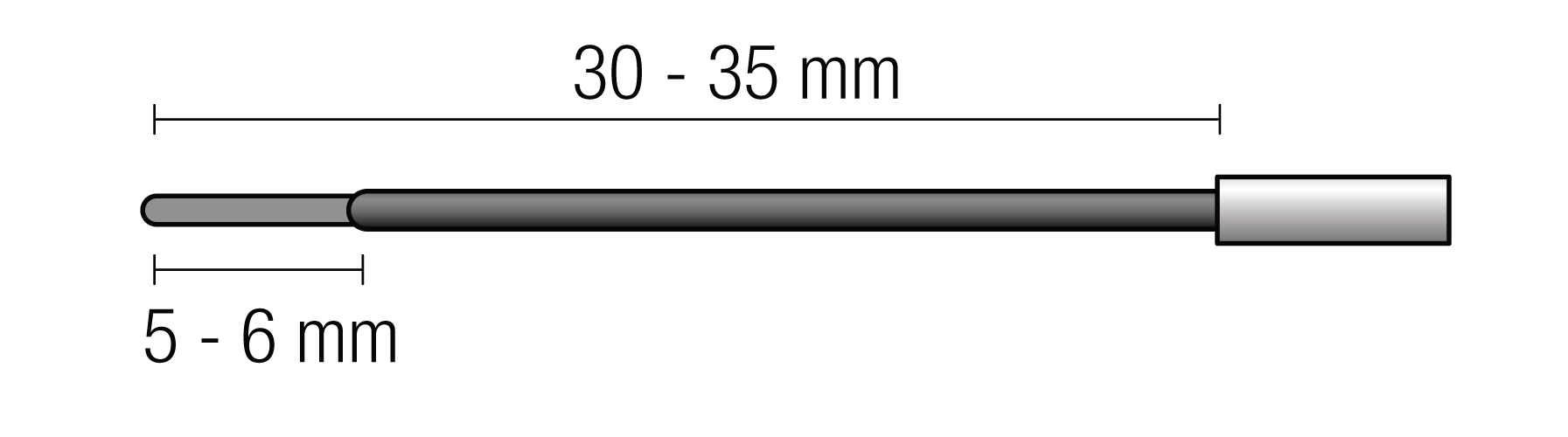

Étape 1 : Dénudez les câbles devant être connectés au KNX conformément au diagramme ci-dessous :

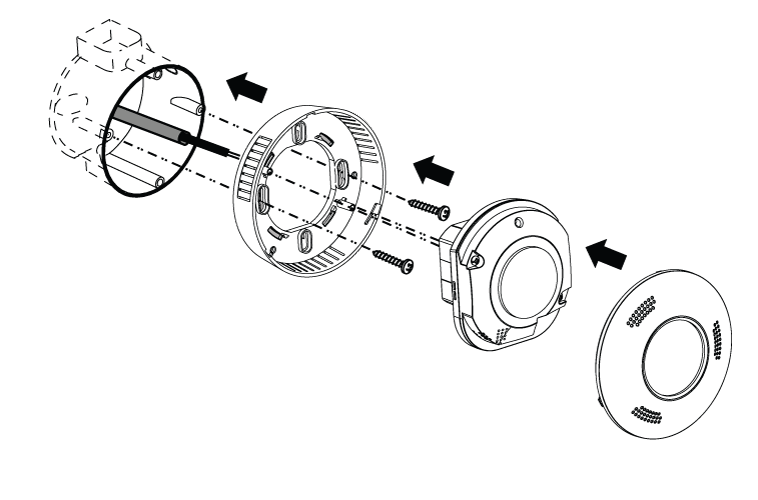

Étape 2 : Fixez le boîtier du détecteur à la boîte d'encastrement et connectez le bus KNX au détecteur.



Étape 3 : Fixez le détecteur au boîtier et fixez le couvercle.

Installation avec la boîte en saillie

Étape 1 : Libérez l'ouverture pour faire passer le câble bus KNX et dénudez le câble conformément au diagramme ci-dessous :


Étape 2 : Connectez le câblage comme indiqué ci-dessus, et montez la boîte en saillie.

Étape 3 : Connectez le détecteur et son boîtier à la boîte en saillie. Placez le couvercle.

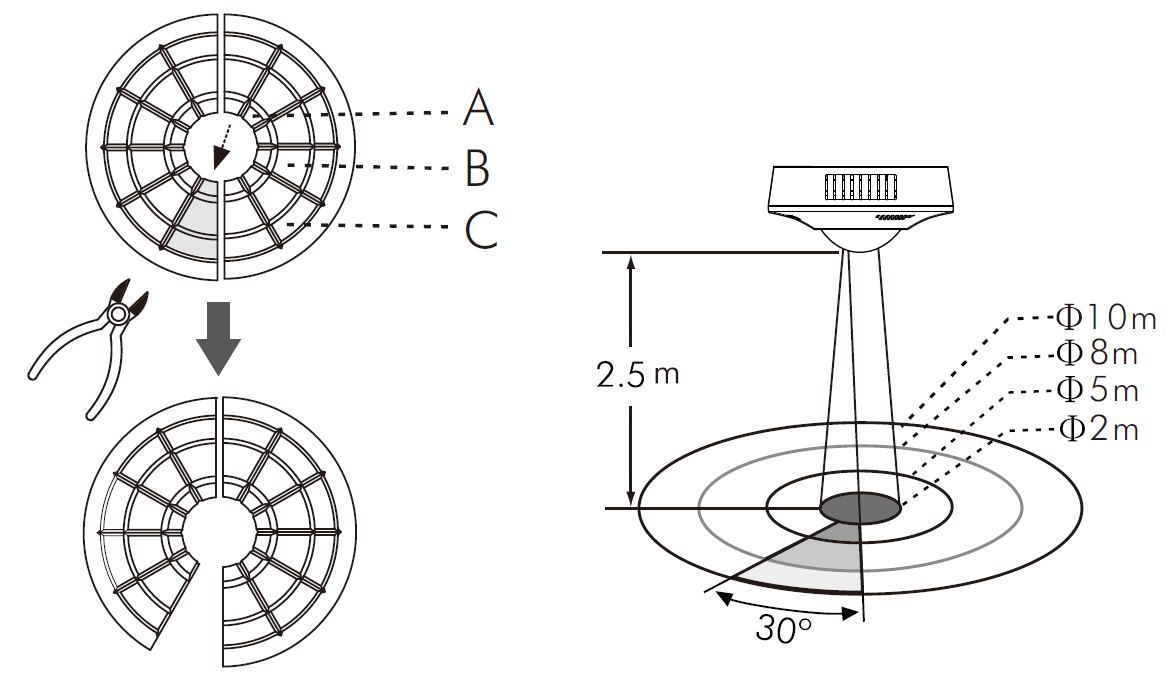

Obturateur de lentille

Le set comprend deux obturateurs de lentille pouvant être utilisés pour masquer une section du détecteur et exclure une zone de la détection.



Obturateur de lentille utilisé

Portée de détection couverte

Aucun

ø 10 m

Petit segment

30° par pièce

A+B+C

ø 2 m

B+C

ø 5 m

C

ø 8 m

Résolution de problèmes

Lorsque le P34M fonctionne anormalement, vérifiez les problèmes possibles et les solutions proposées dans le tableau suivant :

Problème

Cause possible

Solution proposée

L'appareil d'éclairage/HVAC ne s'allume pas

  1. L'appareil ne s'allume pas

  2. Câblage incorrect

  3. Réglage lux incorrect

  4. Charge dysfonctionnante

  5. Impossible de détecter le mouvement

  1. Mettre sous tension

  2. Référez-vous aux schémas de câblage pour la connexion correcte

  3. Vérifiez si le réglage lux est correct

  4. Remplacer la charge désactivée par une nouvelle charge

  5. Vérifiez le réglage de la portée de détection

L'appareil d'éclairage/HVAC ne s'éteint pas

  1. Le délai d'arrêt automatique est trop long

  2. Le détecteur est déclenché par une nuisance

  3. Câblage incorrect

  1. Réglez le délai d'arrêt sur un intervalle plus petit et vérifiez si la charge est éteinte ou non selon le délai prédéfini.

  2. Gardez les éléments perturbateurs potentiels à l'écart de la couverture du détecteur pour éviter l'activation du détecteur pendant le test

  3. Référez-vous aux schémas de câblage corrects pour la connexion correcte

La LED rouge ne s'allume pas

  1. Non réglé sur le mode Test.

  2. Dépassement de la portée de détection.

  3. La LED d'indication de la fonction est réglée sur « Désactivé ».

  1. Activez le mode test.

  2. Pénétrez dans la portée de détection effective de ø 10 m.

  3. Réglez la LED d'indication de la fonction sur « Activé » au moyen du logiciel ETS.

Déclenché
par une nuisance

Il y a des sources de chaleur, des objets hautement réfléchissants ou
d'autres objets pouvant se balancer au vent dans la couverture de la détection.

Évitez de diriger le détecteur vers des sources de chaleur, comme des climatiseurs, des ventilateurs électriques, des chauffages ou des surfaces hautement réfléchissantes. Assurez-vous qu'il n'y a pas d'objets se balançant au vent dans la couverture de détection.
