350-341x2 KNX® Multisensor Präsenzmelder | Manual Niko Detectors

Betroffene Produkte

350-34102 | P34MS KNX® Multisensor Präsenzmelder, white

350-34112 | P34MS KNX® Multisensor Präsenzmelder, black

Über dieses Produkt

Produktbeschreibung

Dieser Präsenzmelder vereint Beleuchtungssteuerung mit fortschrittlichen Funktionen zur Umgebungserfassung. Als Erweiterung der P34-Melderfamilie erkennt dieses hochentwickelte Gerät zuverlässig die Anwesenheit von Personen und misst präzise wichtige Umgebungsparameter, darunter:

Bewegung
Helligkeit
Temperatur,
Luftfeuchtigkeit,
eCO2 und
TVOC (Total Volatile Organic Compounds).

Der Melder entspricht den CRA-Vorschriften und unterstützt KNX® Secure, wodurch er Komfort und Energieeffizienz erheblich verbessern kann. Da der Bedarf an gesünderen und intelligenteren Gewerbeflächen weiter zunimmt, erweist sich der Multisensor als unverzichtbare Lösung für die Herausforderungen der Gegenwart und Zukunft.

Abmessungen

Abmessungen bei Unterputzmontage:

Abmessungen bei Einbau mit einer Aufputzdose:

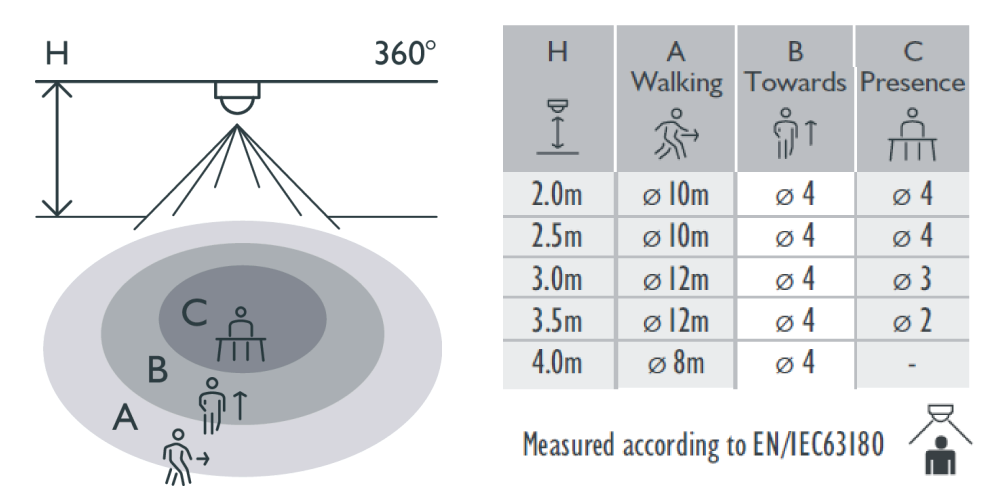

Erfassungsbereich

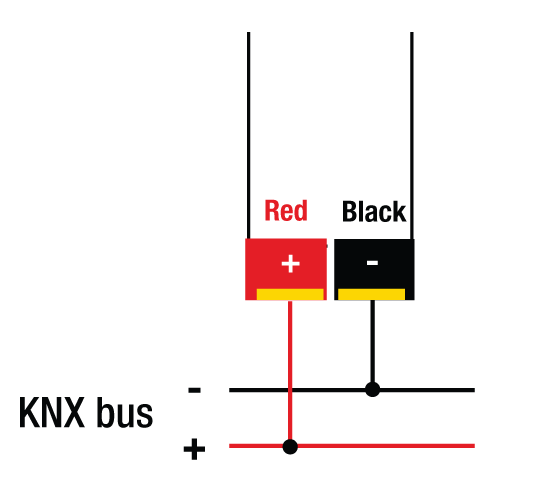

Anschlussplan

Durchführung eines Funktionstests

Führen Sie vor der Installation einen Funktionstest durch. Der Zweck eines Funktionstest besteht darin, einen geeigneten Standort auszuwählen und die gewünschte Erfassungsreichweite zu erreichen. Stellen Sie den Betriebsmodus über die ETS-Software auf „Test“ ein und führen Sie anschließend die folgenden Schritte durch:

Schritt 1: Lassen Sie den Melder Betriebstemperatur erreichen

Nach dem Einschalten benötigt der Melder bei angeschlossener Last etwa 60 Sekunden zum Aufwärmen. Während dieser Zeit leuchtet die rote LED. Die LED erlischt, sobald die Aufwärmphase abgeschlossen ist.

Schritt 2: Führen Sie den Funktionstest durch

Betreten Sie den Erfassungsbereich von außerhalb des Erfassungsmusters. Die rote LED sollte etwa 2 Sekunden lang leuchten und dann erlöschen. Warten Sie etwa 2 Sekunden, bevor Sie den Melder erneut auslösen.

Schritt 3: Stellen Sie die Empfindlichkeit ein

Stellen Sie die Empfindlichkeit mithilfe von ETS ein, bis die gewünschte Erfassungsreichweite erreicht ist.

Schritt 4: Schließen Sie bei Bedarf Bereiche aus

Optional können Sie einen Linsenschutz anbringen, um eine Erkennung in bestimmten Bereichen zu verhindern.

Installation

Schalten Sie KNX aus!

Einbauinstallation

Schritt 1: Isolieren Sie die an den KNX-Bus angeschlossenen Leitungen gemäß der folgenden Abbildung ab:

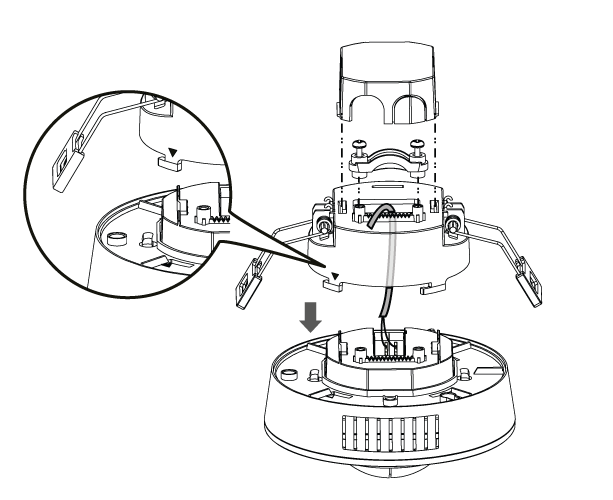

Schritt 2: Befestigen Sie das Meldergehäuse an der Unterputzdose und schließen Sie den KNX-Bus an den Melder an.

Schritt 3: Befestigen Sie den Melder am Gehäuse und setzen Sie den Deckel auf.

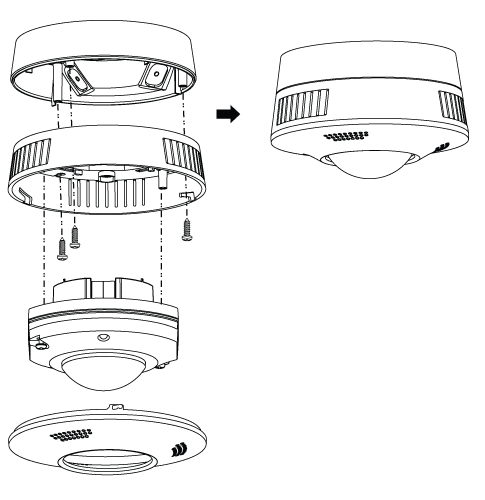

Montage mit Aufputzdose

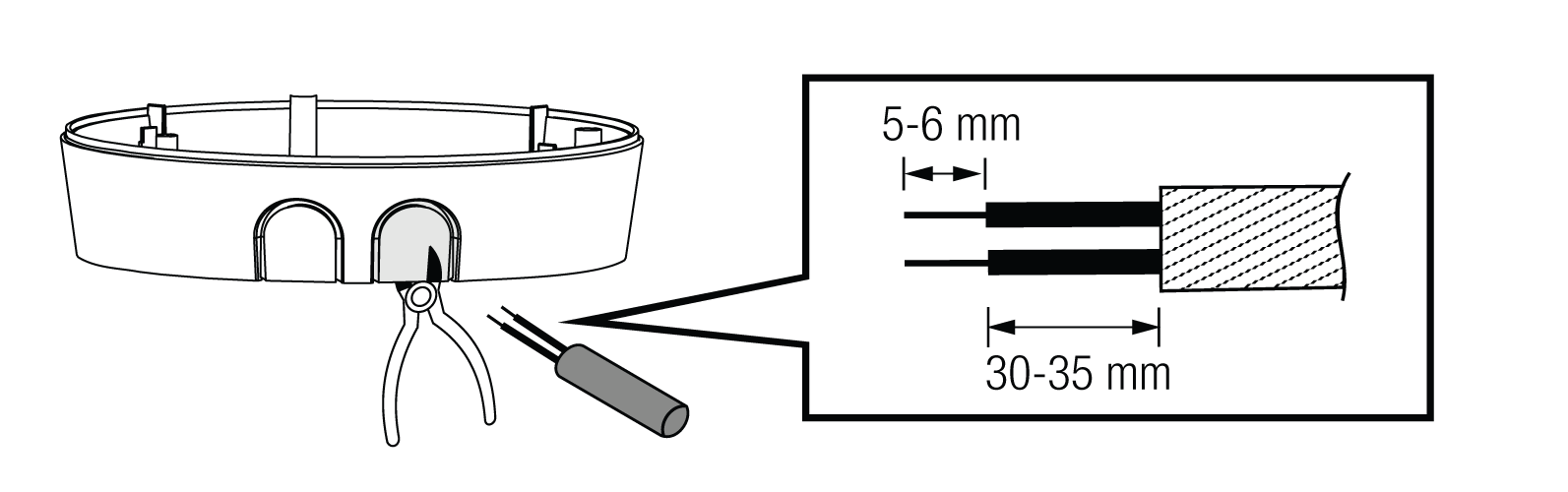

Schritt 1: Machen Sie die Öffnung für die Durchführung des KNX-Buskabels frei und isolieren Sie das Kabel gemäß der folgenden Abbildung ab:

Schritt 2: Schließen Sie die Kabel wie oben abgebildet an und montieren Sie die Aufputzdose.

Schritt 3: Verbinden Sie den Melder und sein Gehäuse mit der Aufputzdose. Setzen Sie den Deckel auf.

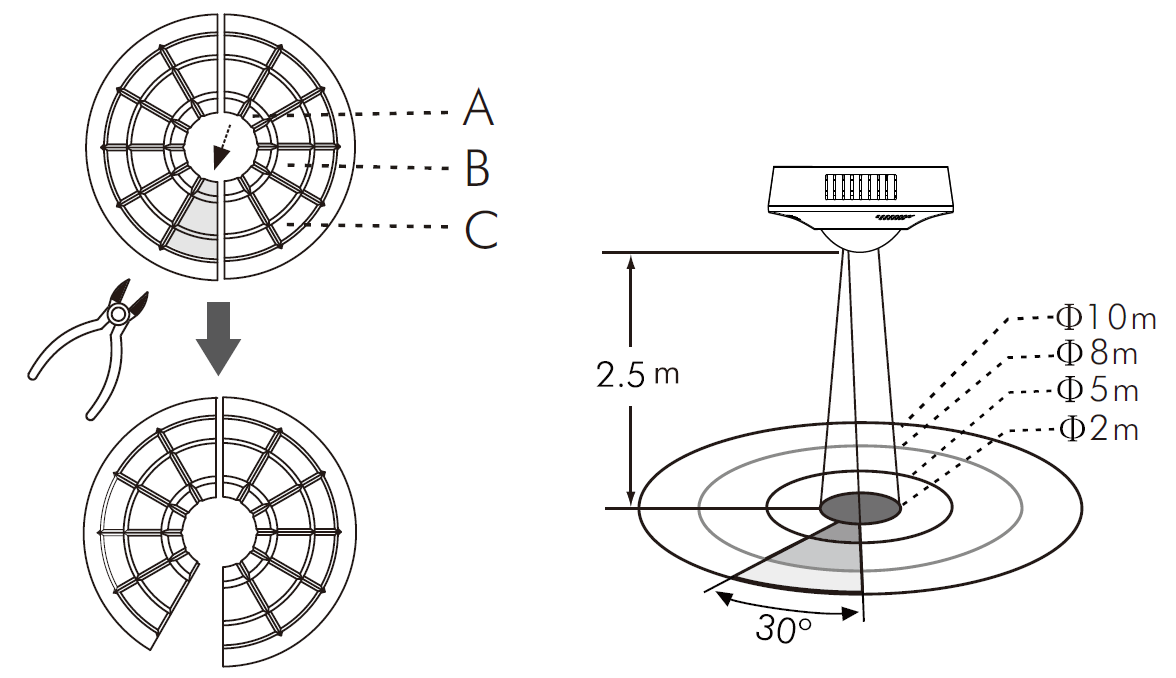

Linsenschutz

Das Set enthält zwei Linsenschutzkappen, mit denen ein Teil des Melders abgedeckt und ein Bereich von der Erfassung ausgeschlossen werden kann.

Verwendeter Linsenschutz	Abgedeckter Erfassungsbereich
Kein/e	ø 10 m
Kleines Segment	30° pro Stück
A+B+C	Ø 2 m
B+C	ø 5 m
C	ø 8 m

Fehlerbehebung

Wenn der P34M nicht ordnungsgemäß funktioniert, überprüfen Sie anhand der folgenden Tabelle mögliche Probleme und empfohlene Lösungen:

Problem	Mögliche Ursache	Vorgeschlagene Lösung
Das Beleuchtungs-/Klima-Gerät lässt sich nicht einschalten	Das Gerät lässt sich nicht einschalten Falsche Verkabelung Falsche Lux-Einstellung Fehlfunktion der Last Bewegung wird nicht erkannt	Schalten Sie den Strom ein Den korrekten Anschluss entnehmen Sie bitte den Anschlussplänen Überprüfen Sie, ob die Lux-Einstellung korrekt ist Ersetzen Sie die nicht funktionierende Last durch eine neue Prüfen Sie die Einstellung des Erfassungsbereichs
Das Beleuchtungs-/Klima-Gerät lässt sich nicht ausschalten	Die Verzögerung bis zur automatischen Abschaltung ist zu lang Der Melder wird durch Fehlalarme ausgelöst Falsche Verkabelung	Stellen Sie die Verzögerung bis zur automatischen Abschaltung auf einen kürzeren Zeitraum ein und prüfen Sie, ob die Last gemäß der voreingestellten Verzögerung abgeschaltet wird oder nicht. Halten Sie mögliche Störquellen vom Erfassungsbereich des Melders fern, um eine Auslösung des Melders während des Tests zu vermeiden Den korrekten Anschluss entnehmen Sie bitte den entsprechenden Anschlussplänen
Die rote LED schaltet nicht ein	Nicht auf Testmodus eingestellt. Der Erfassungsbereich wird überschritten. Die LED-Anzeigefunktion ist auf „Deaktivieren“ eingestellt.	Auf Testmodus einstellen. Bewegen Sie sich innerhalb des effektiven Erfassungsbereichs von Ø 10 m. Stellen Sie die LED-Anzeigefunktion über die ETS-Software auf „Aktivieren“ ein.
Durch Störung ausgelöst	Im Erfassungsbereich befinden sich Wärmequellen, stark reflektierende Objekte oder beliebige Objekte, die vom Wind bewegt werden können.	Richten Sie den Melder nicht auf Wärmequellen wie Klimaanlagen, elektrische Ventilatoren, Heizgeräte oder stark reflektierende Oberflächen. Stellen Sie sicher, dass sich keine schwankenden Gegenstände im Erfassungsbereich befinden.
