310-02503-40

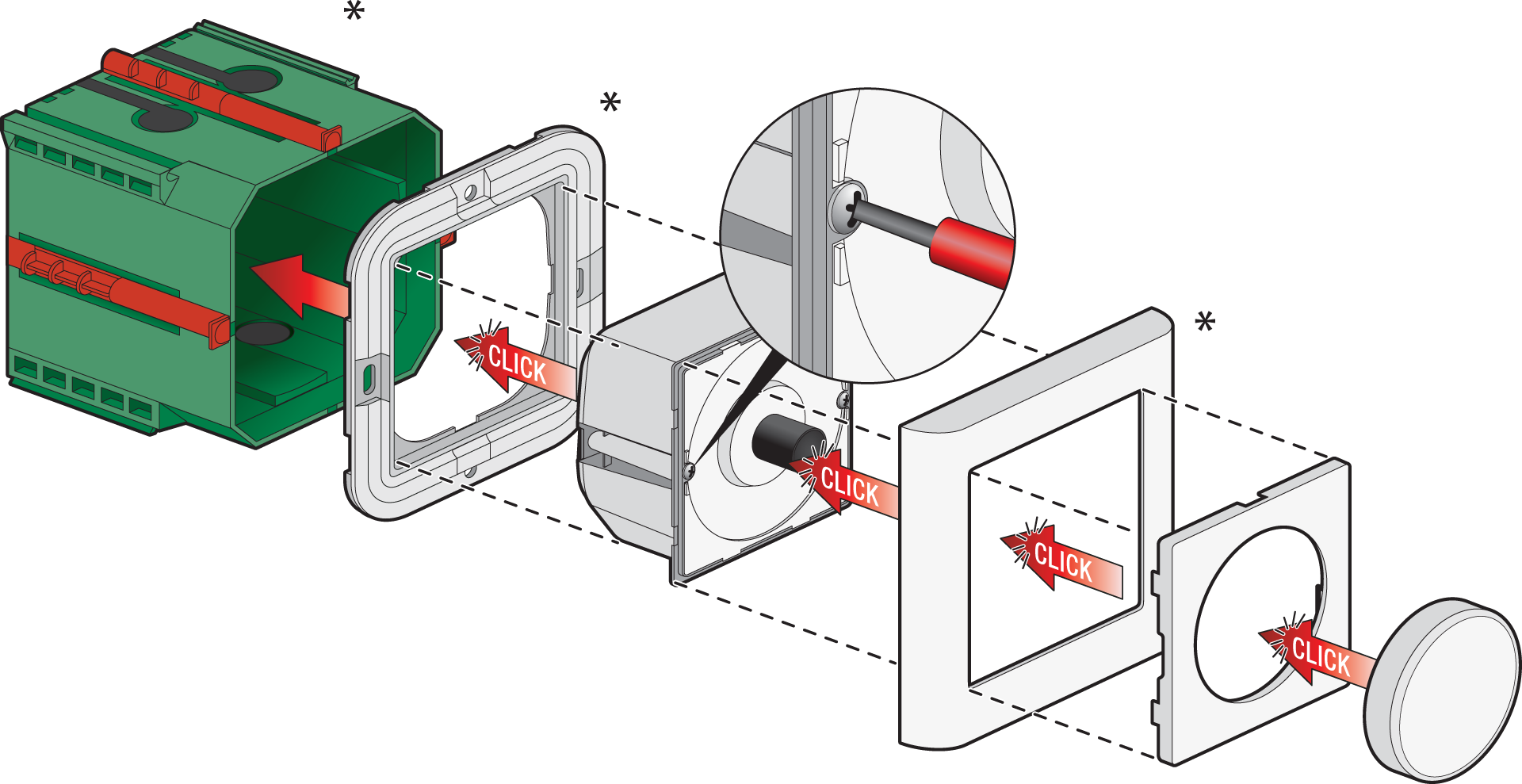

Montage
DALI-Strom – aus
*Nicht im Lieferumfang enthalten

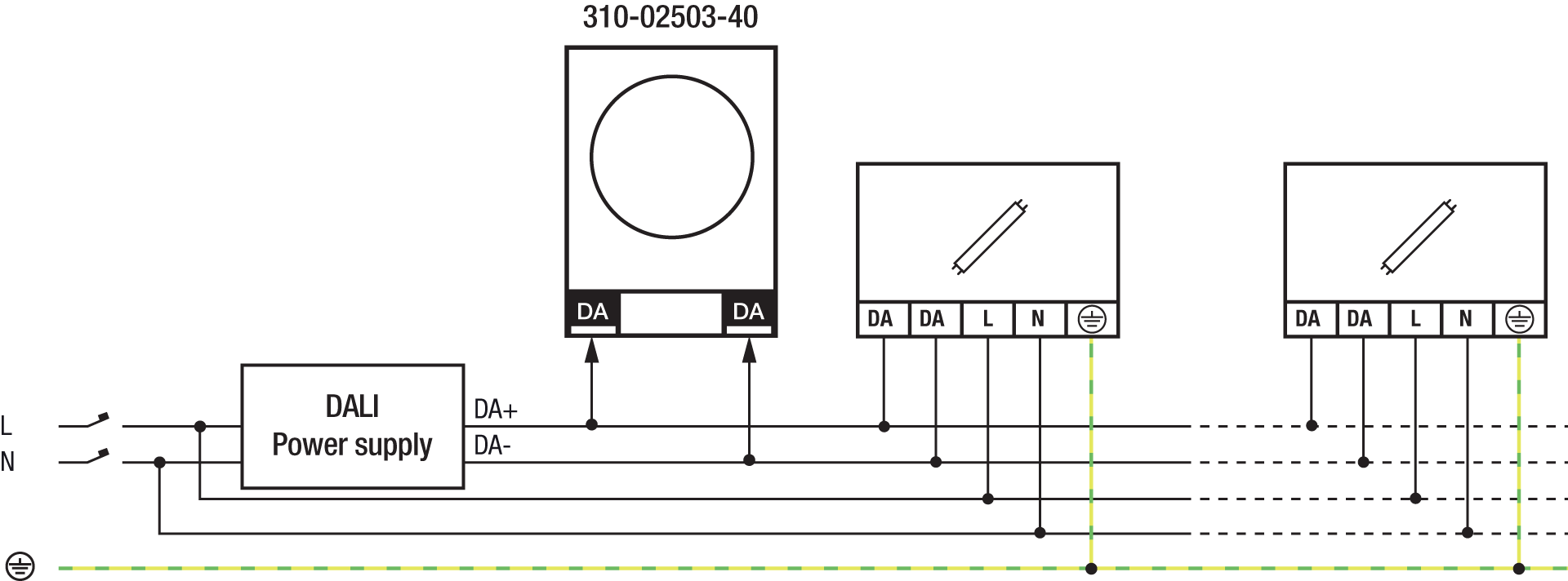

Verkabelung
230 V – aus / DALI-Strom – aus

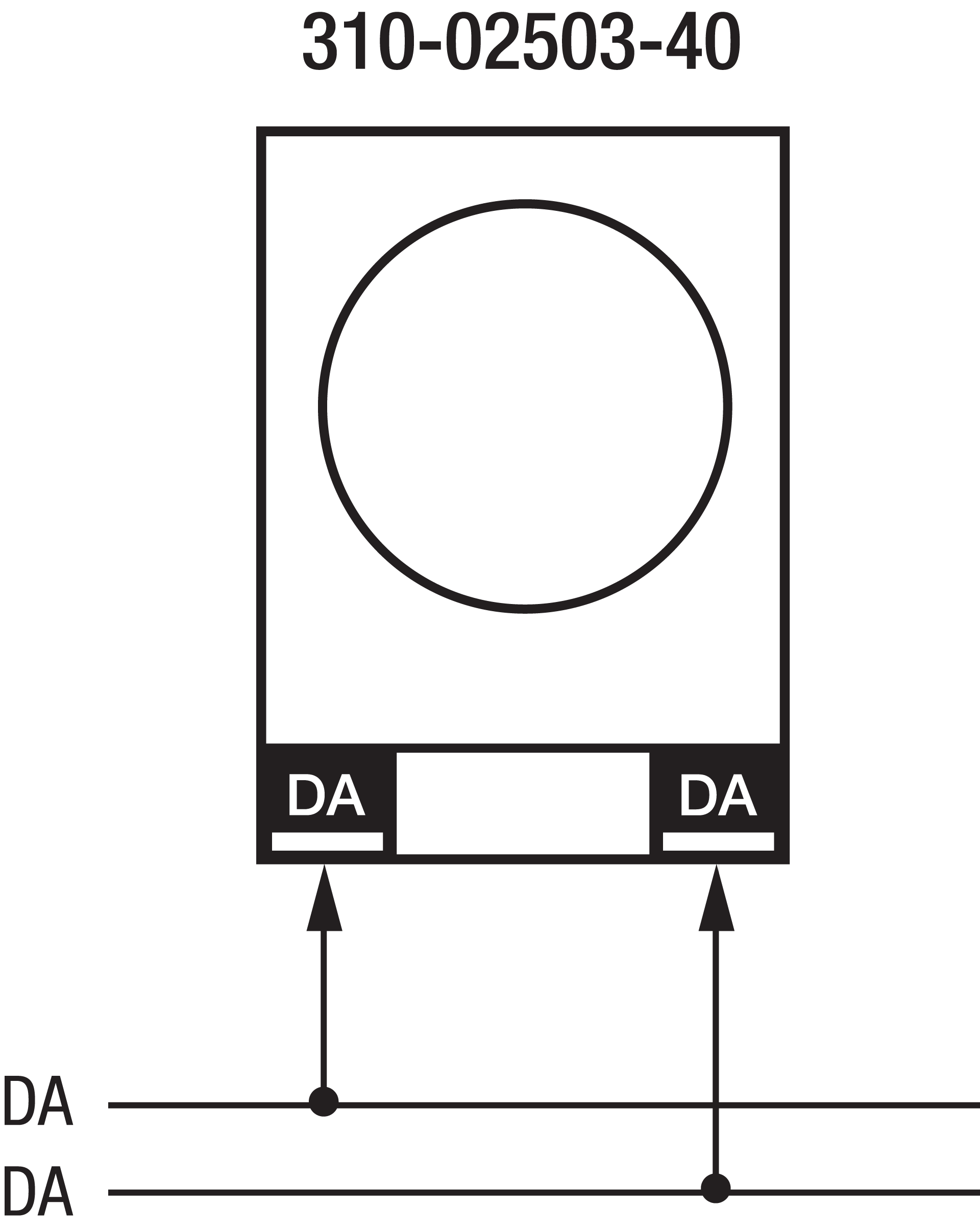

Das Produkt kann in der folgenden Konfiguration als Standalone-Steuerung (Broadcast-Modus) verwendet werden:
Das Produkt kann in Kombination mit einem DALI-2 BMS Anwendungs-Controller in der folgenden Konfiguration verwendet werden:

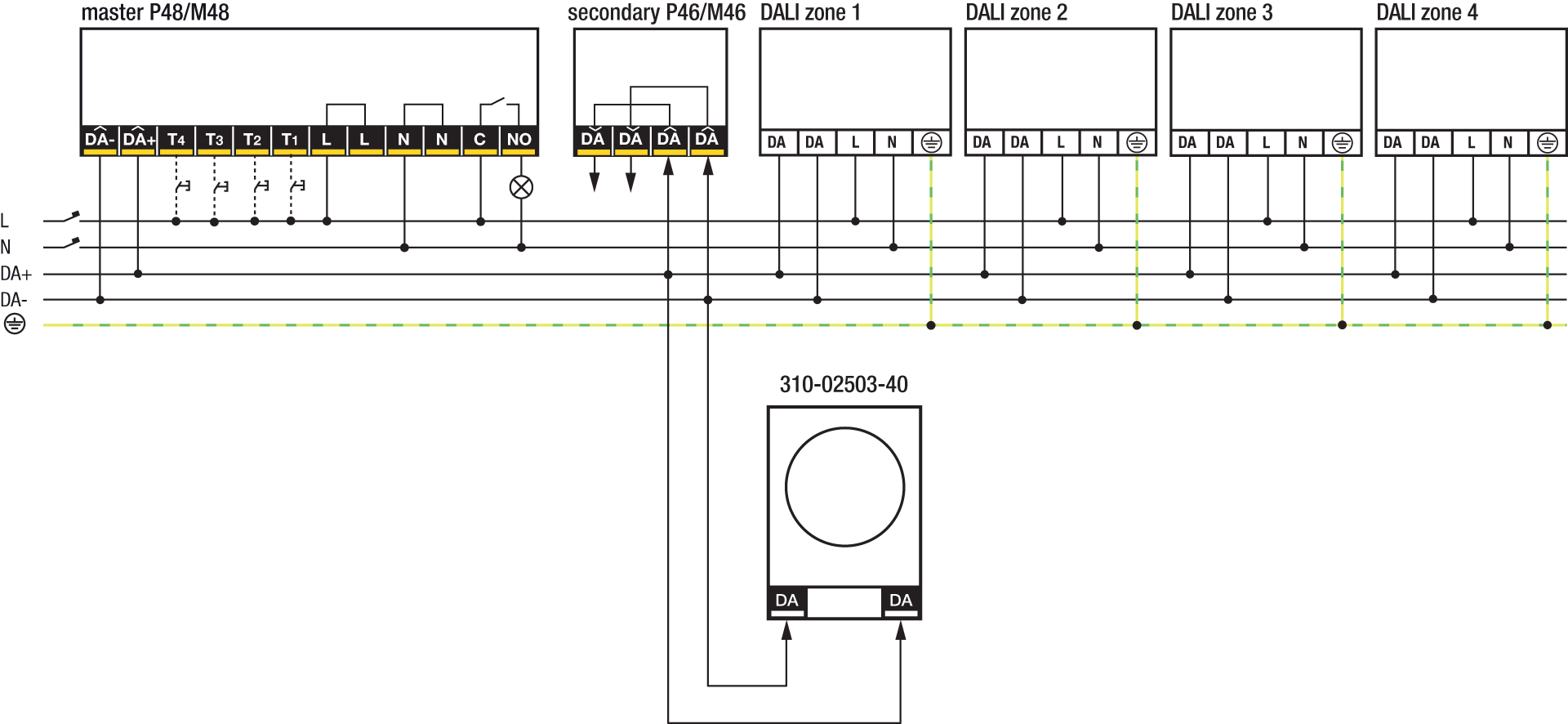

Das Produkt kann in Kombination mit Niko-DALI-2-Master-Meldern der Reihe P48/M48 in der folgenden Konfiguration verwendet werden:
Geeignete DALI-2-Master-Melder
Geeignete DALI-2-Master-Melder | Montageart |
|---|---|
353-652421, 353-752421, 353-852411 | Aufputzmontage |
353-651421, 353-751421 | Deckeneinbau (Snapfit) |
Bedienung
Basisfunktion

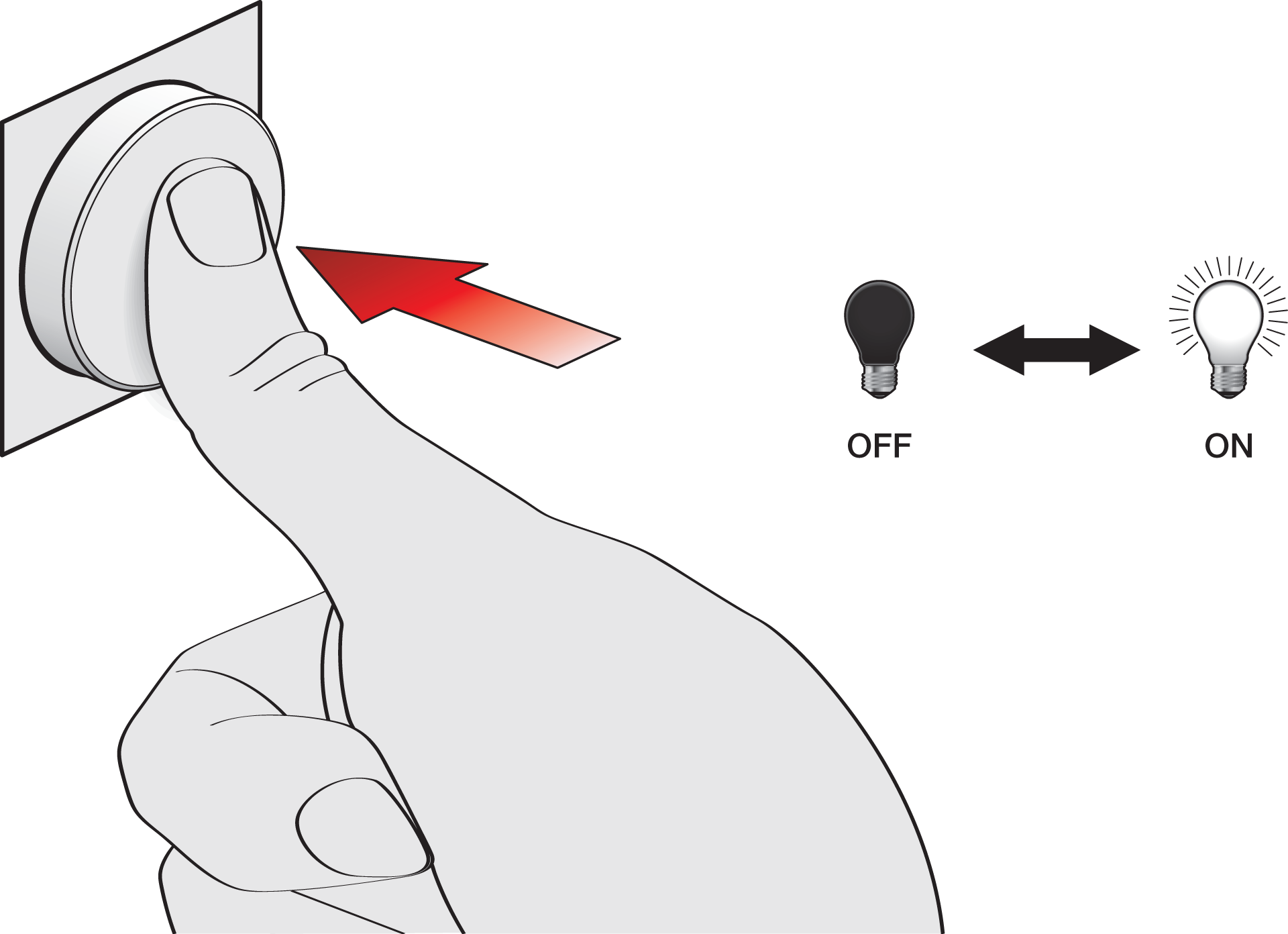

Drücken Sie kurz auf die Taste, um die Beleuchtung ein- oder auszuschalten.

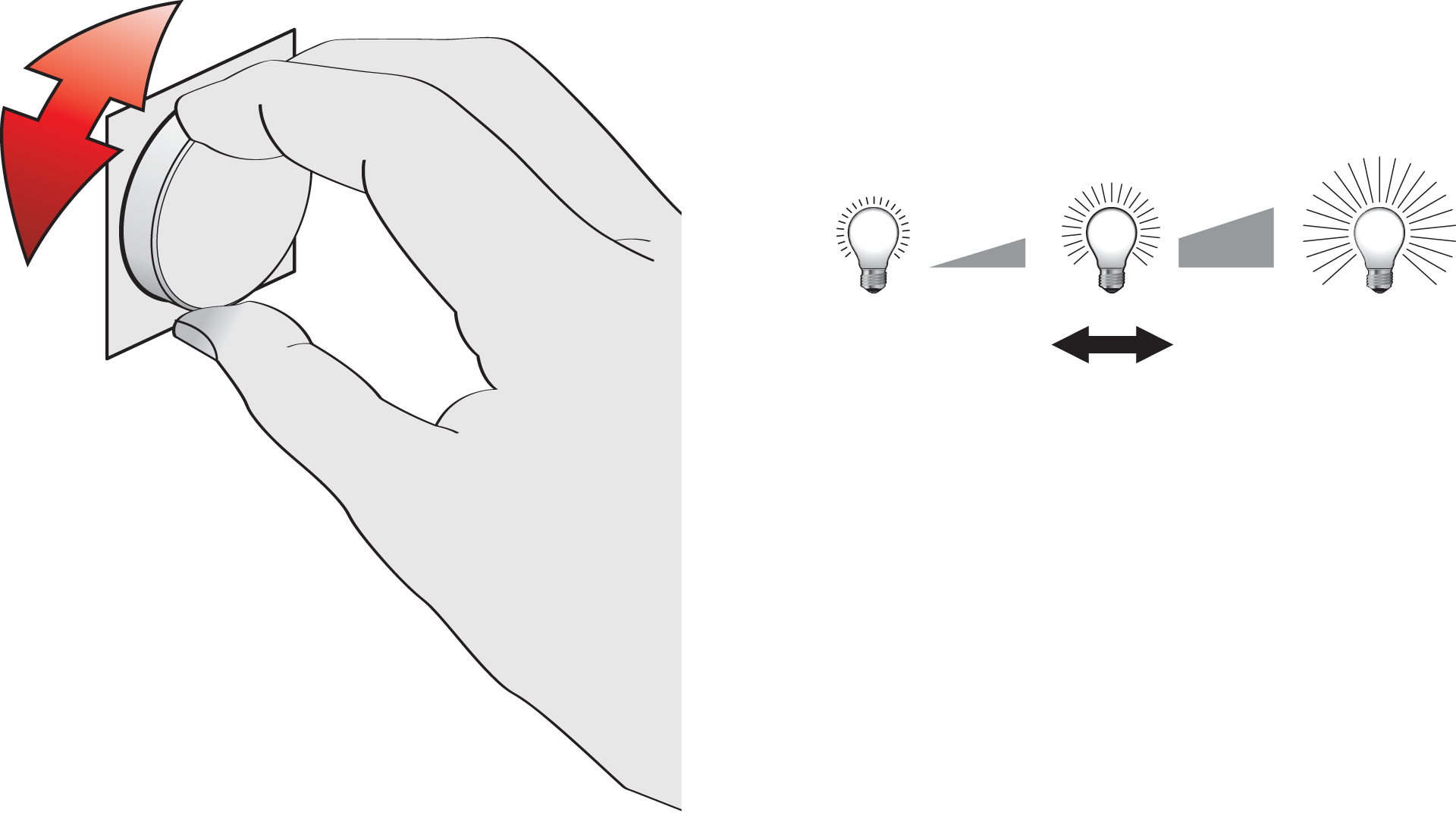

Drehen Sie den Knopf, um das Licht hoch-/herunterzudimmen.
Wenn die Beleuchtung mit dem Knopf eingeschaltet wird, ist das Lichtverhalten Tageslichtsteuerung, es sei denn, das Lichtverhalten ist auf Lichtwert-Speicher eingestellt (für einige Melder verfügbar).
Erweiterte Funktion
Aktivieren Sie die erweiterte Funktion der DALI-2-Drehreglers:

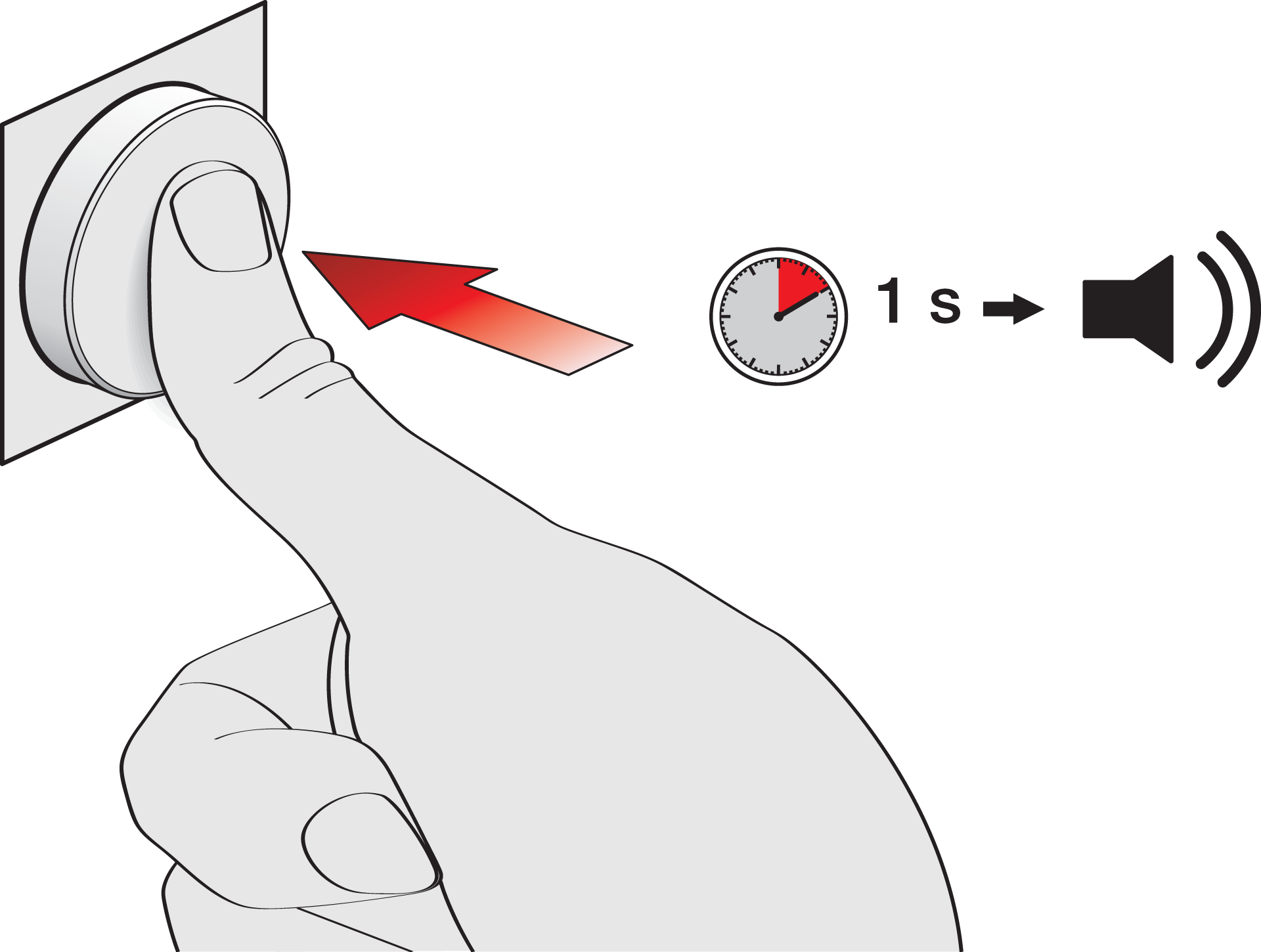

Drücken Sie den Knopf 1 Sekunde lang, bis Sie den Feedback-Ton hören, und lassen Sie ihn dann los.

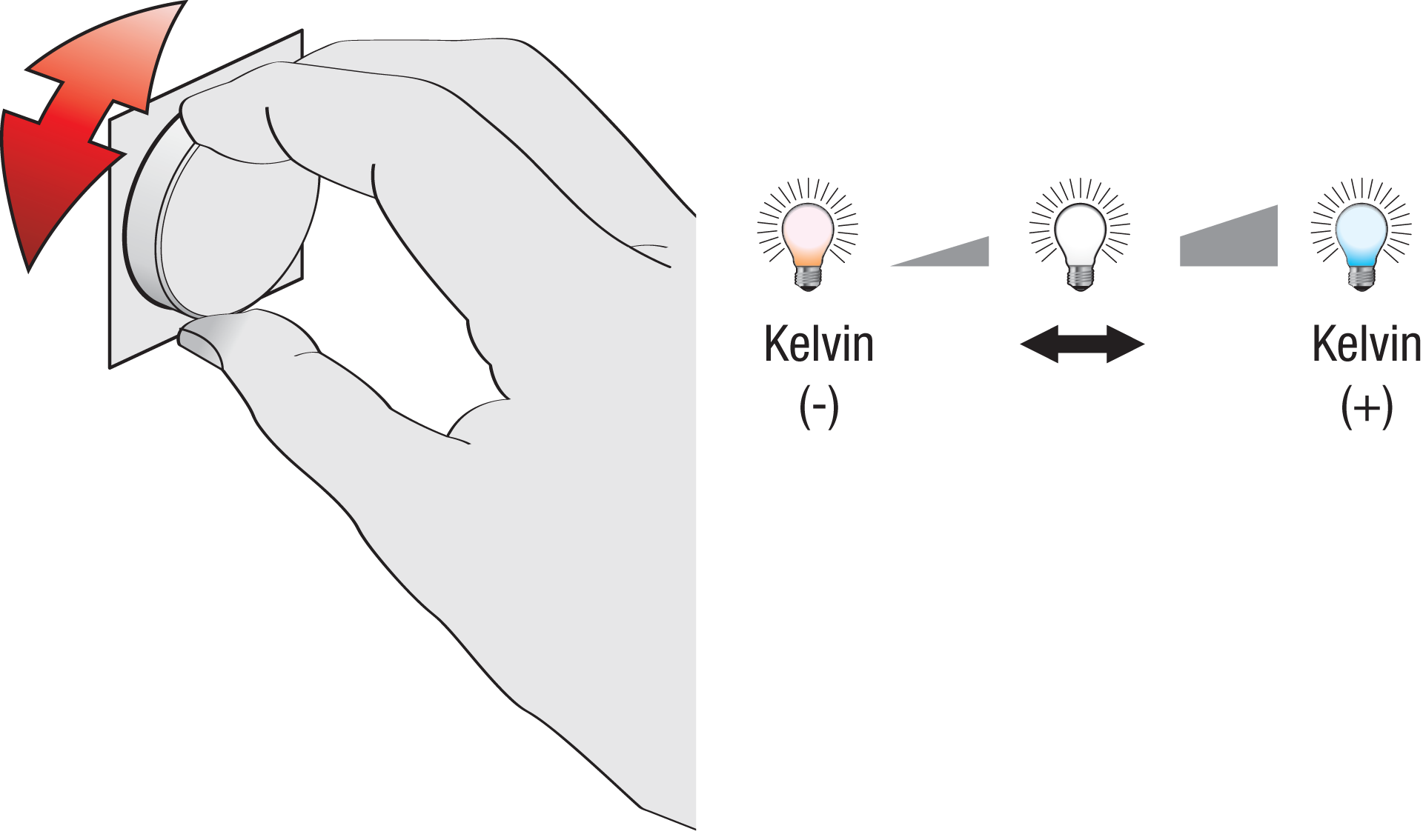

Drehen, um das Licht kühler oder wärmer zu dimmen
Der Knopf kehrt in die Grundfunktion zurück, wenn er 10 Sekunden lang nicht betätigt wurde oder wenn Sie den Knopf erneut 1 Sekunde lang drücken.
Diese Funktion gilt für alle Zonen.
Die erweiterte Funktion ist in einer Standalone-Konfiguration (Broadcast-Modus) nicht verfügbar.
Rückkehr zur Standard-Tageslichtregelung

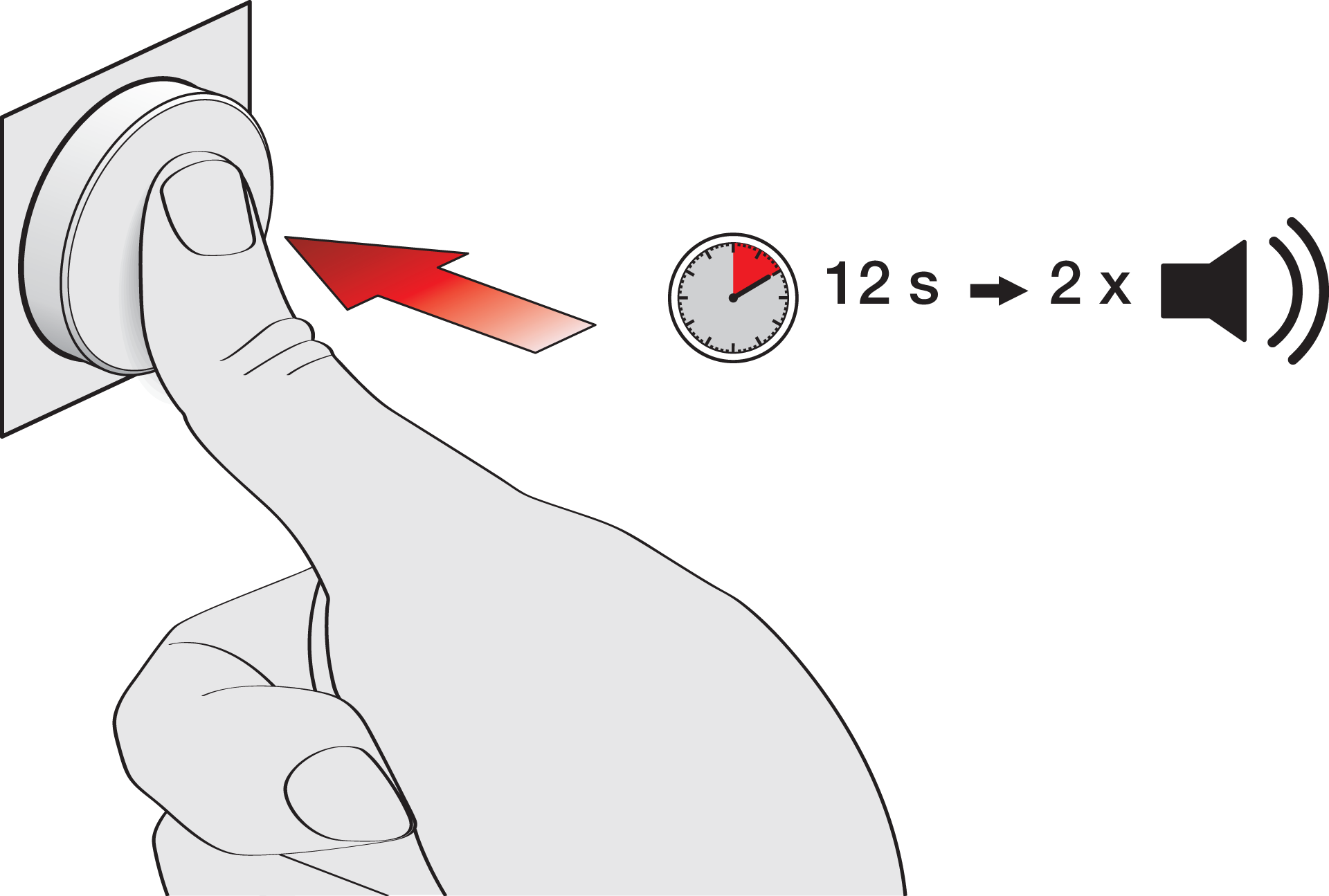

Drücken Sie den Knopf 12 Sekunden lang, bis Sie den Feedback-Ton hören, und lassen Sie ihn dann los.
Die Beleuchtung kehrt zur Standard-Tageslichtregelung zurück.
Diese Funktion wird häufig verwendet, wenn eine Lichtszene oder eine Multizone aktiviert ist.

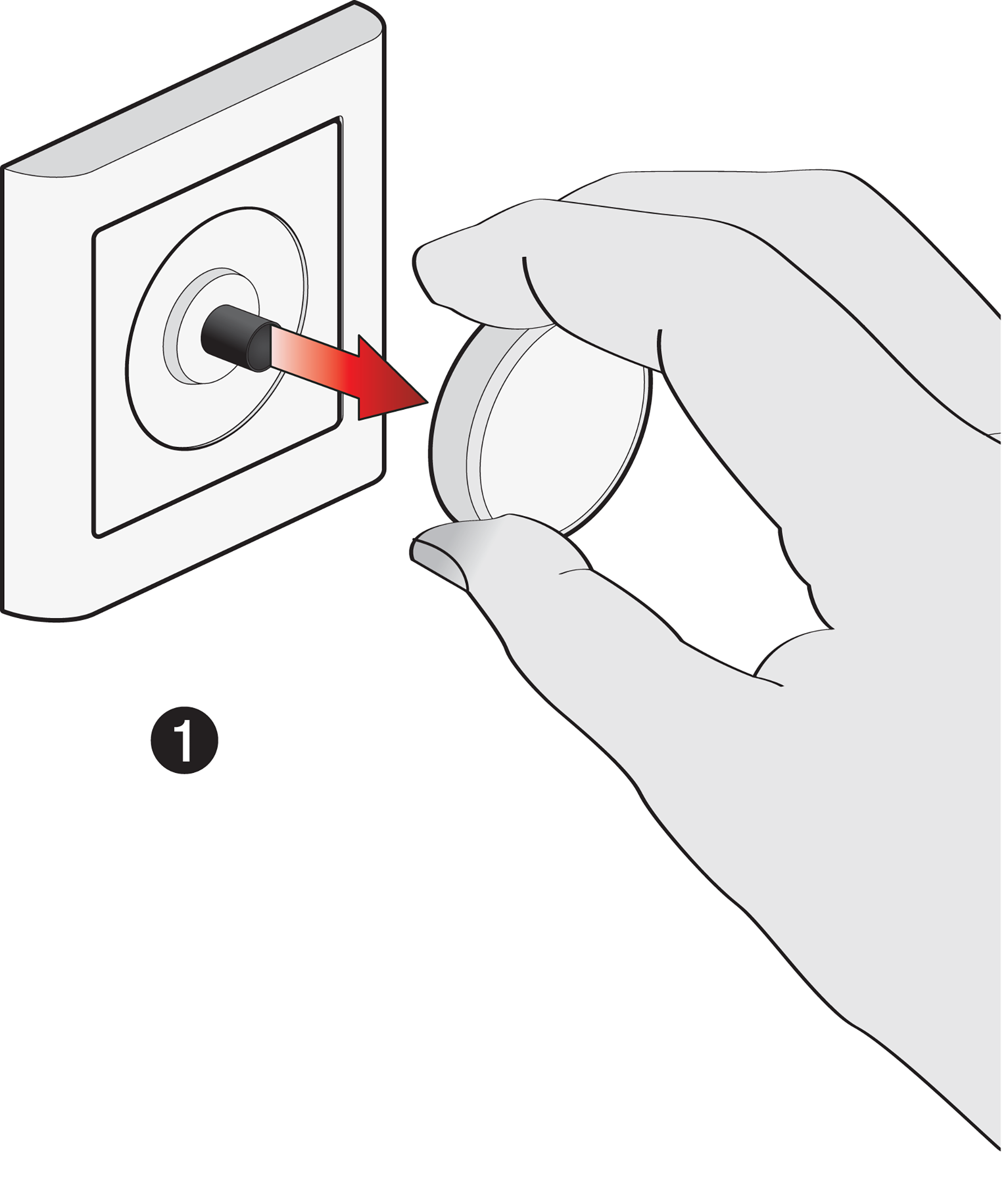

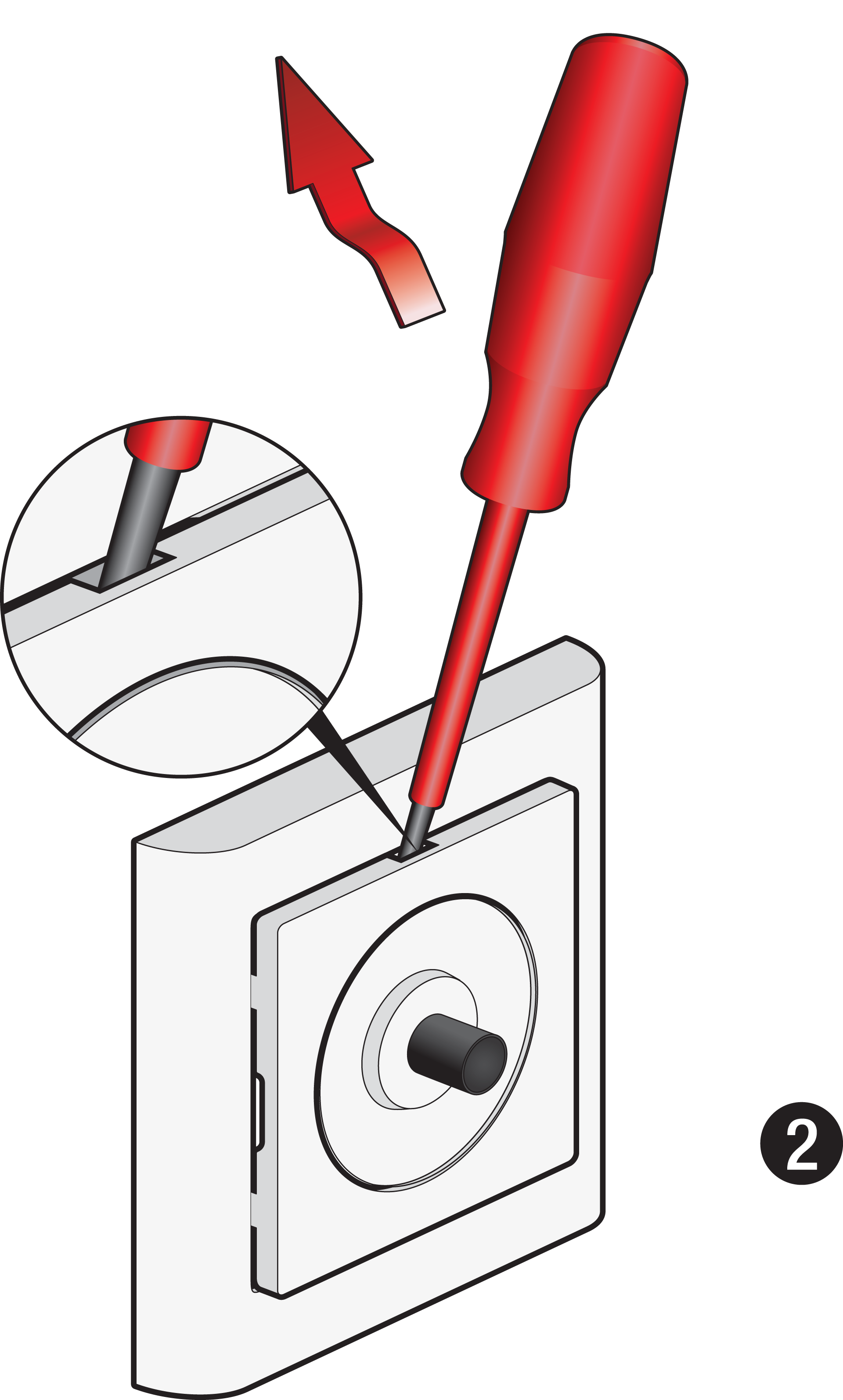

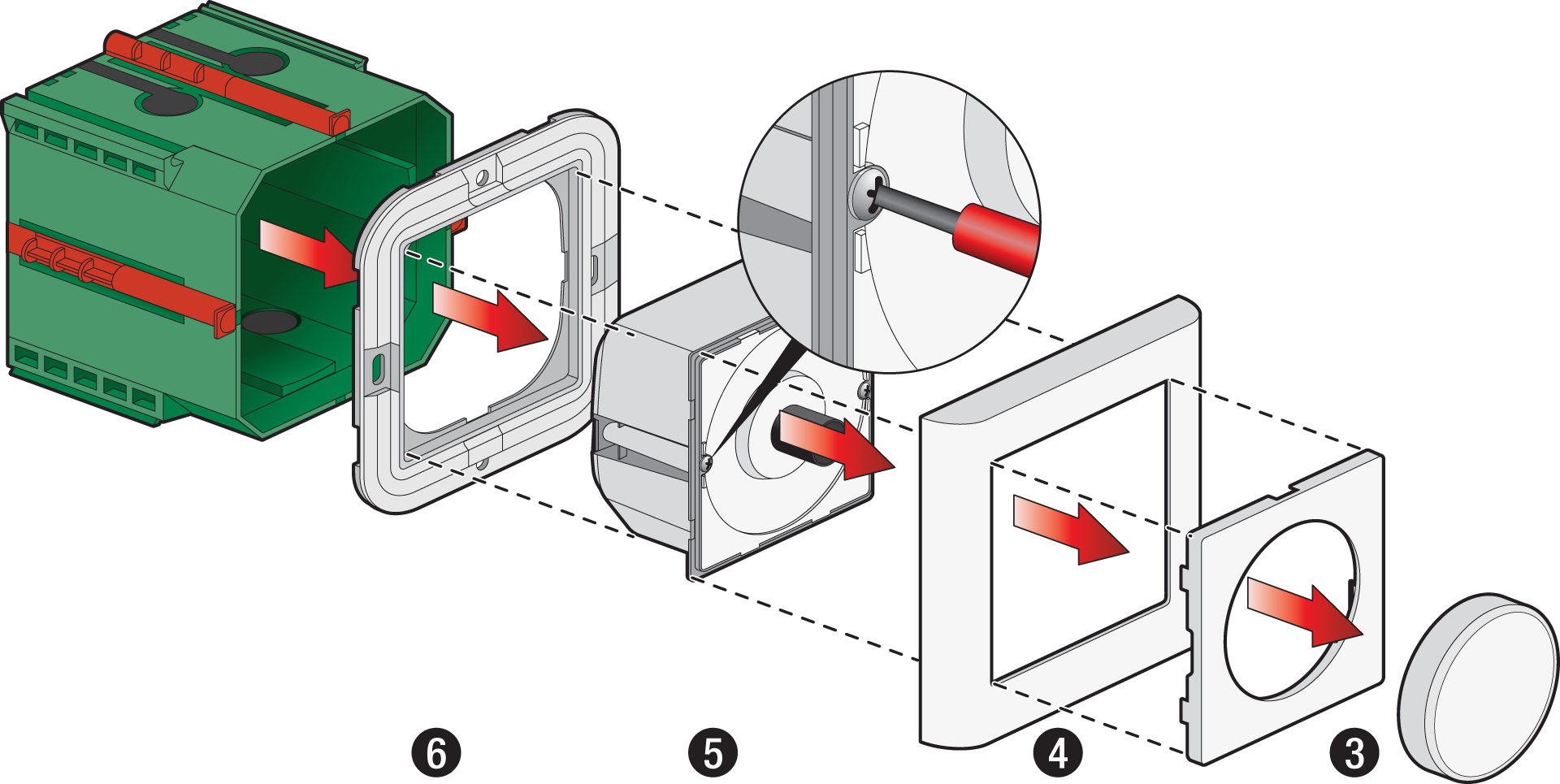

Demontage
DALI-Strom – aus
App-Einstellungen
230 V – an / DALI-Strom – an
Verwenden Sie eine der folgenden Konfigurationsmethoden:
Über die DALI-Konfigurationssoftware bei Verwendung in einem Gebäudemanagementsystem (BMS)
Über die Niko Detector Tool-App bei Verwendung in Kombination mit Niko-Meldern der Reihe P48/M48)
Sie können die DALI-2-Drehbedienung auch als eigenständiges Gerät verwenden, um mit den Standardeinstellungen (Broadcast-Modus) ein- und auszuschalten und hoch- und herunterzudimmen. In diesem Fall ist keine Konfiguration erforderlich.
Niko Detector Tool-App
Laden Sie die App auf Google Play (Android) oder im App Store (iOS) herunter
Aktivieren Sie Bluetooth® auf Ihrem Mobilgerät.
Öffnen Sie die App „Niko Detector Tool“ auf Ihrem mobilen Gerät.
Ändern Sie die Einstellungen nach Belieben.
  |  |   |
Fehlersuche
Problem | Mögliche Ursache | Lösungsvorschlag |
|---|---|---|
Beleuchtung schaltet sich nicht ein | Die Verkabelung ist nicht korrekt | Schauen Sie auf dem Schaltplan nach |
Die DALI-2-Drehregler wurde in der Niko Detector Tool-App nicht in Betrieb genommen | DALI-2-Drehregler prüfen oder erneut in Betrieb nehmen | |
Die Farbtemperatur lässt sich nicht ändern. | Die DALI-2-Drehregler wurde nicht für 1 Sekunde gedrückt | Aktivieren Sie die erweiterte Funktion der DALI-2-Drehreglers:
|
Die Leuchte ist kein DT8-Gerät im Sinne der IEC 62386/209 | Wechseln Sie das Leuchtmittel |
Produktinformationen
Dieser Link führt Sie zur Produktseite. Dort finden Sie detaillierte Spezifikationen, alle kompatiblen Artikel, Bescheinigungen über die CE-Kennzeichnung usw.
Dieses Online-Handbuch gilt für das/die folgende(n) Produkt(e):
310-02503-40 | DALI-2 Drehbedienung, DK Ausführung, sekundär, weiß

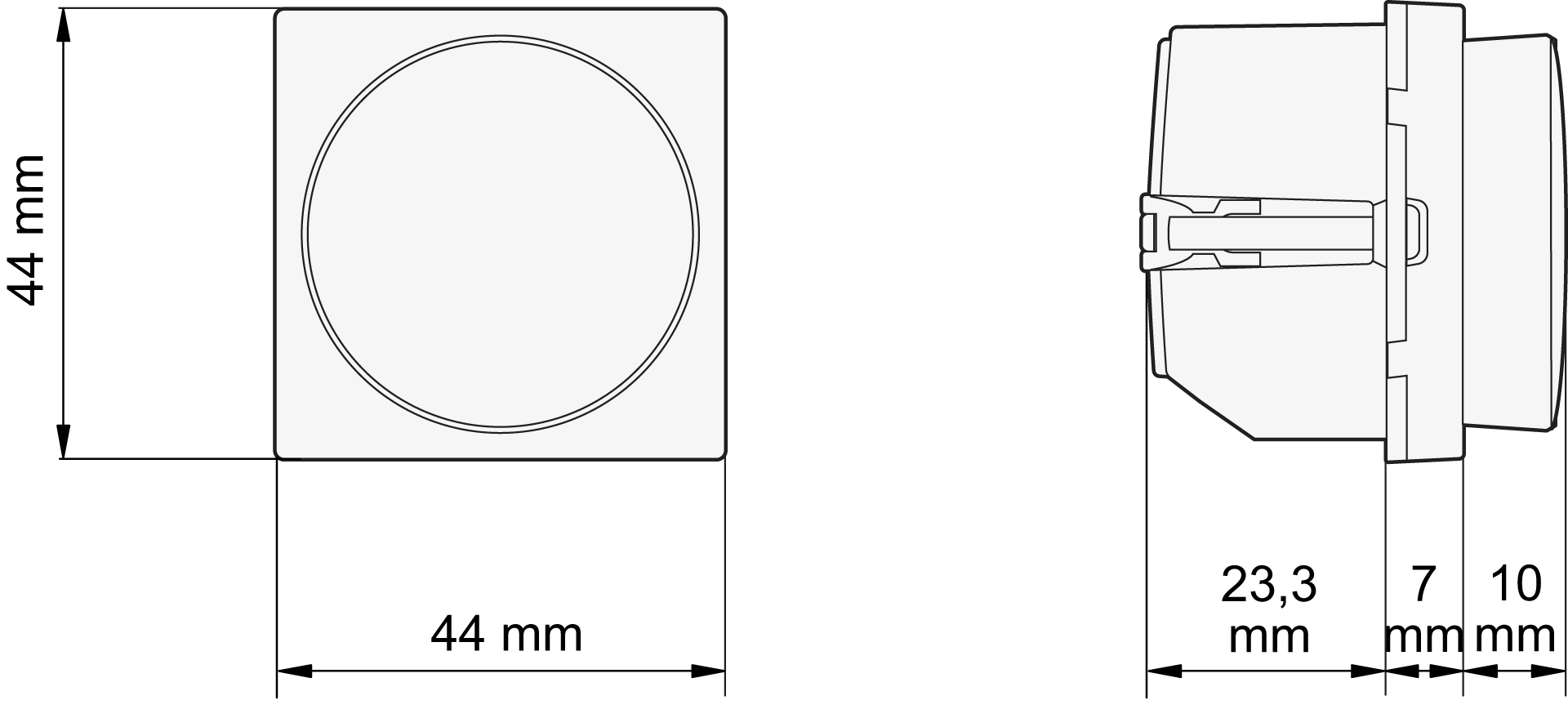

Maße
