353-600111

Installation

230 V – sluk / DALI effekt – sluk

Trin 1
a	b

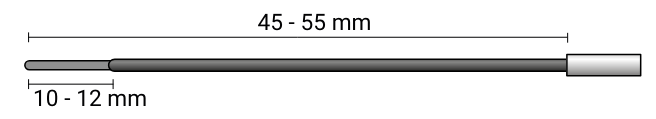

Brug tilslutningsskemaet til at forbinde ledningerne korrekt.
Trin 2
a
b
Trin 3
* En linseafdækning er valgfri. Tjek kompatibiliteten i specifikationen til linseafdækningen på www.niko.eu

Ledningsføring

Dette produkt skal sikres med en gruppeafbryder (MCB) på maks. 16 A på eltavlen. MCB-klassificeringen er begrænset af nationale installationsregler.

230 V – sluk

Produktet fungerer som stand-alone sensor i følgende konfiguration:

* Fjern den, hvis du vil bruge kontakten som en tør kontakt (potentialfri).

Detekteringsområde

Monteringshøjde	A Gang	B På tværs	C Hen imod
2,5 m	ø 13 m	ø 11 m	ø 3 m
3,0 m	ø 12 m	ø 12 m	ø 3 m

Målt i henhold til EN/IEC 63180

App-indstillinger

230 V – tændt / DALI effekt – tændt

1. Download appen fra Google Play (Android) eller App Store (iOS)

2. Aktiver Bluetooth® på din mobile enhed.

3. Åbn appen “Niko detector tool” på din mobile enhed.

4. Ændre indstillingerne efter dine ønsker.

LED-programmering

230 V – tænd / DALI effekt – tænd

	Grøn LED lyser konstant	Forbindelse OK
	Grøn LED pulserer	Forbindelse OK, overstyr tænd
	Grøn LED blinker	Varmer op*	Vent
	Rød LED lyser konstant	Fejl	Mere information:
	Rød LED blinker	Advarsel
	Blå LED blinker	Gå-test aktiv

* Når Bluetooth® kommunikation er deaktiveret, blinker den grønne LED ikke under opvarmningen.

Fejlfinding

Produktinformation

Dette link fører dig til produktsiden. Der finder du detaljerede specifikationer, alle kompatible artikler, certifikater for CE-godkendelse osv.

Denne online manual gælder for følgende produkt(er):

• 353-600111 | Bevægelsessensor M42MR, 230 V, 12-13 m, indbygningsdåse, hvid

Dimensioner

Ansvarsfraskrivelse

Læs hele manualen før installering og aktivering af systemet.

Niko udarbejder sine manualer med den største omhu og bestræber sig på at gøre dem så fuldendte, korrekte og opdaterede som muligt. Ikke desto mindre kan de indeholde mangler. Niko kan ikke holdes ansvarlig herfor, andet end inden for de lovmæssige rammer. Du bedes indberette eventuelle mangler i manualerne til Nikos kundeservice på support@niko.eu.

Juridisk information

Support og kontakt

nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgien

http://www.niko.eu

+32 3 778 90 80
support@niko.eu

Advarsler vedrørende installation

Installation af produkter, der permanent vil være en del af den elektriske installation, og som inkluderer farlige spændinger, skal udføres af en kvalificeret installatør og i overensstemmelse med gældende regler. Denne brugermanual skal forevises brugeren. Den skal inkluderes i den elektriske installationsfil og gives videre til de nye ejere. Yderligere eksemplarer er tilgængelige på Nikos hjemmeside eller via Nikos kundeservice.

CE-godkendelse

Dette produkt overholder alle europæiske retningslinjer og regler. For radioudstyr erklærer Niko llc, at radioudstyret i denne manual er i overensstemmelse med direktivet 2014/53/EU. Den fulde tekst til EU overensstemmelseserklæringen findes på https://www.niko.eu under produktreferencen, hvis relevant.

Miljø

Dette produkt og/eller de medfølgende batterier må ikke bortskaffes som ikke-genanvendeligt affald. Bring dit kasserede produkt til et anerkendt indsamlingssted. Ligesom producenter og importører spiller du også en vigtig rolle for at fremme sortering, genbrug og genvinding af kasseret elektrisk og elektronisk udstyr. For at finansiere affaldsindsamling og affaldsbehandling opkræver regeringen i visse tilfælde genbrugsgebyrer (inkluderet i prisen på dette produkt).
