350-341x2 KNX® Multisensor tilstedeværelsessensor

Kompatible produkter

350-34102 | P34MS KNX® Multisensor tilstedeværelsessensor, hvid

350-34112 | P34MS KNX® Multisensor tilstedeværelsessensor, sort

Om dette produkt

Produktbeskrivelse

Denne tilstedeværelsesdetektor integrerer lysstyring med avancerede funktioner til måling af indeklimaet. Som en udvidelse af P34-detektorfamilien registrerer denne avancerede sensor præcist tilstedeværelse af personer og måler præcist en række vigtige miljøparametre, herunder:

  • Bevægelse

  • Luxniveau

  • Temperatur

  • Fugtighed

  • eCO₂ og

  • TVOC (Total Volatile Organic Compounds, samlet indhold af flygtige organiske forbindelser)

Sensoren overholder CRA-reglerne, understøtter KNX® Secure og kan bidrage til en markant forbedring af både komfort og energieffektivitet. Efterhånden som behovet for sundere og mere intelligente erhvervsbygninger fortsætter med at vokse, fremstår multisensoren som en uundværlig løsning til at imødekomme både nutidens og fremtidens udfordringer.


Mål

Mål ved planforsænket montering:



Mål ved montering med påbygningsdåse:

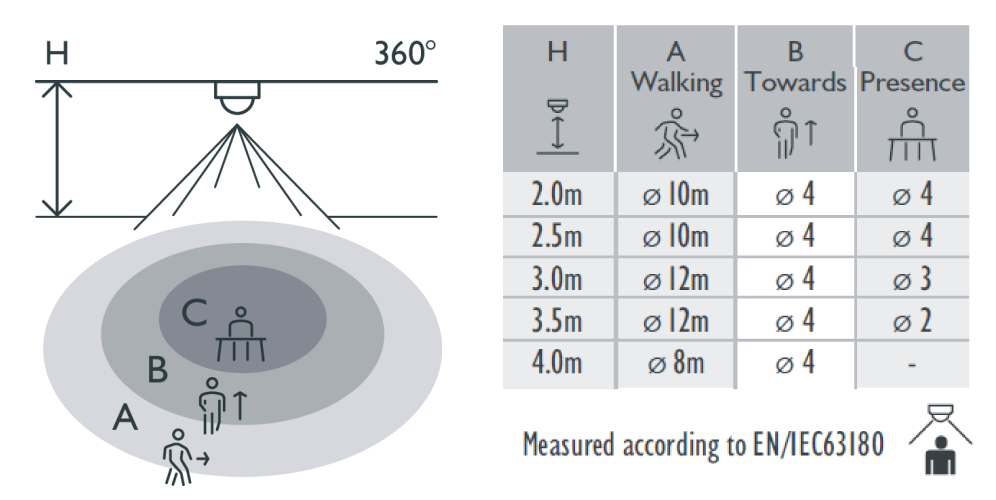

Detekteringsområde

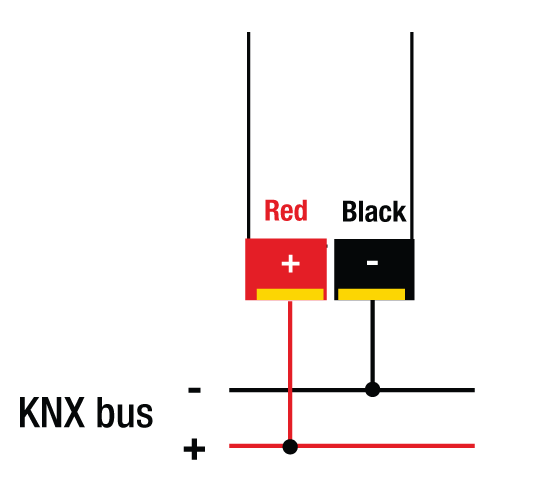

Forbindelsesskema


Gennemførelse af en gå-test

Før installationen gennemføres en gå-test. Formålet med en gangtest er at fastlægge den optimale placering og sikre det ønskede detekteringsområde. Indstil driftsfunktionen til “Test” i ETS-Softwaren, og fortsæt derefter med følgende trin:

Trin 1: Sensoren skal først varme op

Efter tilslutning af forsyningsspændingen kræver detektoren cirka 60 sekunder til opvarmning med den tilsluttede belastning forbundet. I denne periode lyser den røde LED. LED'en slukker, når opvarmningstiden er afsluttet.

Trin 2: Gennemfør gå-testen

Gå ind i sensorerns dækningsområde fra området uden for detekteringsområdet. Den røde LED skal tænde i cirka 2 sekunder og derefter slukke. Vent cirka 2 sekunder, før sensoren aktiveres igen.

Trin 3: Justér følsomheden

Brug ETS til at justere følsomheden, indtil den ønskede detekteringsdækning er opnået.

Trin 4: Afgræns områder efter behov

Montér eventuelt en linseafdækning for at undgå registrering i bestemte områder.

Installation

Afbryd KNX!

Planforsænket montering

Trin 1: Afisolér ledningerne, der forbinder KNX-bussen i henhold til forbindelsesskemaet herunder:


Trin 2: Fastgør sensorhuset på europadåsen og forbind KNX-bussen til sensoren.



Trin 3: Montér sensoren i dåsen, og sæt dækslet på.

Montering med påbygningsdåse

Trin 1: Frigør åbningen til gennemføring af KNX-buskablet, og afisolér kablet i henhold til nedenstående skema:


Trin 2: Tilslut ledningerne som vist ovenfor, og monter påbygningsdåsen.

Trin 3: Montér sensoren og dens hus på påbygningsdåsen. Sæt dækslet på.

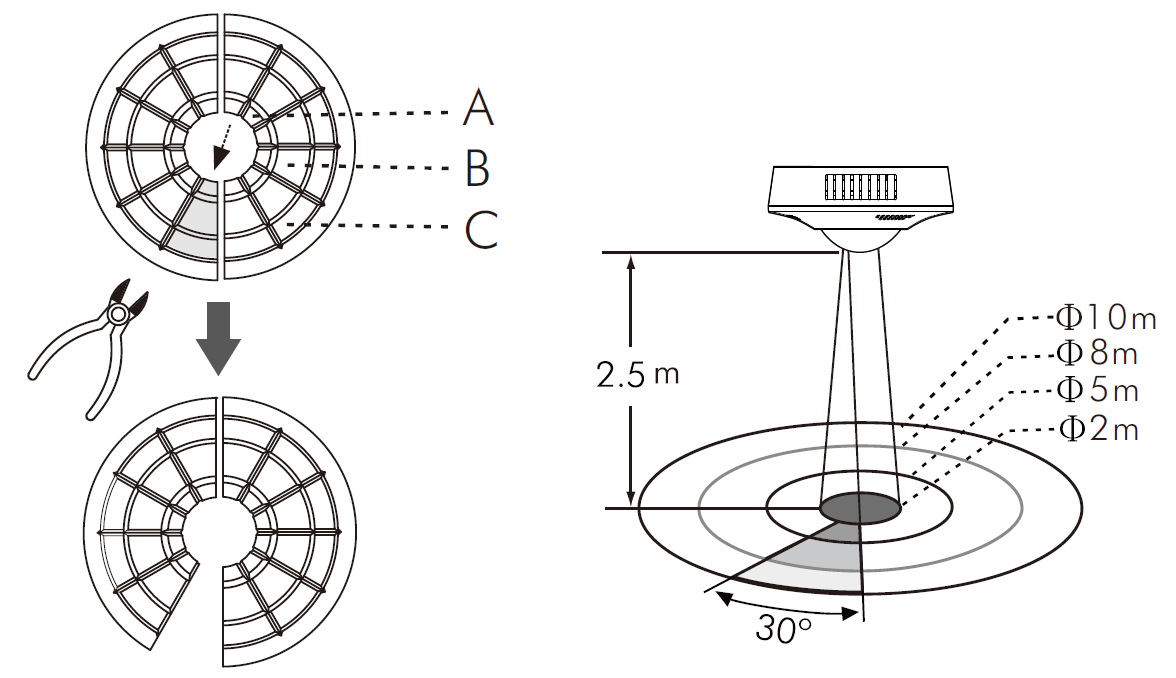

Linseafdækning

Sættet indeholder to linseblænder, der kan bruges til at blænde en del af sensoren og afblænde et område fra detektering.



Monteret linseafblænde

Dækket rækkevidde

Ingen

Ø10 m

Lille segment

30° pr. stk.

A+B+C

Ø 2 m

B+C

Ø 5 m

C

Ø 8 m

Specifikationer







Fejlfinding

Hvis P34M fungerer unormalt, se de mulige problemer og foreslåede løsninger i følgende tabel:

Problem

Mulig årsag

Foreslået løsning

Lyset/HVAC-enheden tænder ikke

  1. Ingen spænding

  2. Ikke tilsluttet korrekt

  3. Forkert lux-indstilling

  4. Defekt lyskilde

  5. Kan ikke detektere bevægelse

  1. Tænd for forsyningsspændingen

  2. Se den korrekte forbindelse i forbindelsesskemaet

  3. Kontrollér luxindstillingen er korrekt

  4. Udskift den defekte lyskilde med en ny

  5. Kontrollér indstillingen af rækkevidden

Lyset/HVAC-enheden slukker ikke

  1. Efterløbstiden for automatisk sluk er for lang

  2. Detektoren aktiveres fejlagtigt

  3. Ikke tilsluttet korrekt

  1. Indstil efterløbstiden for automatisk sluk til et kortere interval, og kontrollér om lyset slukkes i henhold til den indstillede efterløbstid.

  2. Hold potentielt forstyrrende elementer væk fra sensorens dækningsområde for at undgå at aktivere sensoren under testen.

  3. Se de korrekte forbindelser i forbindelsessskemaet

Den røde LED tænder ikke

  1. Ikke indstillet til test-funktion.

  2. Uden for rækkevidden.

  3. LED-indikeringen er deaktiveret i ETS-softwaren.

  1. Indstil til testfunktion

  2. Gå i den effektive rækkevidde på Ø10 m.

  3. Aktiver LED-indikeringsfunktionen i ETS-softwaren.

Utilsigtet
aktivering

Der er varmekilder, stærkt varme reflekterende genstande eller
genstande, der bevæges i vinden i detekteringsområdet.

Undgå at sensoren "ser" varmekilder, såsom klimaanlæg, ventilatorer, varmeapparater eller stærkt reflekterende overflader. Sørg for, at der ikke findes bevægelige eller svingende genstande inden for detekteringsområdet.
