353-650021
Installazione
230 V – SPENTO / Alimentazione DALI – SPENTA
Fase 1 | |
 | |
a | b |

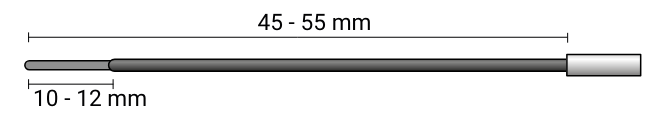

Utilizzare il diagramma del cablaggio per collegare i fili correttamente.  |  |
Fase 2 | |
 |  |
a | |
 |  |
b | |
 | |
Fase 3 | |
 * Un copriobiettivo è opzionale. Controllare la compatibilità nella specifica del copriobiettivo su www.niko.eu | |
Cablaggio
Questo prodotto deve essere messo in sicurezza con un interruttore miniaturizzato (MCB) di massimo 16 A nel quadro elettrico. La classificazione MCB è limitata dalle normative nazionali di installazione.
230 V – SPENTO / Alimentazione DALI – SPENTA
Il prodotto funge da rilevatore secondario nella seguente configurazione:
* I prodotti che vengono utilizzati nelle zone DALI devono essere messi in sicurezza con un interruttore miniaturizzato (MCB) come specificato dal loro fornitore. La connessione alle zone DALI in questo diagramma di cablaggio serve puramente come esempio.
Rilevatori master compatibili | Metodo di montaggio |
|---|---|
353-652321, 353-752321, 353-852411 | Montaggio superficiale |
353-651321, 353-751321 | Montaggio a incasso (SnapFit) |
353-650321, 353-750321 | Scatola per montaggio a incasso |
Il prodotto funge da rilevatore secondario nella seguente configurazione:
* I prodotti che vengono utilizzati nelle zone DALI devono essere messi in sicurezza con un interruttore miniaturizzato (MCB) come specificato dal loro fornitore. La connessione alle zone DALI in questo diagramma di cablaggio serve puramente come esempio.
Rilevatori master compatibili | Metodo di montaggio |
|---|---|
353-652421, 353-752421 | Montaggio superficiale |
353-651421, 353-751421 | Montaggio a incasso (SnapFit) |
Il prodotto funge da rilevatore BMS nella seguente configurazione:
Area di rilevamento
Altezza di montaggio  | A Passeggiata  | B Attraverso  | C Verso  | D Presenza  |
|---|---|---|---|---|
2,5 m | ø 13 m | ø 11 m | ø 3 m | ø 5 m |
3,0 m | ø 12 m | ø 12 m | ø 3 m | ø 5 m |
Misurato secondo EN/IEC 63180
Impostazioni dell'app
230 V – ACCESO / Alimentazione DALI – ACCESA
Scaricare l'app su Google Play (Android) o nell'App Store (iOS)
Abilitare il Bluetooth® sul dispositivo mobile.
Aprire l'app "Strumento di rilevamento Niko" sul dispositivo mobile.
Cambiare le impostazioni secondo le proprie preferenze.
Impostazione | Luminosità | Ritardo | |
|---|---|---|---|
Impostazioni di fabbrica | Accensione/spegnimento | 500 lux | 15 min |
  |  |   |
Impostazioni del software BMS
Alimentazione DALI – ACCESA
Banco di memoria tabella 2
Indirizzo | Descrizione | Valore predefinito | Tipo di memoria |
|---|---|---|---|
0x00 | Address and last accessible memory location | 0x03 | ROM |
0x01 | Indicator byte (manufacture definable) | 0x00 | qualsiasi |
0x02 | Memory bank lock byte (<>0x55 = Read Only else Read/Write) | 0xFF | RAM |
0x03 | PIR sensitivity segment A (MR, LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x04 | PIR sensitivity segment B (LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x05 | PIR sensitivity segment C (LR and HC detectors) 4 = MAX, 3 = HIGH, 2 = LOW, 1 = MIN, 0 = OFF | 0x03 | NVM |
0x06 | LUX range 0 = NORMAL, 0 – 1023 lux, 10 bit 1 = HIGH, 0 – 10360 lux, 14 bit | 0x00 | NVM |
0x07 | Bluetooth® communication 0 = enabled, 1 = disabled | 0x00 | NVM |
Il rilevatore si riavvia quando la comunicazione Bluetooth® è disabilitata o riabilitata. Questo dura per circa 100 – 500 ms.
Comportamento del LED
230 V – ACCESO / Alimentazione DALI – ACCESA
 | LED verde continuamente accesso | Connessione OK | |
 | LED verde che respira | Connessione OK, sovrascrittura ATTIVA | |
 | LED verde lampeggiante | Riscaldamento* | Attendere |
 | LED rosso continuamente accesso | Errore | Ulteriori informazioni:  App per lo strumento di rilevamento |
 | LED rosso lampeggiante | Avviso | |
 | LED blu lampeggiante | Test di camminata attivo |
* Quando la comunicazione Bluetooth® è disabilitata, il LED verde non lampeggia durante il riscaldamento.
Risoluzione dei problemi
Problema | Possibile causa | Soluzione proposta |
|---|---|---|
Il carico non si accende | Il collegamento elettrico è errato | Controllare lo schema elettrico |
La luce ambiente è troppo forte | Controllare la luminosità del valore di risposta ed eventualmente aumentarla | |
Il carico non si spegne | Il ritardo di spegnimento è troppo lungo | Controllare il ritardo di spegnimento ed eventualmente ridurlo |
Il rivelatore riceve inneschi errati | Verificare la presenza di oggetti che potrebbero innescare attivazioni errate e rimuoverli dal campo di rilevamento o abbassare la sensibilità. | |
L'app non riesce a connettersi al rilevatore | Il Bluetooth® è stato disabilitato sul dispositivo mobile | Abilitare il Bluetooth® sul dispositivo mobile |
Informazioni sul prodotto
Questo link porta alla pagina del prodotto. Vi si troveranno specifiche dettagliate, tutti gli articoli compatibili, certificati di marcatura CE, ecc.
Questo manuale online si applica ai seguenti prodotti:
353-650021 | Rilevatore di presenza P46MR, DALI-2, secondario - BMS, 12-13 m, per scatola per montaggio a incasso, bianco
Dimensioni
Declinazione di responsabilità
Leggere completamente il manuale prima di installare e attivare il sistema.
Niko prepara i suoi manuali con la massima cura e si impegna a renderli quanto più completi, corretti e aggiornati possibile. Purtuttavia, potrebbero sussistere degli errori. Niko non può essere ritenuta responsabile a tal proposito al di fuori dei limiti legali. Si prega di informarci di eventuali carenze nei manuali contattando il servizio clienti Niko all'indirizzo support@niko.eu.
Informazioni legali
Assistenza e contatti
nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgio
+32 3 778 90 80
support@niko.eu
Avvertenze per l'installazione
L'installazione di prodotti incorporati in modo permanente nell'impianto elettrico e comprendenti tensioni pericolose dovrà essere eseguita da un installatore qualificato e in conformità alle normative applicabili. Fornire il presente manuale d'uso all'utente. Il manuale deve essere incluso nel file di installazione elettrica e deve essere presentato a tutti i nuovi proprietari. Sono disponibili copie aggiuntive sul sito web Niko o tramite i servizi di supporto Niko.
Marcatura CE
Questo prodotto è conforme a tutte le direttive e normative europee pertinenti. Relativamente alle apparecchiature radio, Niko nv dichiara che le apparecchiature radio contenute nel presente manuale sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità dell'UE è disponibile su https://www.niko.eu sotto il riferimento del prodotto, se applicabile.
Ambiente
Questo prodotto e/o le batterie fornite in dotazione non possono essere smaltiti come rifiuti non riciclabili. Conferire il prodotto da smaltire in un punto di raccolta riconosciuto. Così come i produttori e gli importatori, anche l'utente può svolgere un ruolo importante nella promozione della differenziazione, del riciclaggio e del riutilizzo delle apparecchiature elettriche ed elettroniche dismesse. Per finanziare la raccolta e il trattamento dei rifiuti, in alcuni casi il governo riscuote imposte per il riciclaggio (incluse nel prezzo di questo prodotto).
