353-600111

Installazione

230 V – SPENTO / Alimentazione DALI – SPENTA

Fase 1
a	b

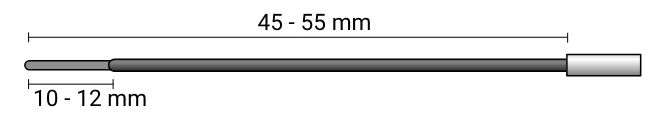

Utilizzare il diagramma del cablaggio per collegare i fili correttamente.
Fase 2
a
b
Fase 3
* Un copriobiettivo è opzionale. Controllare la compatibilità nella specifica del copriobiettivo su www.niko.eu

Cablaggio

Questo prodotto deve essere messo in sicurezza con un interruttore miniaturizzato (MCB) di massimo 16 A nel quadro elettrico. La classificazione MCB è limitata dalle normative nazionali di installazione.

230 V – SPENTO

Il prodotto funge da rilevatore autonomo nella seguente configurazione:

* Rimuovere se si desidera utilizzare il contatto come un contatto secco (senza potenziale).

Area di rilevamento

Altezza di montaggio	A Passeggiata	B Attraverso	C Verso
2,5 m	ø 13 m	ø 11 m	ø 3 m
3,0 m	ø 12 m	ø 12 m	ø 3 m

Misurato secondo EN/IEC 63180

Impostazioni dell'app

230 V – ACCESO / Alimentazione DALI – ACCESA

1. Scaricare l'app su Google Play (Android) o nell'App Store (iOS)

2. Abilitare il Bluetooth® sul dispositivo mobile.

3. Aprire l'app "Strumento di rilevamento Niko" sul dispositivo mobile.

4. Cambiare le impostazioni secondo le proprie preferenze.

Comportamento del LED

230 V – ACCESO / Alimentazione DALI – ACCESA

	LED verde continuamente accesso	Connessione OK
	LED verde che respira	Connessione OK, sovrascrittura ATTIVA
	LED verde lampeggiante	Riscaldamento*	Attendere
	LED rosso continuamente accesso	Errore	Ulteriori informazioni:
	LED rosso lampeggiante	Avviso
	LED blu lampeggiante	Test di camminata attivo

* Quando la comunicazione Bluetooth® è disabilitata, il LED verde non lampeggia durante il riscaldamento.

Risoluzione dei problemi

Informazioni sul prodotto

Questo link porta alla pagina del prodotto. Vi si troveranno specifiche dettagliate, tutti gli articoli compatibili, certificati di marcatura CE, ecc.

Questo manuale online si applica ai seguenti prodotti:

• 353-600111 | Rilevatore di movimento M42MR, 230 V, 12-13 m, per scatola per montaggio a incasso, bianco

Dimensioni

Declinazione di responsabilità

Leggere completamente il manuale prima di installare e attivare il sistema.

Niko prepara i suoi manuali con la massima cura e si impegna a renderli quanto più completi, corretti e aggiornati possibile. Purtuttavia, potrebbero sussistere degli errori. Niko non può essere ritenuta responsabile a tal proposito al di fuori dei limiti legali. Si prega di informarci di eventuali carenze nei manuali contattando il servizio clienti Niko all'indirizzo support@niko.eu.

Informazioni legali

Assistenza e contatti

nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgio

http://www.niko.eu

+32 3 778 90 80
support@niko.eu

Avvertenze per l'installazione

L'installazione di prodotti incorporati in modo permanente nell'impianto elettrico e comprendenti tensioni pericolose dovrà essere eseguita da un installatore qualificato e in conformità alle normative applicabili. Fornire il presente manuale d'uso all'utente. Il manuale deve essere incluso nel file di installazione elettrica e deve essere presentato a tutti i nuovi proprietari. Sono disponibili copie aggiuntive sul sito web Niko o tramite i servizi di supporto Niko.

Marcatura CE

Questo prodotto è conforme a tutte le direttive e normative europee pertinenti. Relativamente alle apparecchiature radio, Niko nv dichiara che le apparecchiature radio contenute nel presente manuale sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità dell'UE è disponibile su https://www.niko.eu sotto il riferimento del prodotto, se applicabile.

Ambiente

Questo prodotto e/o le batterie fornite in dotazione non possono essere smaltiti come rifiuti non riciclabili. Conferire il prodotto da smaltire in un punto di raccolta riconosciuto. Così come i produttori e gli importatori, anche l'utente può svolgere un ruolo importante nella promozione della differenziazione, del riciclaggio e del riutilizzo delle apparecchiature elettriche ed elettroniche dismesse. Per finanziare la raccolta e il trattamento dei rifiuti, in alcuni casi il governo riscuote imposte per il riciclaggio (incluse nel prezzo di questo prodotto).
